Напівжорсткі кабельні збори

Напівжорсткі кабельні збори-це високопродуктивні продукти, широко використовуються в радіочастотних (RF) та мікрохвильових полях, здатних задовольнити різноманітну конструкцію кондиціонування та сигналу .. Передача . Тому вона підходить для складних систем електропроводки з високими вимогами до стабільності .

The product comes in a wide range of models. Take the FR710S & FR710/GUT - 085 086" series as an example. Different models are suitable for different frequency ranges and device interfaces. For instance, the FR710S - SMMSMM - XXX model is equipped with SMA male connectors, has a frequency range from DC to 26,5 ГГц, і відношення повернення/напруга стояча хвиля 1.30.

Центральний контакт виготовлений із золотистого латунного або золотистого міді берилію . для зовнішнього контакту, ви можете вибрати з золото-покладеної латуні, золото-покладеної міді, основного матеріалу, пасивованої нержавіючої сталі, тощо .. PTFE . Центральним провідником кабелю є срібляста мідна сталь, а ізоляційний шар-це суцільний PTFE . Оболона може бути виготовлена з без матеріалу або FEP, що забезпечує продуктивність передачі сигналу передачі сигналу

Завдяки їх відмінній продуктивності, напівжорсткі кабельні збори відіграють вирішальну роль у численних галузях із суворими вимогами до передачі сигналу . вони широко використовуються в різних галузях, таких як комунікації, електроніка та аерокосмічний .

Електронне обладнання для війни необхідно працювати в електромагнітних інтерференціях високої інтенсивності . Ефективність високої екранування та стабільні електричні показники напівжорстких кабельних зборів роблять їх ідеальним вибором для внутрішніх з'єднань в електронному обладнанні війни .

У складних системах космічного корабля напівтриджені кабельні збори використовуються для підключення різних інструментів та пристроїв .

1. Для кабельних вузлів на замовлення, будь ласка, не забудьте залишити свою інформацію про довжину на сторінці оформлення замовлення;
2. Усі кабельні збори можуть бути забезпечені фазовими парами або групами; Якщо вам потрібні кабелі, щоб відповідати фазі, надішліть нам електронний лист: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Серія напівжорстка кабелю
	Структурний діаметр матеріалу (мм)
	1	Внутрішній диригент	Срібна мідна сталь	0.51±0.0127
	2	Ізолятор	Суцільний PTFE	1.688±0.0254
	3	Зовнішній провідник	Опирна мідь/мідь	2.2±0.05

Ослаблення, потужність (тестовий стан на рівні моря 20 градусів)
Частота (ГГц)	0.5	1	5	10	20
Ослаблення (дБ/м)	0.446	0.640	1.506	2.215	3.29
Влада (w)	190.3	133.2	57.2	39.3	26.7

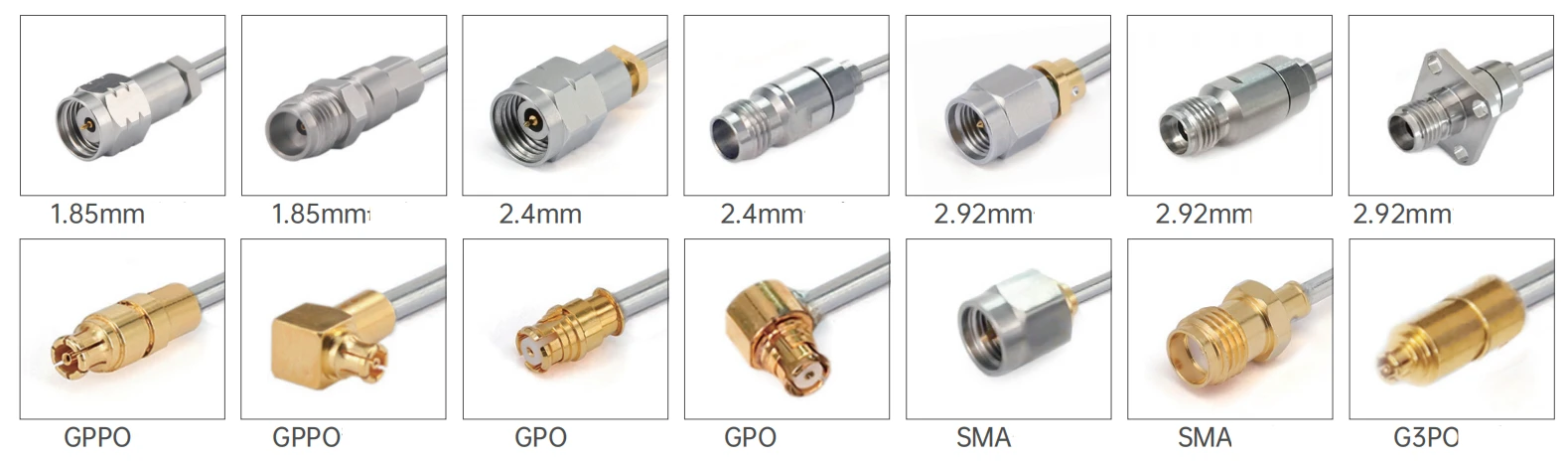

Загальні моделі та технічні показники
Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати/VSWR

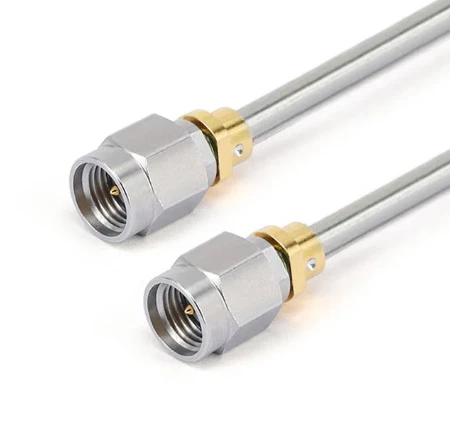

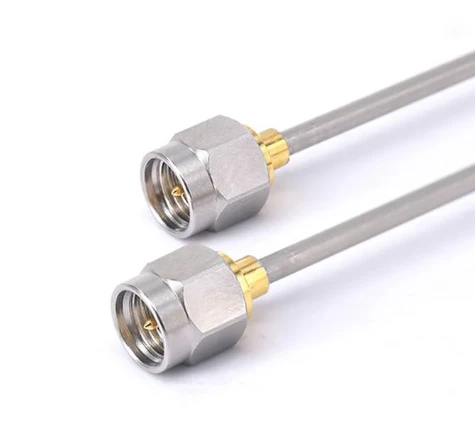

	FR710S-SMMSMM-XXX	SMA самець	SMA самець	DC -26.5 ГГц	1.30

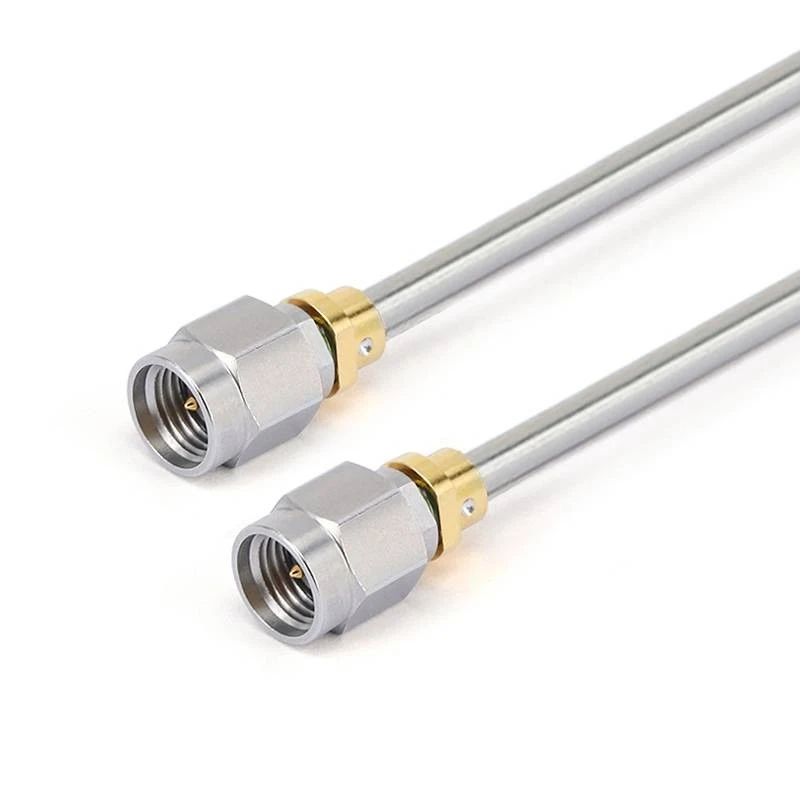

	FR710S -292 M292M-XXX	2,92 мм чоловік	2,92 мм чоловік	DC -40 ГГц	1.35

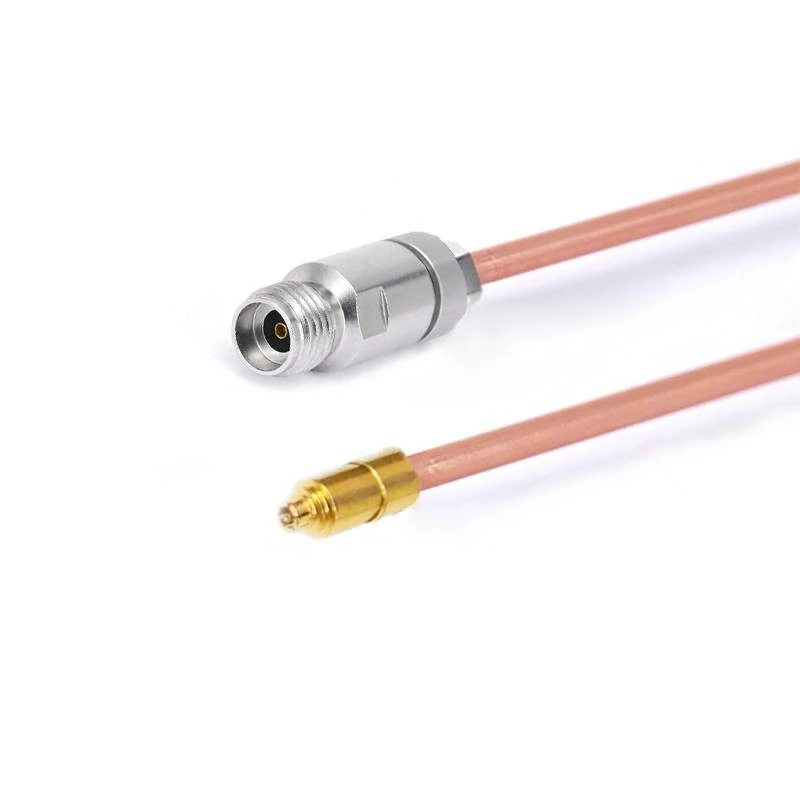

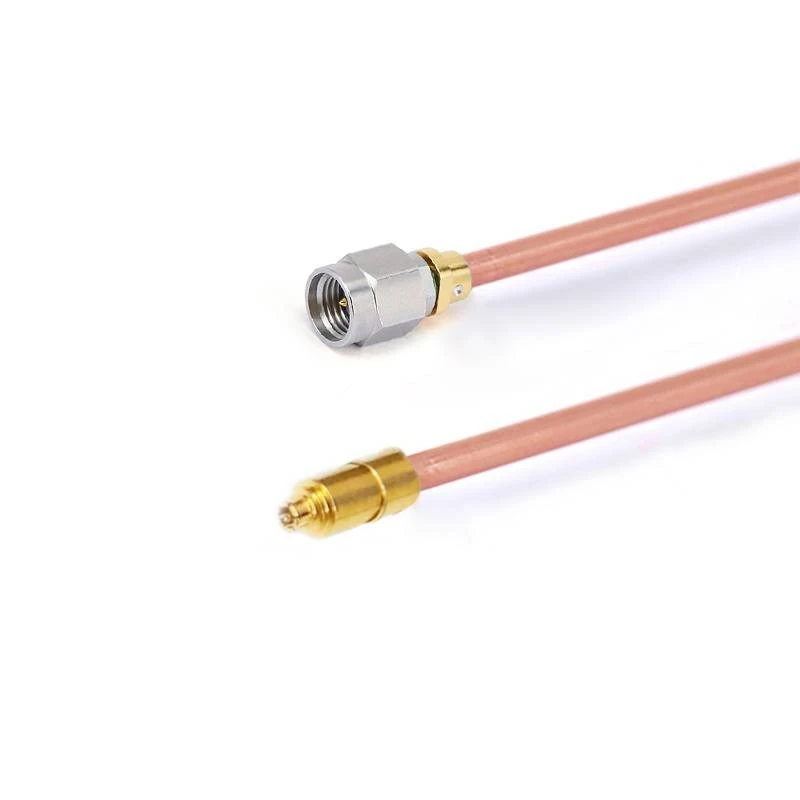

	Fr 710-292 mg3pf-xxx	2,92 мм чоловік	G3po (smps) самка	DC -40 ГГц	14 дБ

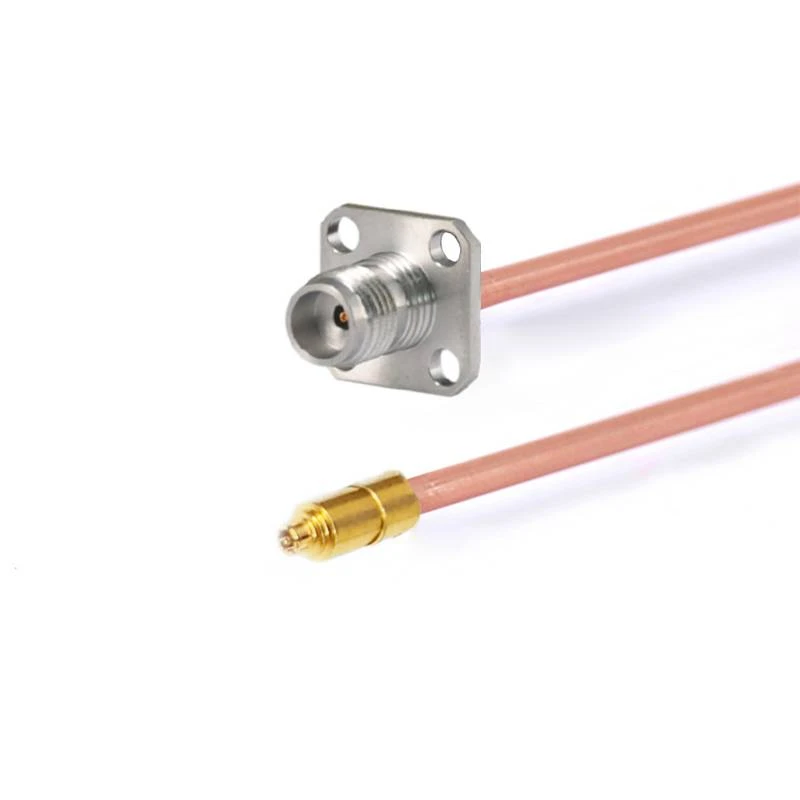

	Fr 710-292 ffg3pf-xxx	2,92 мм самець з фланцем 4 отвору	G3po (smps) самка	DC -40 ГГц	14 дБ
	Fr 710-185 mg3pf-xxx	185 мм чоловік	G3po (smps) самка	DC -67 ГГц	10 дБ
	Fr 710-185 fg3pf-xxx	185 мм самка	G3po (smps) самка	DC -67 ГГц	10 дБ
	Fr 710-185 ffg3pf-xxx	185 мм самка з фланцем 4 отвору	G3po (smps) самка	DC -67 ГГц	10 дБ

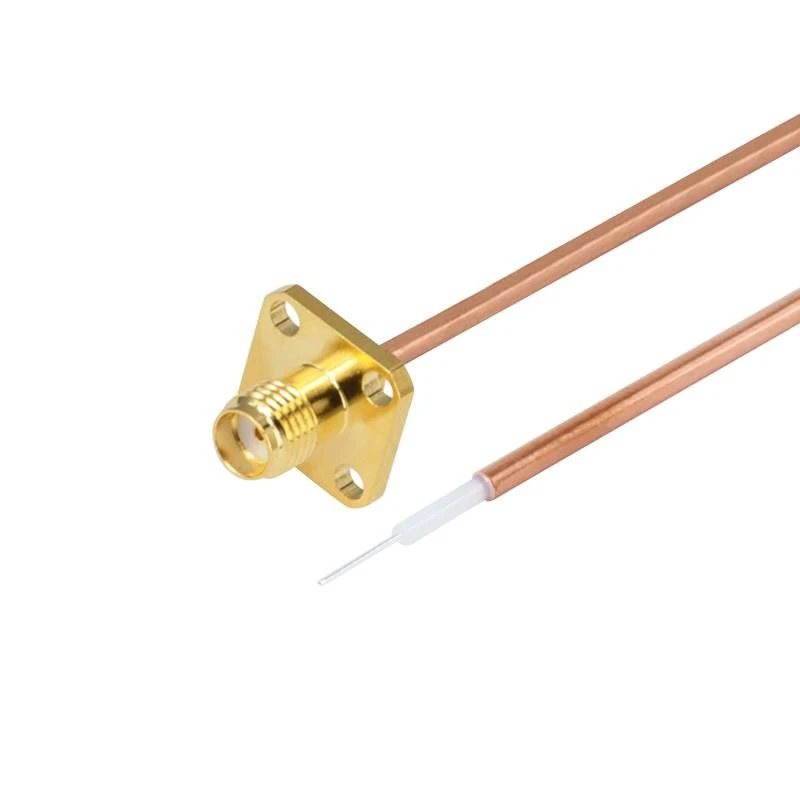

	Fr 710- smff 000- xxx	СМА самка з фланцем 4 отвору	ВІДЧИНЕНО	DC -18 ГГц	1.30
	Fr 710- smff 000- xxx	СМА	ВІДЧИНЕНО	DC -18 ГГц	1.30
	Fr 710-292 f 000- xxx	2,92 мм самка	ВІДЧИНЕНО	DC -40 ГГц	1.35

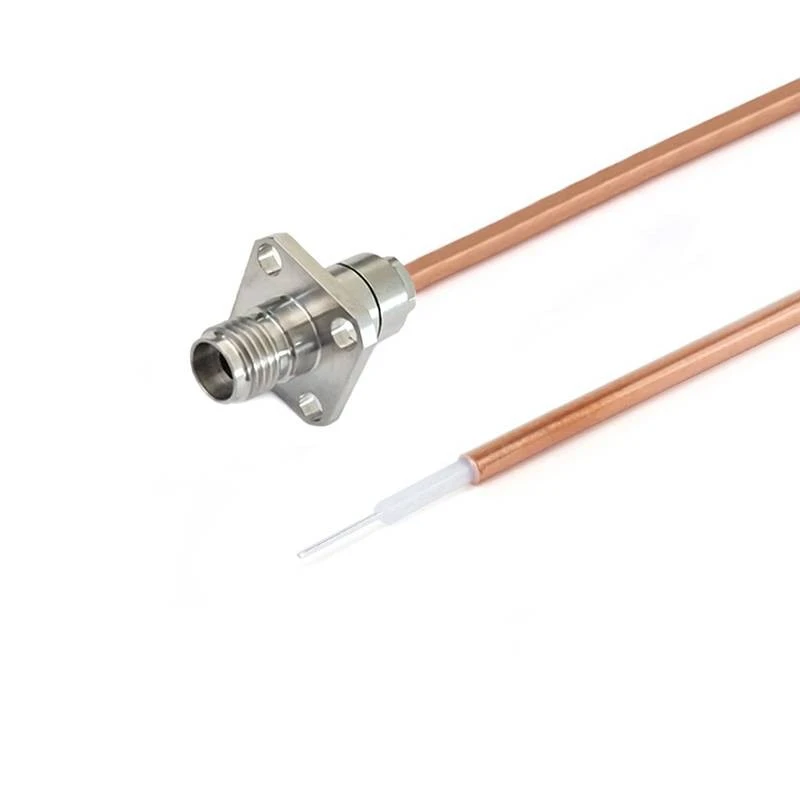

	Fr 710-292 f 000- xxx	2,92 мм самка з фланцем 4 отвору	ВІДЧИНЕНО	DC -40 ГГц	1.35
	Fr 710-24 f 000- xxx	2,4 мм самка	ВІДЧИНЕНО	DC -50 ГГц	1.44
	Fr 710-24 ff 000- xxx	2,4 мм самка	ВІДЧИНЕНО	DC -50 ГГц	1.44
	Fr 710-185 f 000- xxx	1,85 мм самка	ВІДЧИНЕНО	DC -67 ГГц	1.50
	Fr 710-185 ff 000- xxx	1,85 мм самка з фланцем 4 отвору	ВІДЧИНЕНО	DC -67 ГГц	1.50
