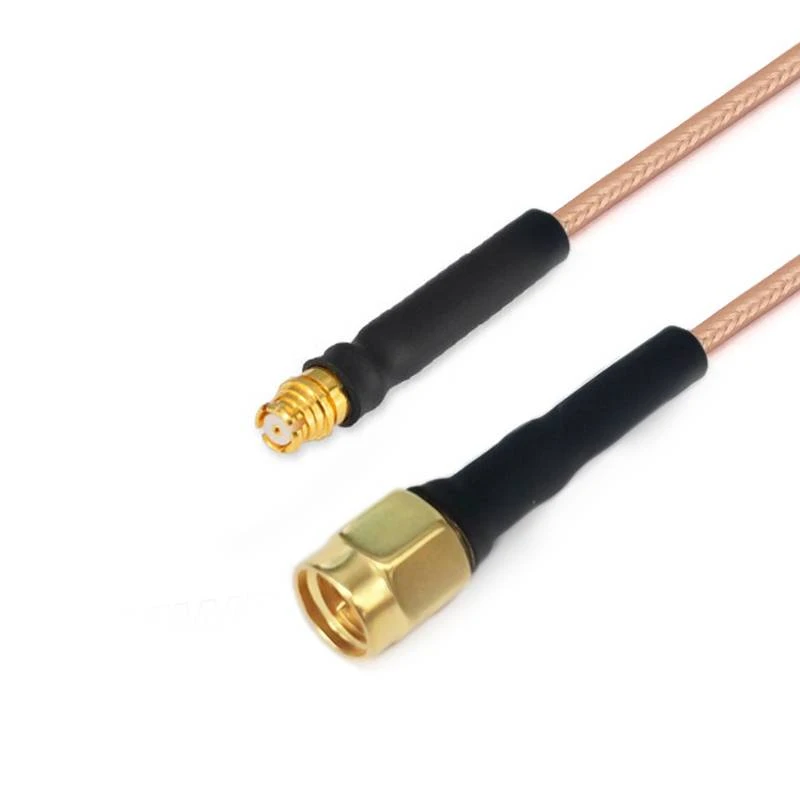

RG Series Cable Assemblies

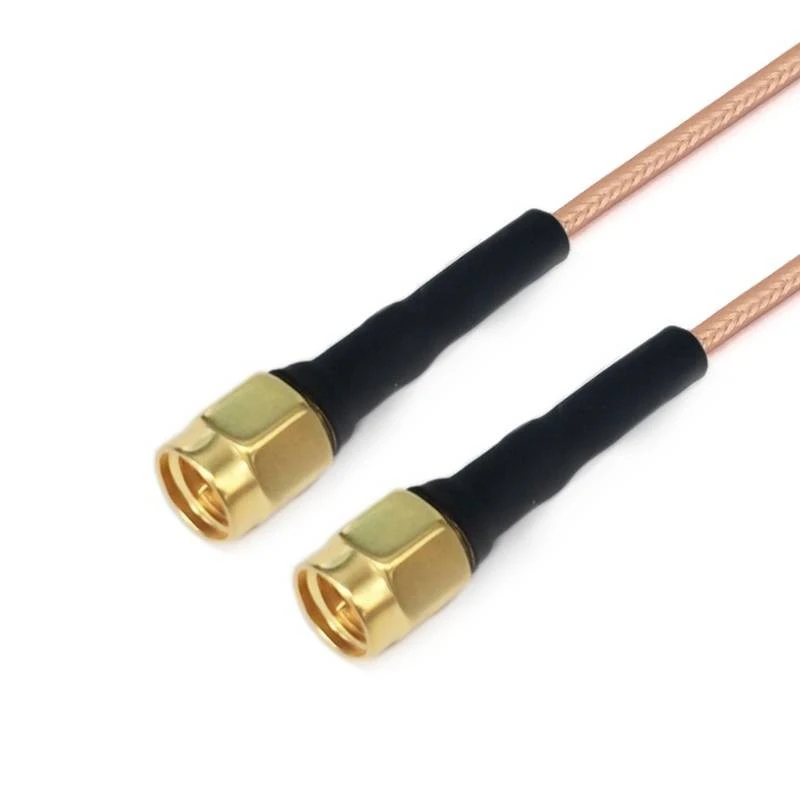

gar3-smmsmm-xxx-1

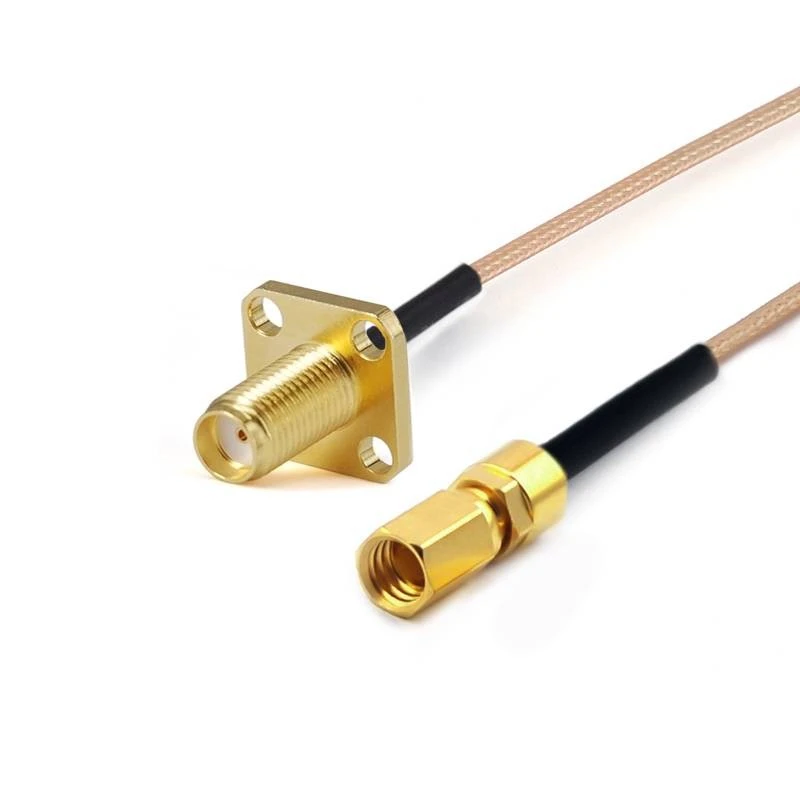

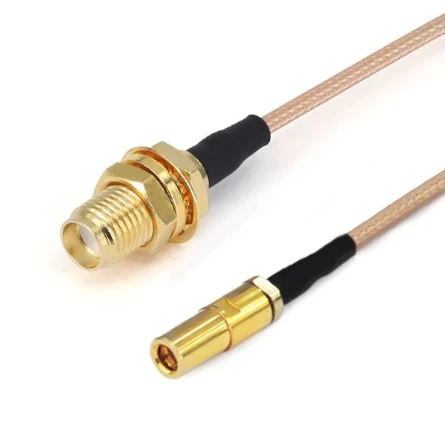

gar8-smffssmcf-xxx-1

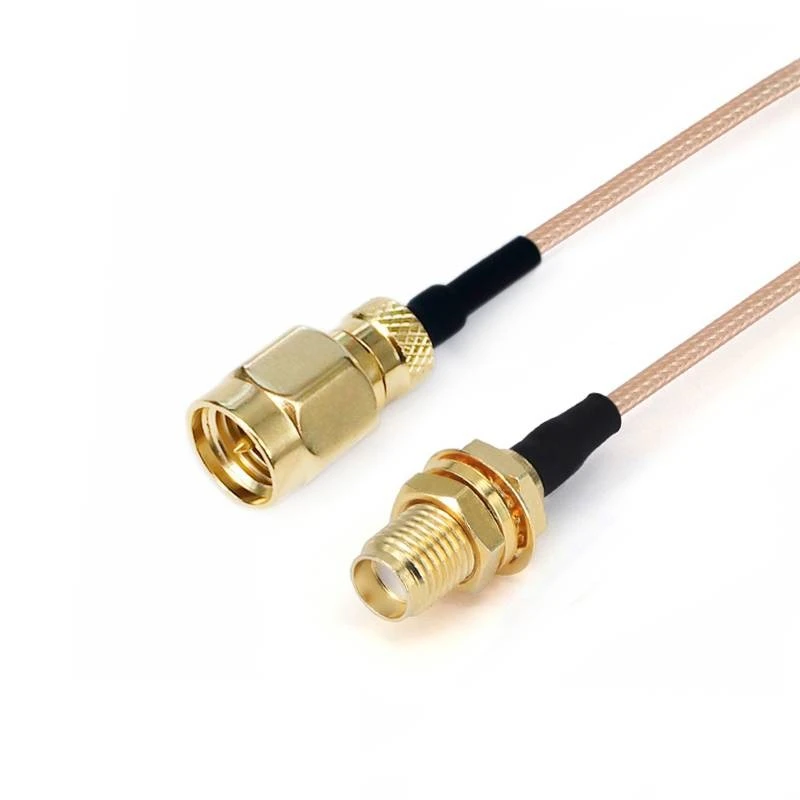

gar8-smmsmyf-xxx-1

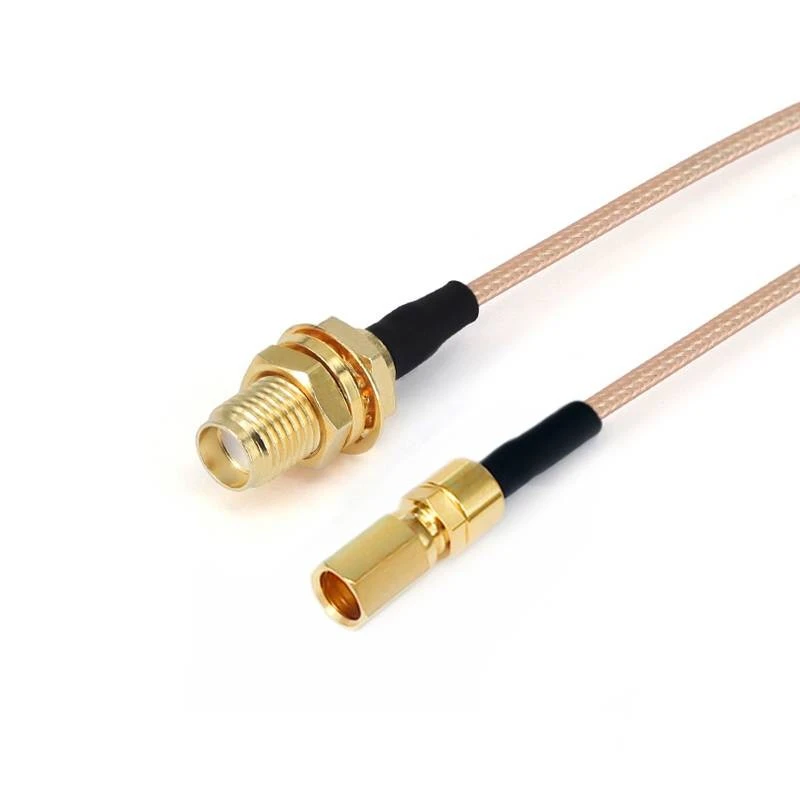

gar8-smyfssmcf-xxx-1

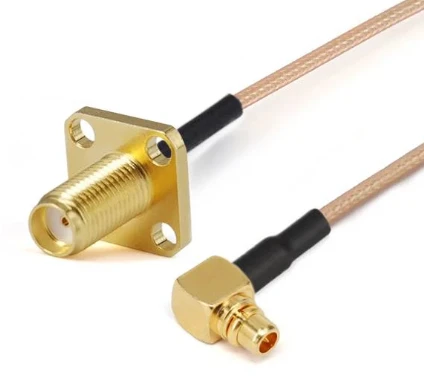

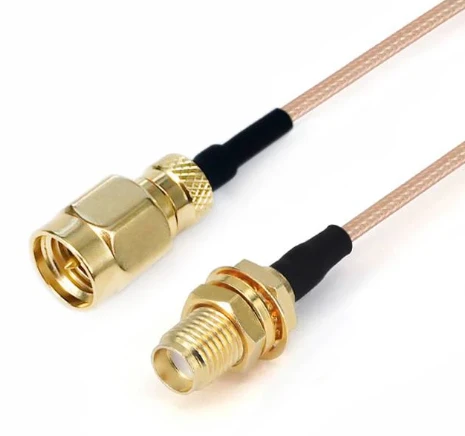

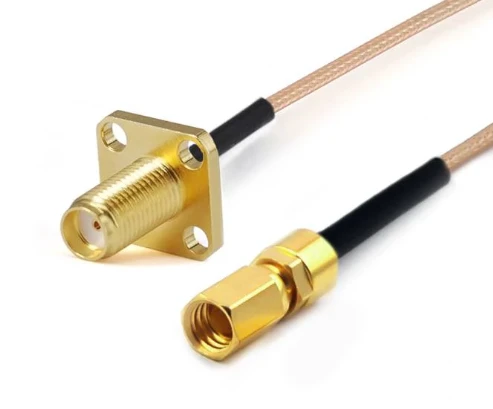

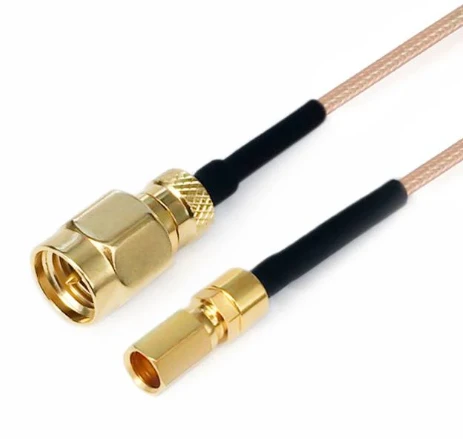

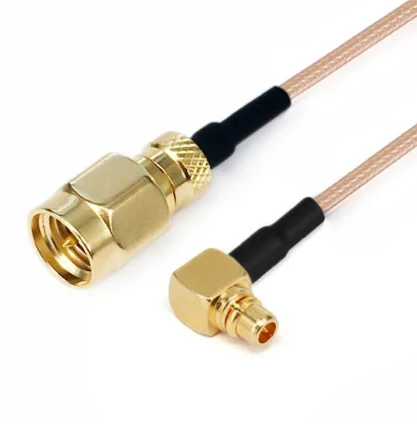

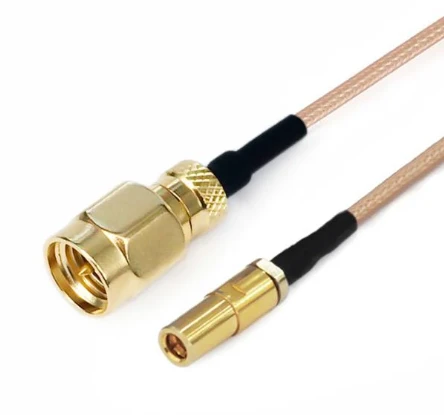

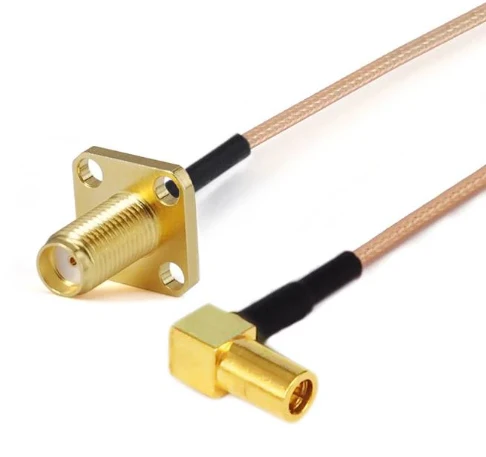

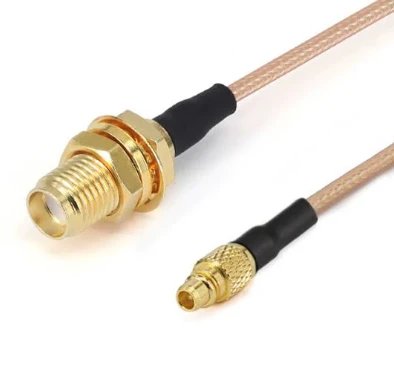

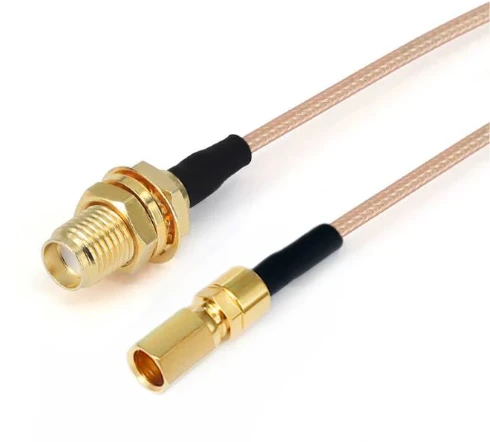

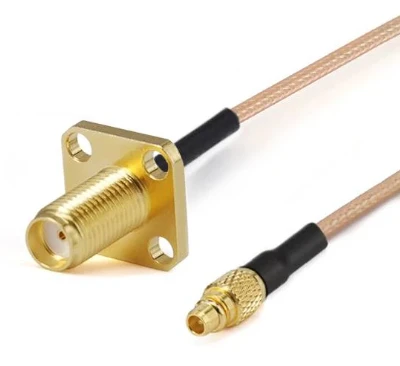

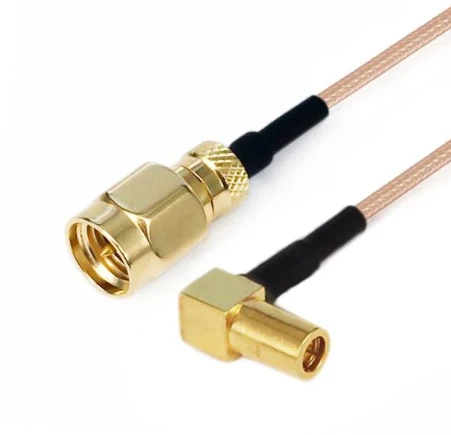

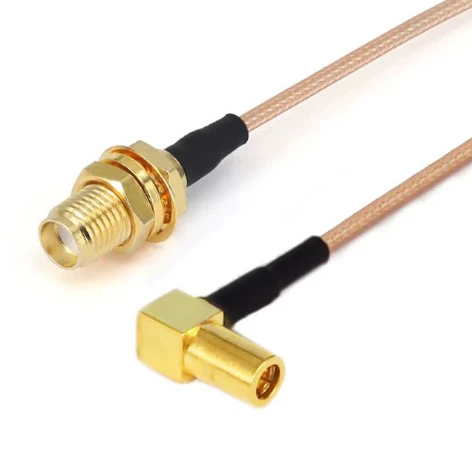

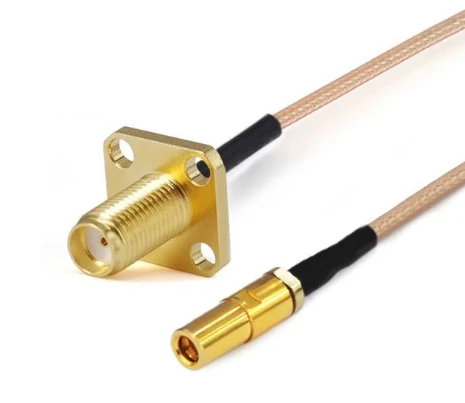

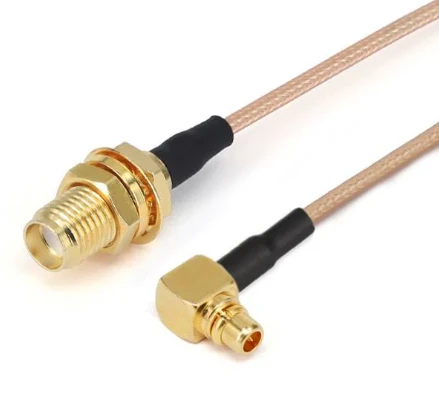

Кабельні збори серії RG

Низькочастотні кабельні збори серії RG (DC -3 GHZ)-це тип кабельних компонентів із специфічними сценаріями продуктивності та застосувань . їх частотним покриттям чітко включає діапазон постійного струму до 3 ГГц, що відповідає різноманітним вимогам передачі сигналу в цьому діапазоні частот .}}

Послати повідомлення

Опис

Введення продукту

Кабелі з низькою частотою FlexIRF мають відмінний електромагнітний інтерференційний імунітет і хорошу гнучкість . Вони легкі та мають властивості, такі як висока стійкість до температури, стійкість до вологи та стійкість до корозії .}

Особливості структури продукту

Внутрішні провідники серії RG Low - частотні кабелі виготовлені з мульти -ланцюгового срібла - покрита мідною сталі (SCCS) . Цей матеріал не лише забезпечує відмінну електричну провідність та гнучкість, але й підвищує продуктивність передачі сигналу та стійкість до корозійного срібла .}}}}

Діелектрик:Екструдований твердий політетрафторотилен (PTFE) . PTFE має чудові властивості електричної ізоляції, хімічна стійкість та високотемпературна стійкість, яка може ефективно виділити провідник із зовнішнього середовища та зменшити витік сигналу та інтерференцію .}}}

Щит:Побудоване з срібним мідним (SPC) плетінням . Цей екранований шар ефективно блокує зовнішні електромагнітні перешкоди від проникнення в внутрішню частину кабелю, запобігаючи внутрішньому витоку сигналу, забезпечуючи стабільну та інтактну передачу сигналу .}}

Застосування продукту

Поле промислової електроніки:

Застосовується до обладнання промислової автоматизації, такого як високочастотна передача сигналу в датчиках, системах промислового управління та пристрої моніторингу, задоволення потреб високоточного контролю та збору даних у промислових умовах .

Поле комунікації:

Використовується для тестування виробництва пристроїв зв'язку (наприклад, мобільні телефони, модулі WiFi, модулі GPS, а також підключення сигналу між антенами та модулями . Він забезпечує стабільну передачу сигналу в DC -3 діапазоні частоти для бездротового зв'язку .

Важливі примітки

1. Для кабельних вузлів на замовлення, будь ласка, не забудьте залишити свою інформацію про довжину на сторінці оформлення замовлення;
2. Усі кабельні збори можуть бути забезпечені фазовими парами або групами; Якщо вам потрібні кабелі, щоб відповідати фазі, надішліть нам електронний лист: sales@flexirf.com

Дані специфікації продукту

Конфігурація

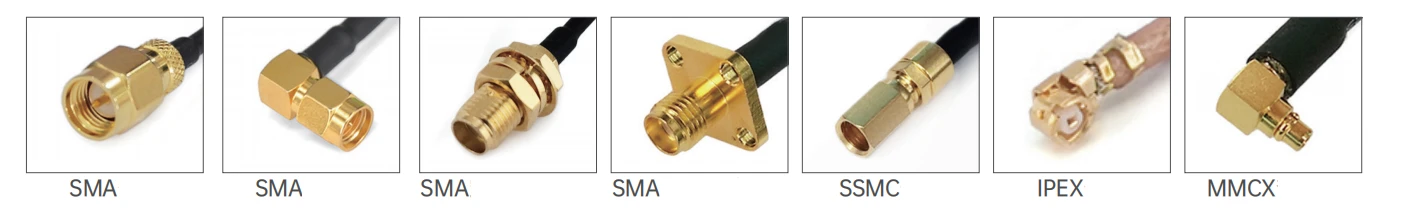

Тип з'єднувача 1	Sma/ssma/smb/ssmb/ssmc/mcx/mmcx/bnc/n/gpo
Роз'єм 1	50 Ом
Роз'єм 1 полярність	Стандартний
Тип роз'єму 2	Sma/ssma/smb/ssmb/ssmc/mcx/mmcx/bnc/n/gpo
Роз'єм 2	50 Ом
Роз'єм 2 Полярність	Стандартний
Метод кріплення з'єднувача	Ні
Стиль кузова з'єднувача	Прямий і прямий кут
Інформація про матеріали
Центральний контакт	Латунне золото, покладене на мідне золото
Зовнішній контакт	Латунне золото, покладене на мідне золото
Тіло	Латунне золото, берилієве мідне золото, нержавіюча сталь пасивується
Діелектрик	PTFE
Дані про навколишнє середовище
Діапазон температури	-40 ступінь до +165
2011/65/ЄС (ROHS)	Сумісний

Тип товару

Кабельні вузли FRR3/RG316 RG (3 ГГц)
	Структурний діаметр матеріалу (мм)
	1	Внутрішній диригент	Срібна мідна сталь	7x0.17±0.05
	2	Ізолятор	PTFE	1.56±0.05
	3	Внутрішнє екранування	Срібний мідний дріт	1.95±0.05
	4	куртка	Феп	2.56±0.13

Ослаблення, потужність (тестовий стан на рівні моря 20 градусів)
Частота (ГГц)	0.1	0.4	0.9	1.5	2.5
Ослаблення (дБ/м)	0.27	0.54	0.82	1.06	1.39
Влада (w)	340	170	113	88	68

Електричні та механічні властивості

Частота (ГГц)

Імпеданс (ω)

Швидкість передачі

Ємність

Екранування

Робоча температура

діапазон

Мінімальний радіус вигину

Робоча напруга

70%

94pf/м

>70 дб

-65 ступінь ~ +200

15 мм

1200V

Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати/VSWR
	Frr 3- smmgpf-xxx	SMA самець	Gpo самка	DC -3 ГГц	1.25

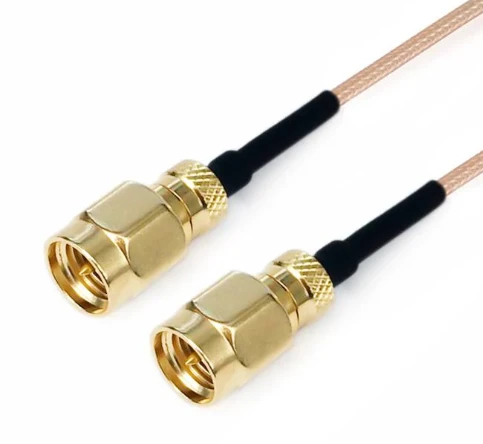

	Frr 3- smmsmm-xxx	SMA самець	SMA самець	DC -3 ГГц	1.25

Кабельні вузли FRR8/RG178 RG (3 ГГц)
	Структурний діаметр матеріалу (мм)
	1	Внутрішній диригент	Срібна мідна сталь	7x0.102±0.05
	2	Ізолятор	PTFE	0.86±0.05
	3	Внутрішнє екранування	Срібний мідний дріт	1.30±0.05
	4	куртка	Феп	1.86±0.13

Ослаблення, потужність (тестовий стан на рівні моря 20 градусів)
Частота (ГГц)	0.1	0.4	1	2	3
Ослаблення (дБ/м)	0.45	0.92	1.45	2.0	2.6
Влада (w)	340	170	113	88	68
