Hand Formable Cable Assemblies

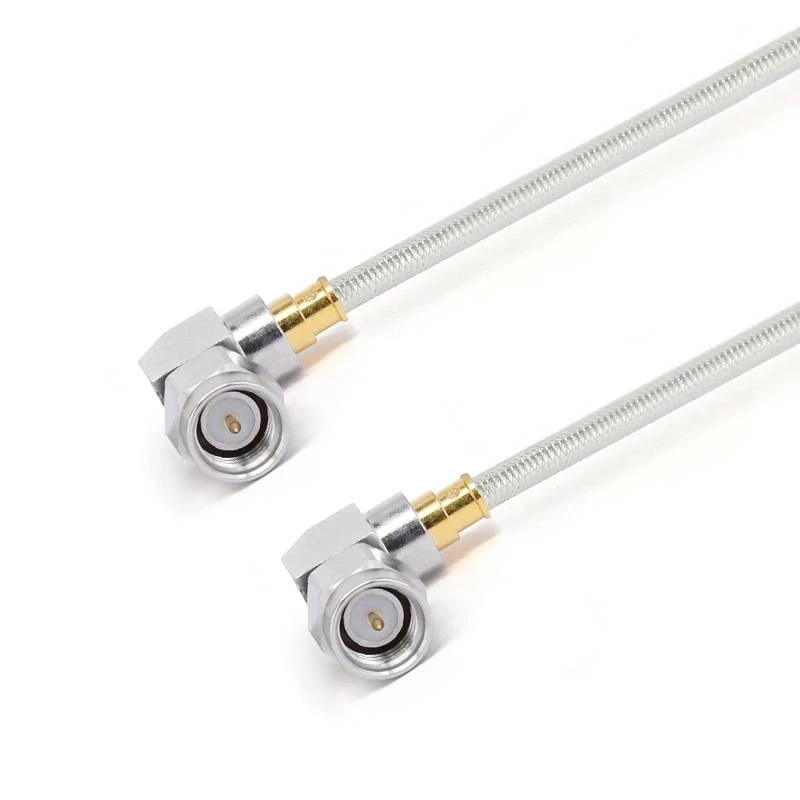

ga711-smwmsmwm-xxx-18g-3

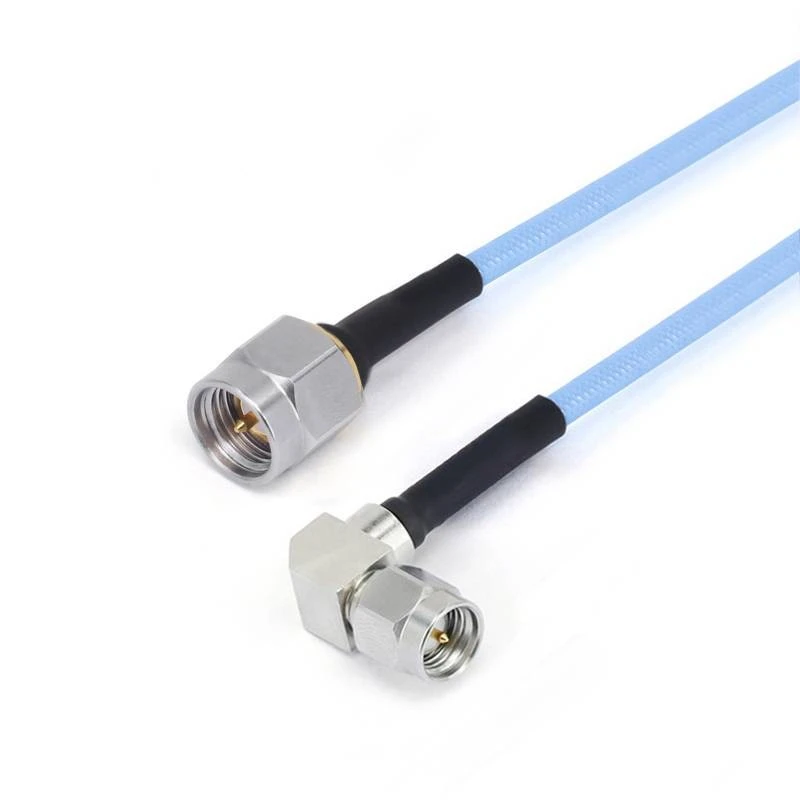

ga712-smmsmwm-xxx-18g-1
ga712-smwmgppf-xxx-18g-1 (1)

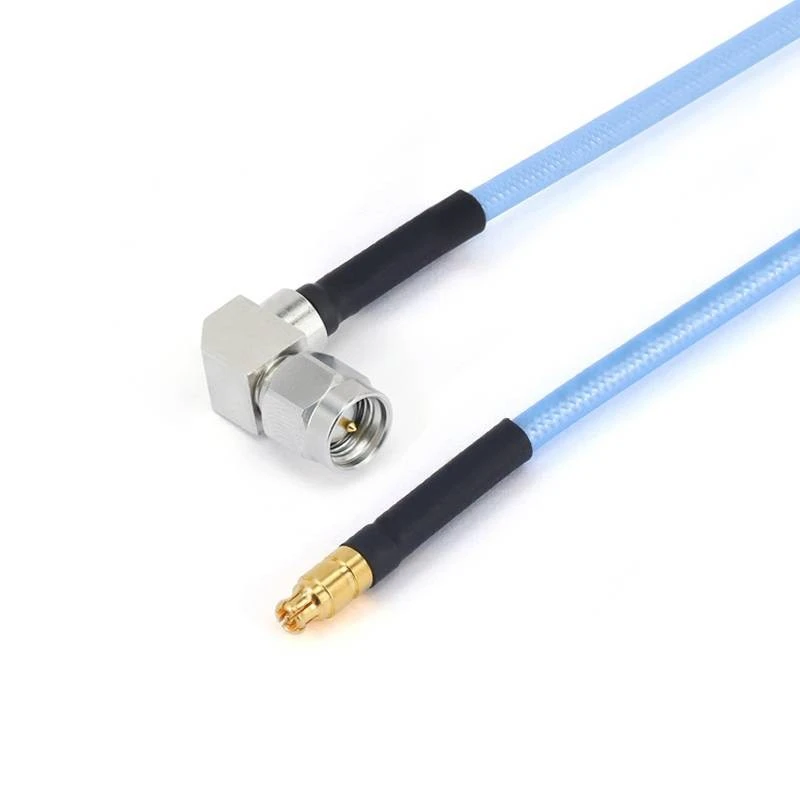

ga712-smwmgppf-xxx-18g-1

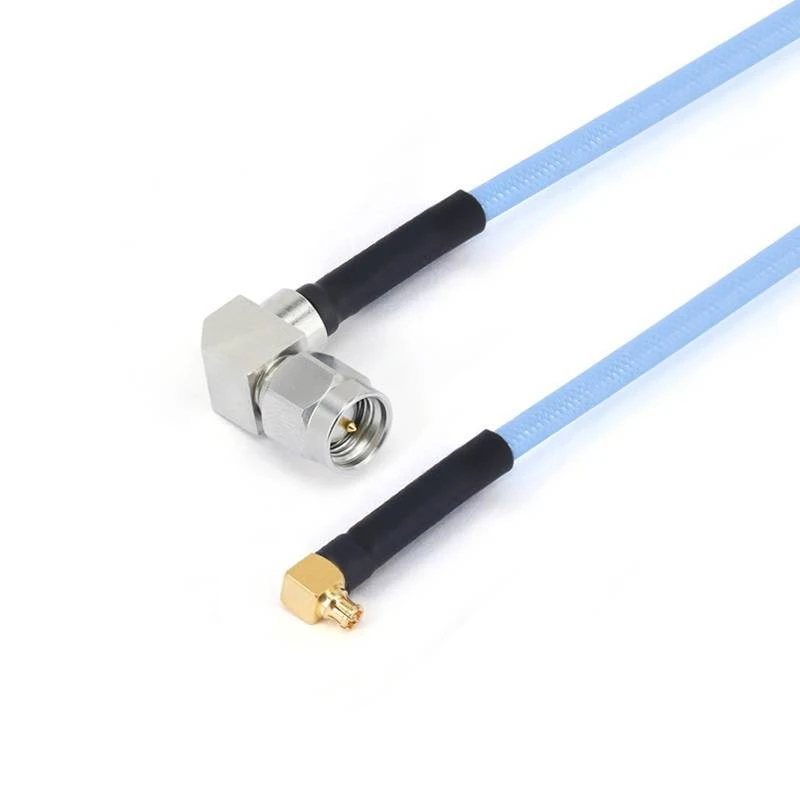

ga712-smwmgppwf-xxx-18g-1

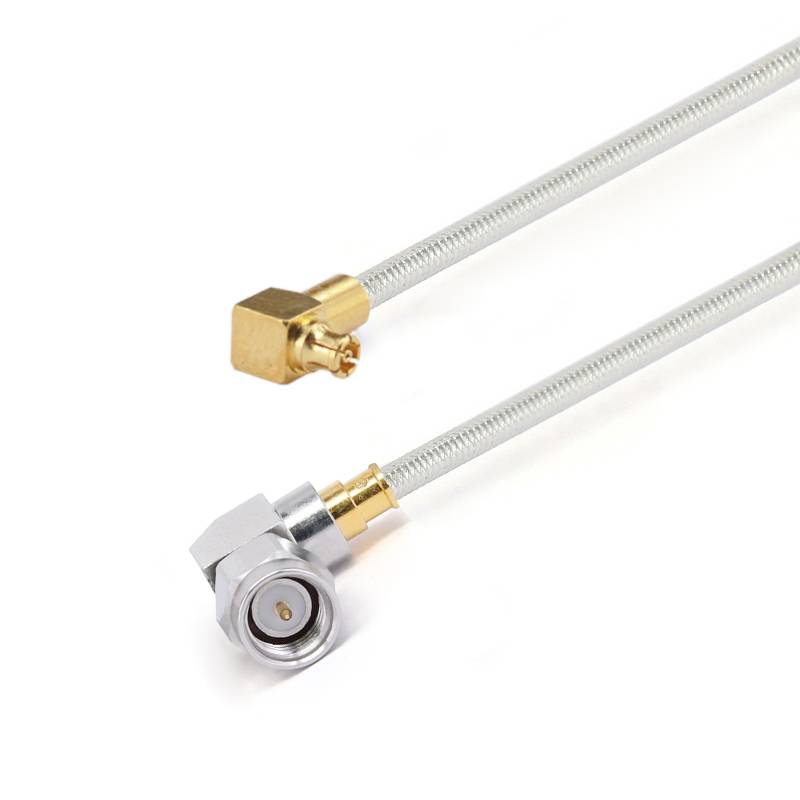

Ручні кабельні збори

Напівклюбний коаксію, що формується вручну,-це високоефективна напівфлексична коаксіальна кабельна збірка, яка відіграє вирішальну роль у декількох полях ., що цей продукт розроблений професійною командою . з його чудовою конструкцією та надійною продуктивністю, вона відповідає потребам численних промислових промислових {5. 086 ", і 141" .

Послати повідомлення

Опис

Крім того, продукт пропонує декілька варіантів з точки зору типів роз'єму, імпедансу, полярності, кріпильних методів, контактних та житлових матеріалів . типів з'єднувачів включають 1 . 85 мм, 2 . 4 мм, 2 . 92mm, SMA, G3PO, GPPO Опір становить 50 Ом, а полярність - стандартна. Існують різноманітні методи кріплення, а контакти та корпуси виготовлені з матеріалів, таких як латунна, покрита золотом, мідь з берилієм, покладеною золотом, та пасивна нержавіюча сталь для забезпечення хорошої електропровідності та корозійної стійкості.

Введення продукту

Існують такі серії, як FR701 & FR702/GUT -047- Форма 047 "Серія та FR711 & FR712/GUT -085- Форма 086" Серія . з різних серій змінюється у структурних розмірах та електричних показниках {{9} для прикладу іннер -посібника, а також фрагмента FR702/GUT -047- Форма 047 "Серія - 0 . 29 ± 0 . 0127 мм, в той час як FR711 & FR712/GUT -085- Форма 086" - 0 . 51 ± 0,0127mm. Відповідні дані про загасання та потужність надаються для різних частот. Також доступні кілька загальних моделей та технічних показників для задоволення вимог різних сценаріїв додатків.

З точки зору електричної продуктивності, центральним провідником є срібляста мідна сталь, поєднана з твердим ізолятором PTFE та зовнішнім провідником мідного проводу ., має низьку ємність (95.1pf/m), висока швидкість розповсюдження (70%) та відмінна ефективність екранування (ефективність екранування (ефективність екранування (ефективність екранування (ефективність екранування (ефективність екранування< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Застосування продукту

Due to its characteristics of being bendable and having excellent electrical performance, it is widely used in fields such as communication, electronic devices, and test and measurement. In scenarios like on - site detection of communication networks and troubleshooting of industrial equipment, semi - flexible cables are used as temporary connection cables. They are easy to carry and operate. They can quickly Встановіть тестові посилання між різними пристроями, що дозволяє ефективно завершити роботу виявлення .

Важливі примітки

1. Для кабельних вузлів на замовлення, будь ласка, не забудьте залишити свою інформацію про довжину на сторінці оформлення замовлення;
2. Усі кабельні збори можуть бути забезпечені фазовими парами або групами; Якщо вам потрібні кабелі, щоб відповідати фазі, надішліть нам електронний лист: sales@flexirf.com

Дані специфікації продукту

Конфігурація

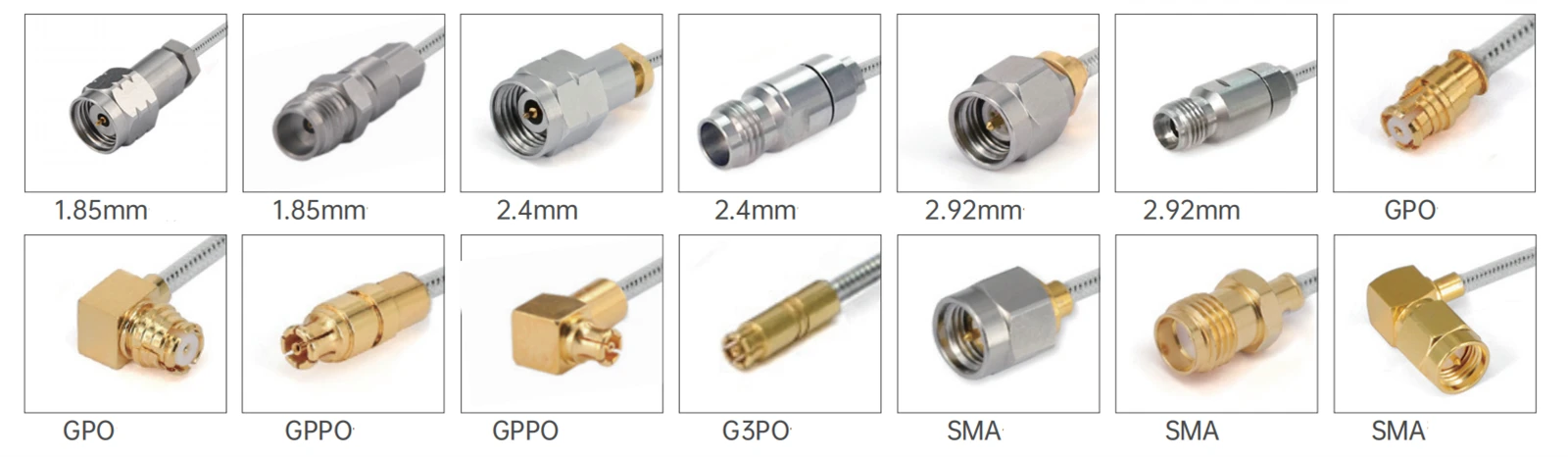

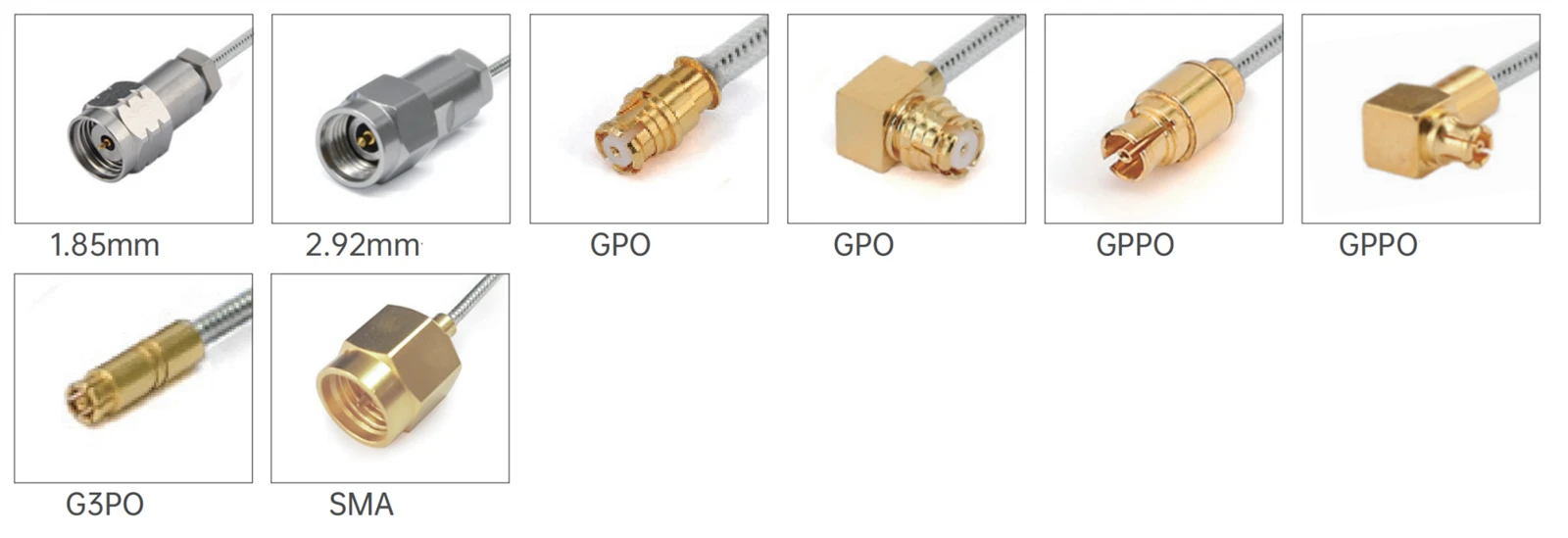

Тип з'єднувача 1	1,85 мм/2,4 мм/2,92 мм/SMA/G3PO/GPPO
Роз'єм 1	50 Ом
Роз'єм 1 полярність	Стандартний
Тип роз'єму 2	1,85 мм/2,4 мм/2,92 мм/SMA/G3PO/GPPO/
Роз'єм 2	50 Ом
Роз'єм 2 Полярність	Стандартний
Метод кріплення з'єднувача	Ні
Стиль кузова з'єднувача	Прямий і прямий кут
Інформація про матеріали
Центральний контакт	Латунне золото, покладене на мідне золото
Зовнішній контакт	Латунне золото, покладене на мідне золото
Тіло	Латунне золото, берилієве мідне золото, нержавіюча сталь пасивується
Діелектрик	PEI/PTFE
Дані про навколишнє середовище
Діапазон температури	-40 ступінь до +165
2011/65/ЄС (ROHS)	Сумісний
Технічні характеристики кабелю
Центральний провідник	Срібний покритий копанням
Діелектрик	Суцільний PTFE
Куртка	Жоден або FEP
Ємність (PF/M)	95.1
Швидкість поширення (%)	70
Ефективність екранування	<-100dB @ 1GHz
Поводження з силою	10 Вт @ 18 ГГц на рівні моря, VSWR1.0

Тип товару

FR701 & FR702/GUT -047- Форма 047 "Серія кабелю
	Структурний діаметр матеріалу (мм)
	1	Внутрішній диригент	Срібна мідна сталь	0.29±0.0127
	2	Ізолятор	Суцільний PTFE	0.94±0.0254
	3	Зовнішній провідник	Казковий мідний дріт	1.19±0.05
	4	Куртка	Феп	1.6±0.13

Ослаблення, потужність (тестовий стан на рівні моря 20 градусів)
Частота (ГГц)	0.5	1	5	10	20
Ослаблення (дБ/м)	0.787	1.112	2.585	3.734	5.443
Влада (w)	67.4	47.4	20.7	14.4	9.9

Загальні моделі та технічні показники
Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати/VSWR
	Fr 701-292 ff1g3pf-xxx	2,92 мм самка з фланцем 2 отвору	G3po (smps) самка	DC -40 ГГц	12 дб
	Fr 701-292 mg3pf-xxx	2,92 мм чоловік	G3po (smps) самка	DC -40 ГГц	12 дб
	Fr 701-292 fg3pf-xxx	2,92 мм самка	G3po (smps) самка	DC -40 ГГц	12 дб
	Fr 701-185 mg3pf-xxx	1,85 мм чоловік	G3po (smps) самка	DC -67 ГГц	10 дБ
	Fr 701-185 fg3pf-xxx	1,85 мм самка	G3po (smps) самка	DC -67 ГГц	10 дБ

FR711 & FR712/GUT -085- Форма 086 "Серія кабелю
	Структурний діаметр матеріалу (мм)
	1	Внутрішній диригент	Срібна мідна стовпа	0.51±0.0127
	2	Ізолятор	Суцільний PTFE	1.69±0.0254
	3	Зовнішній провідник	Казковий мідний дріт	2.2±0.05
	4	Куртка	Феп	2.54

Ослаблення, потужність (тестовий стан на рівні моря 20 градусів)
Частота (ГГц)	0.4	1	5	10	18
Ослаблення (дБ/м)	0.43	0.70	1.72	2.49	3.46
Влада (w)	253	157	69	47	33

Загальні моделі та технічні показники

Fr712/gut -085- form-fep (з курткою fep)
Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати/VSWR
	Fr 712- smmsmm-xxx	SMA самець	SMA самець	DC -26.5 ГГц	1.35
	Fr 12- smmsmwm-xxx -18 g	SMA самець	SMA самець з прямим кутом	DC -18 ГГц	1.35
	Fr 712- smwmsmwm-xxx -18 g	SMA самець з прямим кутом	SMA самець з прямим кутом	DC -18 ГГц	1.40
	Fr 712- smmgpf-xxx	SMA самець	GPO (SMP) самка	DC -26.5 ГГц	1.35
	Fr 712- smmgpwf-xxx	SMA самець	GPO (SMP) самка з прямим кутом	DC -26.5 ГГц	1.40
	Fr 712- smmgppf-xxx	SMA самець	Gppo (mini-smp) самка	DC -26.5 ГГц	1.35
	Fr 712- smmgppwf-xxx	SMA самець	GPPO (Mini-SMP) самка з прямим кутом	DC -26.5 ГГц	1.40
	Fr 712- smwmgppf-xxx -18 g	SMA самець з прямим кутом	Gppo (mini-smp) самка	DC -18 ГГц	15 дБ
	Fr 712- smwmgppwf-xxx -18	SMA самець з прямим кутом	GPPO (Mini-SMP) самка з прямим кутом	DC -18 ГГц	15 дБ
	Fr 712- smfgpf-xxx	СМА	GPO (SMP) самка	DC -18 ГГц	1.35
	Fr 712- smffgpf-xxx	СМА самка з 4 -х фланцем	GPO (SMP) самка	DC -18 ГГц	1.35
	Fr 712- smfgppf-xxx	СМА	Gppo (mini-smp) самка	DC -26.5 ГГц	1.40
	Fr 712- smffgppf-xxx	СМА самка з 4 -х фланцем	Gppo (mini-smp) самка	DC -26.5 ГГц	1.40
	Fr 712-292 m292m-xxx	2,92 мм чоловік	2,92 мм чоловік	DC - 40 ГГц	1.44
	Fr 712-292 mgpf-xxx	2,92 мм чоловік	GPO (SMP) самка	DC - 40 ГГц	10 дБ
	Fr 712-292 mgpwf-xxx	2,92 мм чоловік	GPO (SMP) самка з прямим кутом	DC - 40 ГГц	10 дБ
	Fr 712-292 fgpf-xxx	2,92 мм самка	GPO (SMP) самка	DC - 40 ГГц	10 дБ
	Fr 712-292 ffgpf-xxx	2,92 мм самка з фланцем 4 отвору	GPO (SMP) самка	DC - 40 ГГц	10 дБ
	Fr 712-292 mgppf-xxx	2,92 мм чоловік	Gppo (mini-smp) самка	DC - 40 ГГц	14 дБ
	Fr 712-292 mgppwf-xxx	2,92 мм чоловік	GPPO (Mini-SMP) самка з прямим кутом	DC - 40 ГГц	14 дБ
	Fr 712-292 fgppf-xxx	2,92 мм самка	Gppo (mini-smp) самка	DC - 40 ГГц	14 дБ
	Fr 712-292 ffgppf-xxx	2,92 мм самка з фланцем 4 отвору	Gppo (mini-smp) самка	DC - 40 ГГц	14 дБ
	Fr 712-292 mg3pf-xxx	2,92 мм чоловік	G3po (smps) самка	DC - 40 ГГц	12 дб
	Fr 712-292 fg3pf-xxx	2,92 мм самка	G3po (smps) самка	DC - 40 ГГц	12 дб
	Fr 712-292 ffg3pf-xxx	2,92 мм самка з фланцем 4 отвору	G3po (smps) самка	DC - 40 ГГц	12 дб
	Fr 712-185 mg3pf-xxx	1,85 мм чоловік	G3po (smps) самка	DC - 67 ГГц	10 дБ
	Fr 712-185 fg3pf-xxx	1,85 мм самка	G3po (smps) самка	DC - 67 ГГц	10 дБ
	Fr 712-185 ffg3pf-xxx	1,85 мм самка з фланцем 4 отвору	G3po (smps) самка	DC - 67 ГГц	10 дБ

FR711/GUT -085- Форма (без куртки FEP)
Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати/VSWR
	Fr 711- smmsmm-xxx	SMA самець	SMA самець	DC -26.5 ГГц	1.35
	Fr 11- smmsmwm-xxx -18 g	SMA самець	SMA самець з прямим кутом	DC -18 ГГц	1.35
	Fr 711- smwmsmwm-xxx -18 g	SMA самець з прямим кутом	SMA самець з прямим кутом	DC -18 ГГц	1.40
	Fr 711- smwmgppwf-xxx -18	SMA самець з прямим кутом	GPPO (Mini-SMP) самка з прямим кутом	DC -18 ГГц	1.40
	Fr 711-292 mmmpxm-xxx	2,92 мм чоловік	Mmpx самець	DC -40 ГГц	14 дБ
	R 711-292 mmmpxf-xxx	2,92 мм чоловік	Mmpx самка	DC -40 ГГц	14 дБ
	Fr 711-24 mmmpxm-xxx	2,4 мм самець	Mmpx самець	DC -50 ГГц	12 дб
	Fr 711-24 mmmpxf-xxx	2,4 мм самець	Mmpx самка	DC -50 ГГц	12 дб
	Fr 711-185 mmmpxm-xxx	1,85 мм чоловік	Mmpx самець	DC -67 ГГц	10 дБ
	Fr 711-185 mmmpxf-xxx	1,85 мм чоловік	Mmpx самка	DC -67 ГГц	10 дБ
	Fr 711-185 mg3pf-xxx	1,85 мм чоловік	G3PO (SMPS) Жіночий	DC -67 ГГц	10 дБ
	Fr 711-185 fg3pf-xxx	1,85 мм самка	G3PO (SMPS) Жіночий	DC -67 ГГц	10 дБ
	Fr 711-185 ffg3pf-xxx	1,85 мм самка з фланцем 4 отвору	G3PO (SMPS) Жіночий	DC -67 ГГц	10 дБ
