Тестові кабелі загального призначення
Тестові кабелі загального призначення широко використовуються кабельними продуктами в таких полях, як електронні тестування, з кількома характеристиками для задоволення різноманітних вимог до використання. Що стосується роз'ємів, цей кабель пропонує різні типи з'єднувачів, включаючи 1,85 мм, 2,4 мм, 2,92 мм, SMA, G3PO та GPPO. Усі з'єднувачі мають імпеданс 50 Ом і стандартна полярність.
Опис
Тестові кабелі загального призначення

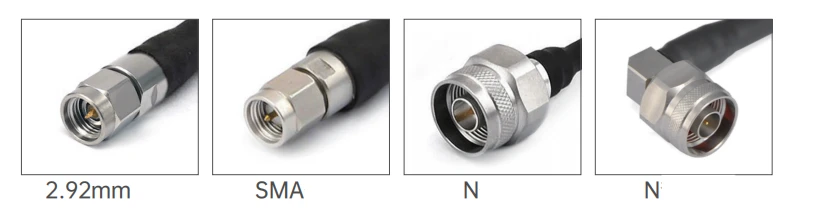

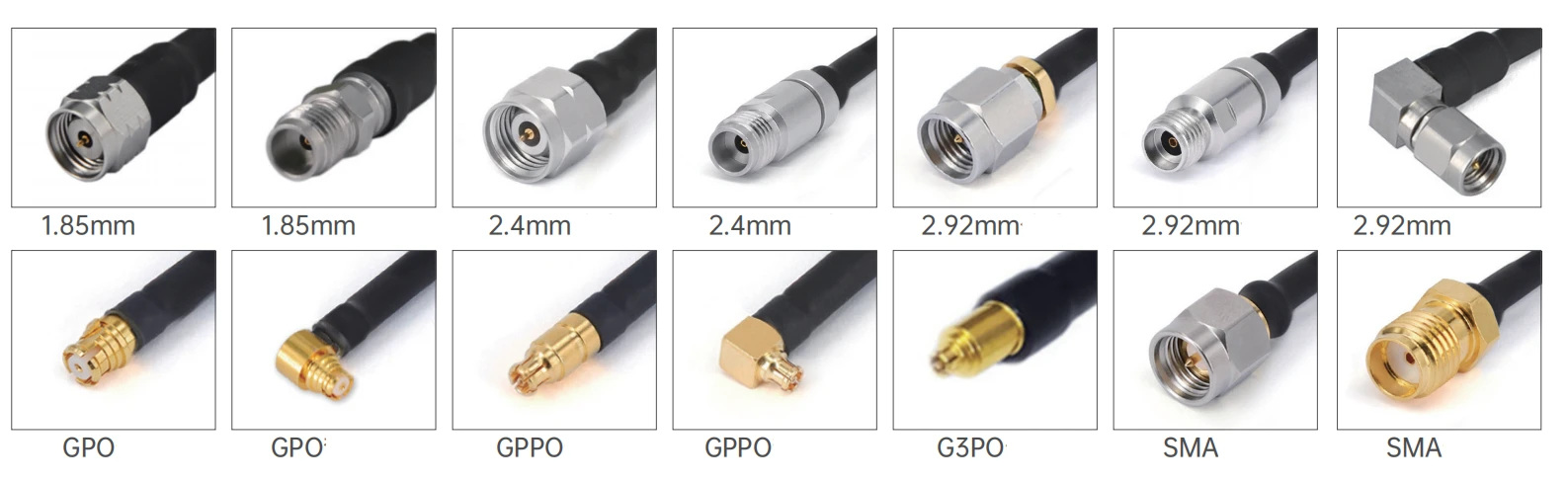

Тестові кабелі загального призначення широко використовуються кабельними продуктами в таких полях, як електронні тестування, з кількома характеристиками для задоволення різноманітних вимог до використання. Що стосується роз'ємів, цей кабель пропонує різні типи з'єднувачів, включаючи 1,85 мм, 2,4 мм, 2,92 мм, SMA, G3PO та GPPO. Усі з'єднувачі мають імпеданс 50 Ом і стандартна полярність. Більше того, з'єднувачі мають декілька методів встановлення, включаючи прямі та праві - кутові типи, які можуть бути гнучко пристосовані до різних інтерфейсів пристрою.
Введення продукту
З точки зору вибору матеріалів, центральний контакт, зовнішній контакт та основний корпус виготовлені з матеріалів, таких як латунна, покритий золотом, мідь з берилієм, покритою золотом або пасивною нержавіючої сталі, які мають хорошу електричну провідність та резистентність до корозій. Діелектрик виготовлений з PEI або PTFE матеріалів для забезпечення продуктивності передачі сигналу. Центральним провідником кабелю є срібна мідь - одягнена сталь, ізоляційний шар - це суцільний PTFE, екранований шар складається з срібної мідної стрічки та мідного дроту, а оболонка виготовлена з матеріалу FEP. Це не тільки ефективно захищає від перешкод, але й має певну механічну міцність та стійкість до навколишнього середовища.
Застосування продукту
Під час досліджень, розробки, виробництва та тестування базових станцій зв'язку, мобільних телефонів, обладнання супутникового зв'язку тощо. Загальні - тестові кабелі цілі необхідні для підключення різних інструментів тестування до пристроїв зв'язку для забезпечення стабільної передачі сигналу, щоб точно випробувати різні показники продуктивності обладнання, такі як міцність сигналу, частота, коефіцієнт передачі та ін. та інше обладнання для точно перевірки радіочастотних показників базових станцій, гарантуючи, що базові станції могли забезпечити стабільні та ефективні послуги зв'язку.
Важливі примітки
1. Для кабельних вузлів на замовлення, будь ласка, не забудьте залишити свою інформацію про довжину на сторінці оформлення замовлення;
2. Усі кабельні збори можуть бути забезпечені фазовими парами або групами; Якщо вам потрібні кабелі, щоб відповідати фазі, надішліть нам електронний лист: sales@flexirf.com
Дані специфікації продукту
|
Конфігурація |
|
|
Тип з'єднувача 1 |
1,85 мм\/2,4 мм\/2,92 мм\/sma\/g3po\/gppo\/n |
|
Роз'єм 1 імпеданс |
50 Ом |
|
Роз'єм 1 полярність |
Стандартний |
|
Тип з'єднувача 2 |
1,85 мм\/2,4 мм\/2,92 мм\/sma\/g3po\/gppo\/n |
|
Роз'єм 2 |
50 Ом |
|
Роз'єм 2 Полярність |
Стандартний |
|
Метод кріплення з'єднувача |
Ні |
|
Стиль кузова з'єднувача |
Прямий і прямий кут |
|
Інформація про матеріали |
|
|
Центральний контакт |
Латунне золото, покладене на мідне золото |
|
Зовнішній контакт |
Латунне золото, покладене на мідне золото |
|
Тіло |
Латунне золото, берилієве мідне золото, нержавіюча сталь пасивується |
|
Діелектрик |
PEI\/PTFE |
|
Дані про навколишнє середовище |
|
|
Діапазон температури |
-40 ступінь до +165 |
|
2011\/65\/ЄС (ROHS) |
Сумісний |
|
Технічні характеристики кабелю |
|
|
Центральний провідник |
Срібний покритий копанням |
|
Діелектрик |
Суцільний PTFE |
|
Два екранування |
Срібна мідна смуга та дріт |
|
Куртка |
Феп |
|
Ємність (PF\/M) |
95.1 |
|
Швидкість поширення (%) |
70 |
|
Ефективність екранування |
<-100dB @ 1GHz |
|
Поводження з силою |
1 0 watt @ 18 ГГц на рівні моря, vswr1.0 |
Тип товару
| GAF71\/RG405SS 405 Серія гнучкий кабель | ||||
 |
Структурний діаметр матеріалу (мм) |
|||
|
1 |
Внутрішній диригент |
Срібна мідна сталь |
0.51±0.05 |
|
|
2 |
Ізолятор |
Суцільний PTFE |
1.63±0.05 |
|
|
3 |
Внутрішнє екранування |
Срібна мідна смуга |
1.80±0.05 |
|
|
4 |
Зовнішнє екранування |
Срібне мідне дротяне плетіння |
2.18±0.05 |
|
|
5 |
куртка |
Феп |
2.54±0.1 |
|
| Ослаблення, потужність (тестовий стан на рівні моря 20 градусів) | |||||||
|
Частота (ГГц) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Ослаблення (дБ\/м) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Ослаблення (дБ\/фути) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Загальні моделі та технічні показники
|
|||||
|
Малюнок |
Ску |
З'єднувач 1 |
Роз'єм 2 |
Фірма |
Повернення втрати\/VSWR |
 |

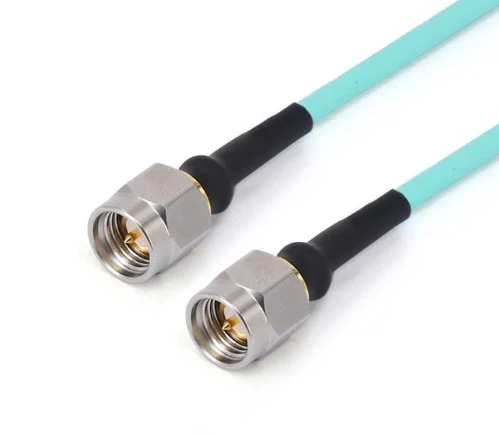

Frf 71- smmsmm-xxx |
SMA самець |
SMA самець |
Dc -26. 5 ГГц |
1.30 |
 |

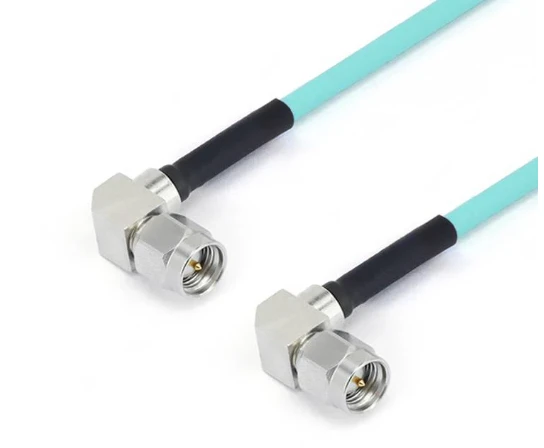

Frf 71- smwmsmwm-xxx -18 g |
SMA самець з прямим кутом |
SMA самець з прямим кутом |
DC -18 ГГц |
1.30 |
 |

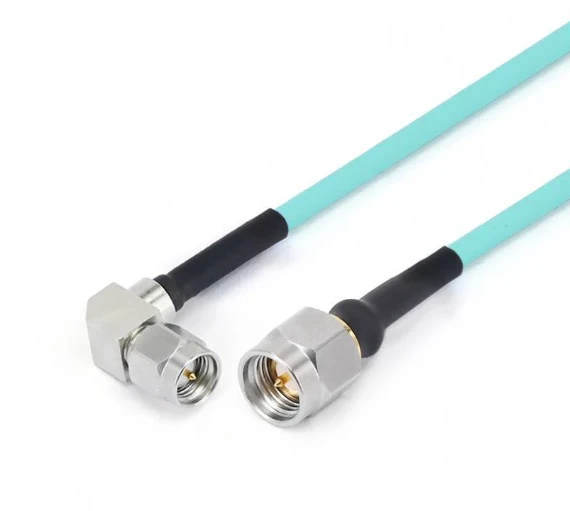

Frf 71- smmsmwm-xxx -18 g |
SMA самець |
SMA самець з прямим кутом |
DC -18 ГГц |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA самець |
GPO (SMP) самка |
Dc -26. 5 ГГц |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA самець |
GPO (SMP) самка з прямим кутом |
Dc -26. 5 ГГц |
1.35 |
 |
Frf 71- smfgpf-xxx |
СМА |
GPO (SMP) самка |
Dc -26. 5 ГГц |
1.35 |
 |
Frf 71- smffgpf-xxx |
СМА самка з 4 -х фланцем |
GPO (SMP) самка |
Dc -26. 5 ГГц |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA самець |
Gppo (mini-smp) самка |
Dc -26. 5 ГГц |
14 дБ |
 |
Frf 71- smmgppwf-xxx |
SMA самець |
Gppo самка з прямим кутом |
Dc -26. 5 ГГц |
14 дБ |
 |
Frf 71- smwmgppf-xxx -18 |
SMA самець з прямим кутом |
Gppo (mini-smp) самка |
DC -18 ГГц |
15 дБ |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA самець з прямим кутом |
Gppo самка з прямим кутом |
DC -18 ГГц |
15 дБ |
 |
Frf 71- smfgppf-xxx |
СМА |
Gppo (mini-smp) самка |
Dc -26. 5 ГГц |
14 дБ |
 |
Frf 71- smffgppf-xxx |
СМА самка з 4 -х фланцем |
Gppo (mini-smp) самка |
Dc -26. 5 ГГц |
14 дБ |
 |
FRF 71-292 M292M-XXX |
2,92 мм чоловік |
2,92 мм чоловік |
DC -40 ГГц |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 мм чоловік |
GPO (SMP) самка |
DC -40 ГГц |
14 дБ |
 |
Frf 71-292 mgpwf-xxx |
2,92 мм чоловік |
GPO (SMP) самка з прямим кутом |
DC -40 ГГц |
12 дб |
 |
Frf 71-292 fgpf-xxx |
2,92 мм самка |
GPO (SMP) самка |
DC -40 ГГц |
14 дБ |
 |
Frf 71-292 ffgpf-xxx |
2,92 мм самка з фланцем 4 отвору |
GPO (SMP) самка |
DC -40 ГГц |
14 дБ |
 |
Frf 71-292 mgppf-xxx |
2,92 мм чоловік |
Gppo (mini-smp) самка |
DC -40 ГГц |
14 дБ |
 |
Frf 71-292 fgppf-xxx |
2,92 мм самка |
Gppo (mini-smp) самка |
DC -40 ГГц |
14 дБ |
 |
Frf 71-292 ffgppf-xxx |
2,92 мм самка з фланцем 4 отвору |
Gppo (mini-smp) самка |
DC -40 ГГц |
14 дБ |
 |
Frf 71-292 mgppwf-xxx |
2,92 мм чоловік |
GPPO (Mini-SMP) самка з прямим кутом |
DC -40 ГГц |
12 дб |
 |
Frf 71-292 Mg3pf-xxx |
2,92 мм чоловік |
G3po (smps) самка |
DC -40 ГГц |
14 дБ |
 |
Frf 71-292 fg3pf-xxx |
2,92 мм самка |
G3po (smps) самка |
DC -40 ГГц |
14 дБ |
 |
Frf 71-292 ffg3pf-xxx |
2,92 мм самка з фланцем 4 отвору |
G3po (smps) самка |
DC -40 ГГц |
14 дБ |
 |
FRF 71-24 M24M-XXX |
2,4 мм самець |
2,4 мм самець |
DC -50 ГГц |
14 дБ |
 |
Frf 71-24 fgpf-xxx |
2,4 мм самка |
GPO (SMP) самка |
DC -40 ГГц |
12 дб |
 |
Frf 71-24 ffgpf -100 |
2,4 мм самка з фланцем 4 отвору |
GPO (SMP) самка |
DC -40 ГГц |
12 дб |
 |
Frf 71-24 mgpwf-xxx |
2,4 мм самець |
GPO (SMP) самка з прямим кутом |
DC -40 ГГц |
10 дБ |
 |
Frf 71-24 mgppf-xxx |
2,4 мм самець |
Gppo (mini-smp) самка |
DC -40 ГГц |
12 дб |
 |
Frf 71-24 mgppwf-xxx |
2,4 мм самець |
GPPO (Mini-SMP) самка з прямим кутом |
DC -40 ГГц |
10 дБ |
 |
Frf 71-24 fgppf-xxx |
2,4 мм самка |
Gppo (mini-smp) самка |
DC -40 ГГц |
12 дб |
 |
Frf 71-24 ffgppf-xxx |
2,4 мм самка з фланцем 4 отвору |
Gppo (mini-smp) самка |
DC -40 ГГц |
12 дб |
 |
Frf 71-185 Mg3pf-xxx |
1,85 мм чоловік |
G3po (smps) самка |
DC - 67 ГГц |
10 дБ |
 |
Frf 71-185 fg3pf-xxx |
1,85 мм самка |
G3po (smps) самка |
DC - 67 ГГц |
10 дБ |
 |
Frf 71-185 ffg3pf-xxx |
1,85 мм з фланцем 4 отвору |
G3po (smps) самка |
DC - 67 ГГц |
10 дБ |
|
GAF72\/RG402SS 402 Серія гнучкий кабель |
||||||
|
Структурний діаметр матеріалу (мм) |
||||||
 |
1 |
Внутрішній диригент |
Срібна мідна сталь |
0.92±0.05 |
||
|
2 |
Ізолятор |
Суцільний PTFE |
2.97±0.05 |
|||
|
3 |
Внутрішнє екранування |
Срібна мідна смуга |
3.25±0.05 |
|||
|
4 |
Зовнішнє екранування |
Срібне мідне дротяне плетіння |
3.58±0.1 |
|||
|
5 |
куртка |
Феп |
4.12±0.13 |
|||
| Ослаблення, потужність (тестовий стан на рівні моря 20 градусів) | |||||||
|
Частота (ГГц) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Ослаблення (дБ\/м) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Ослаблення (дБ\/фут) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Загальні моделі та технічні показники
|
|||||
|
Малюнок |
Ску |
З'єднувач 1 |
Роз'єм 2 |
Фірма |
Повернення втрати\/VSWR |
|
|
Frf 72- smmsmm-xxx |
SMA самець |
SMA самець |
Dc -26. 5 ГГц |
1.30 |
|
|

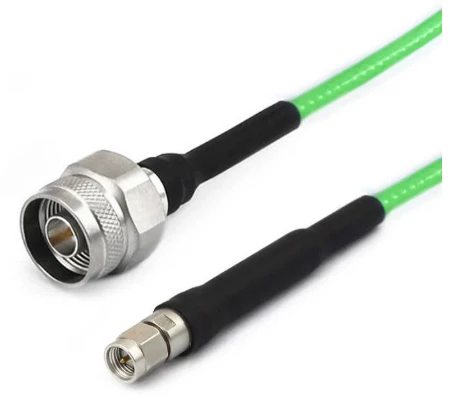

Frf 72- nmsmm-xxx |
N самець |
SMA самець |
DC -18 ГГц |
1.25 |
|
|

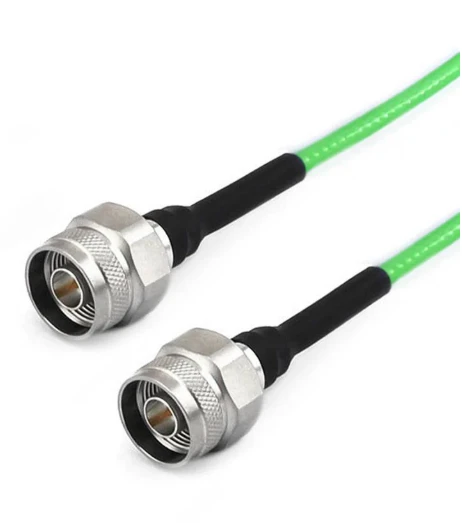

Frf 72- nmnm-xxx |
N самець |
N самець |
DC -18 ГГц |
1.25 |
