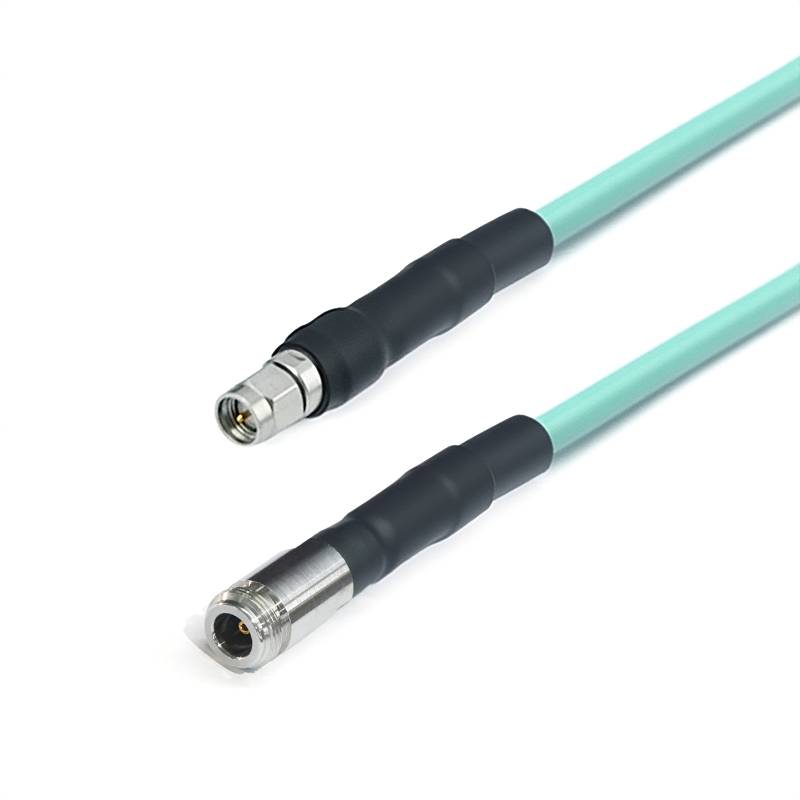

Low Loss Phase Stable Series

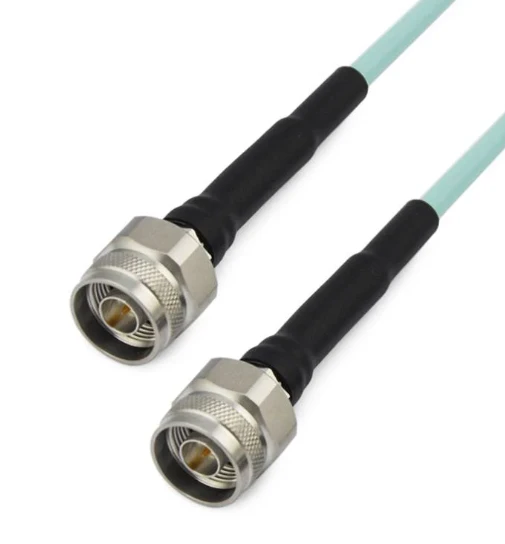

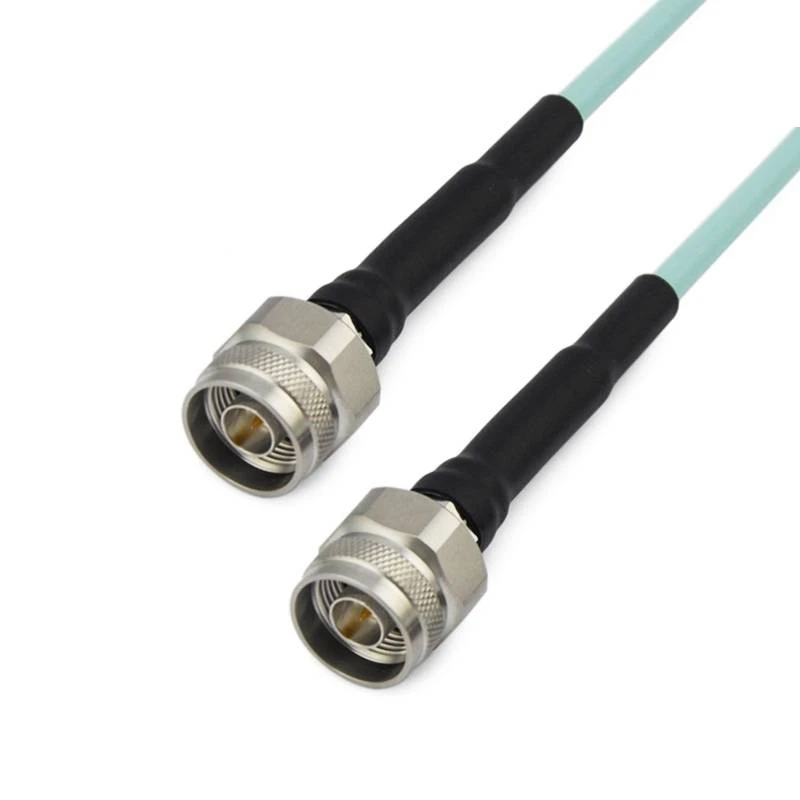

gaa3-nmnm-xxx-1

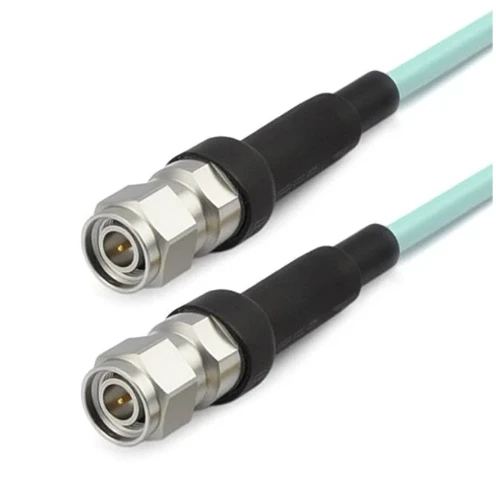

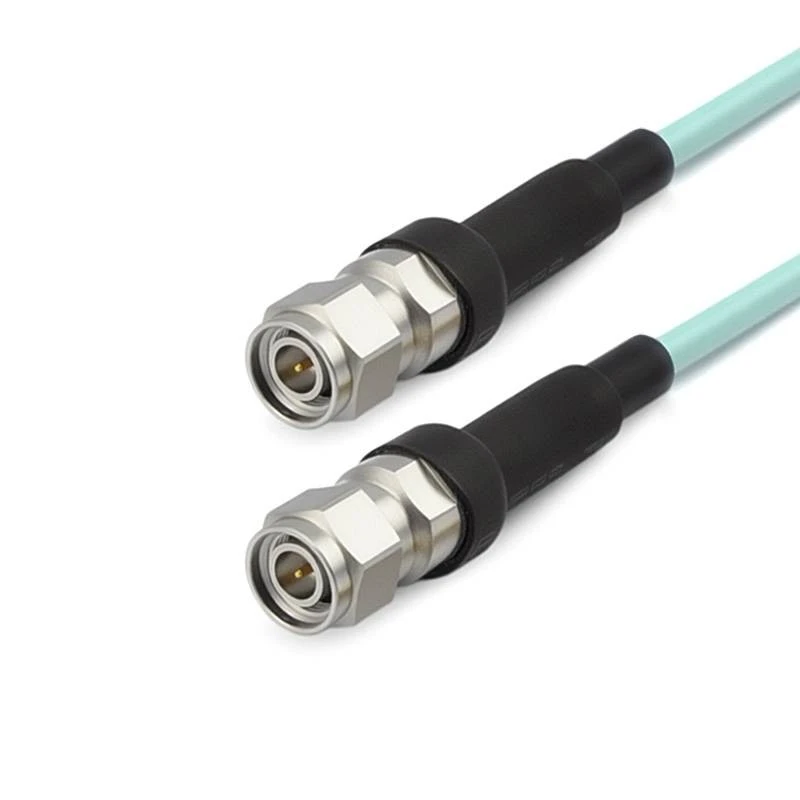

gaa3-tncmtncm-xxx-1

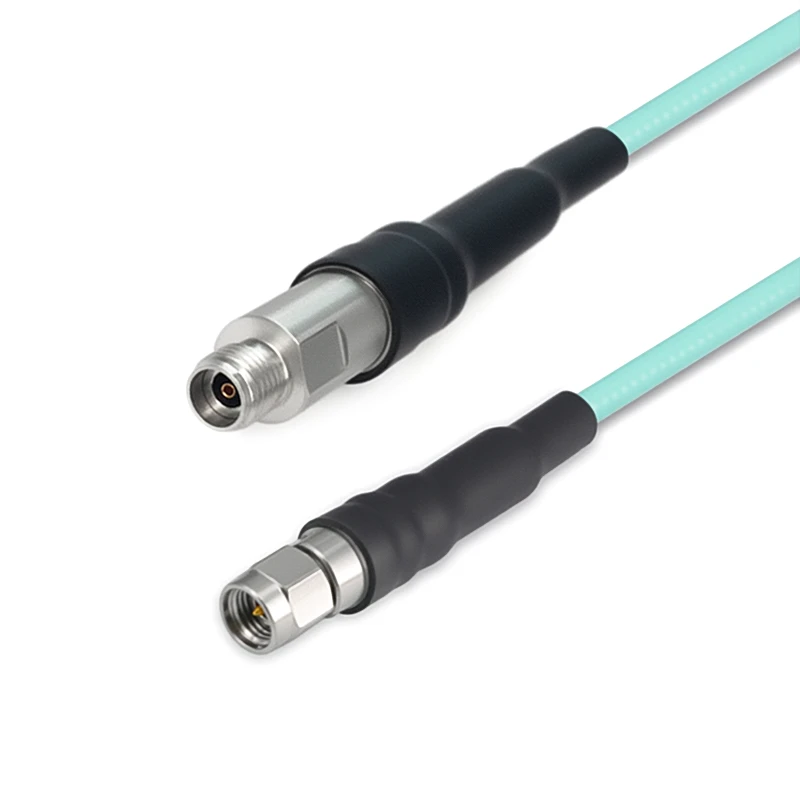

gau1-292m292f-xxx-1

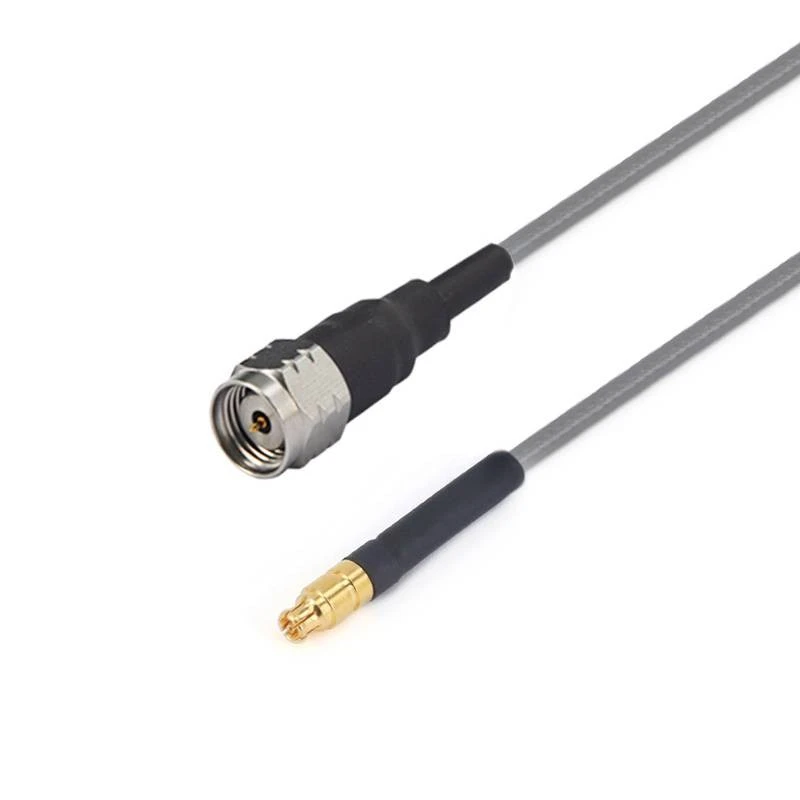

gau2-185mgppf-xxx-7

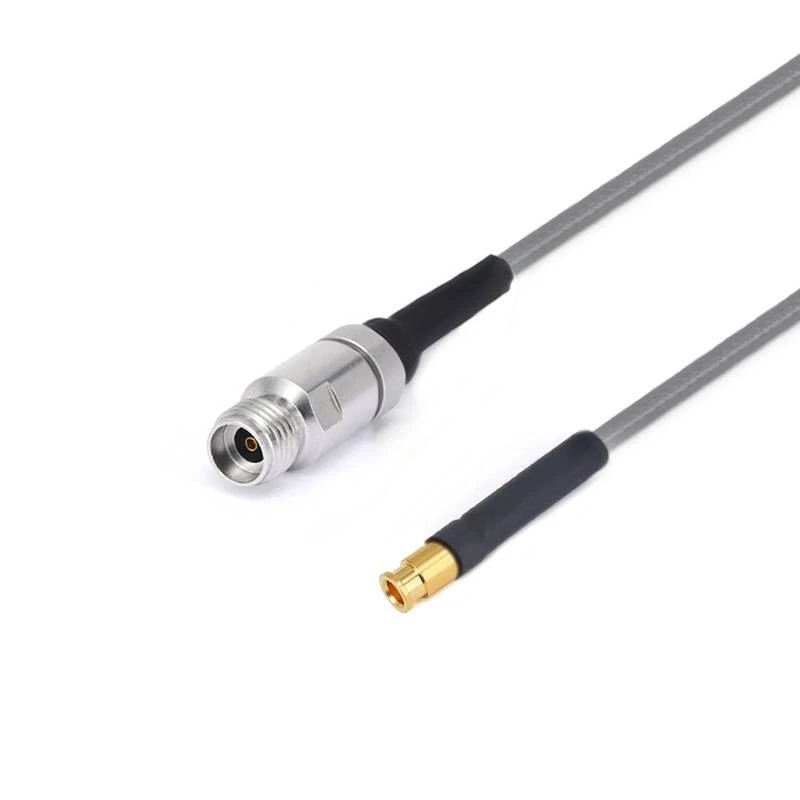

gau2-292fmmpxf--1

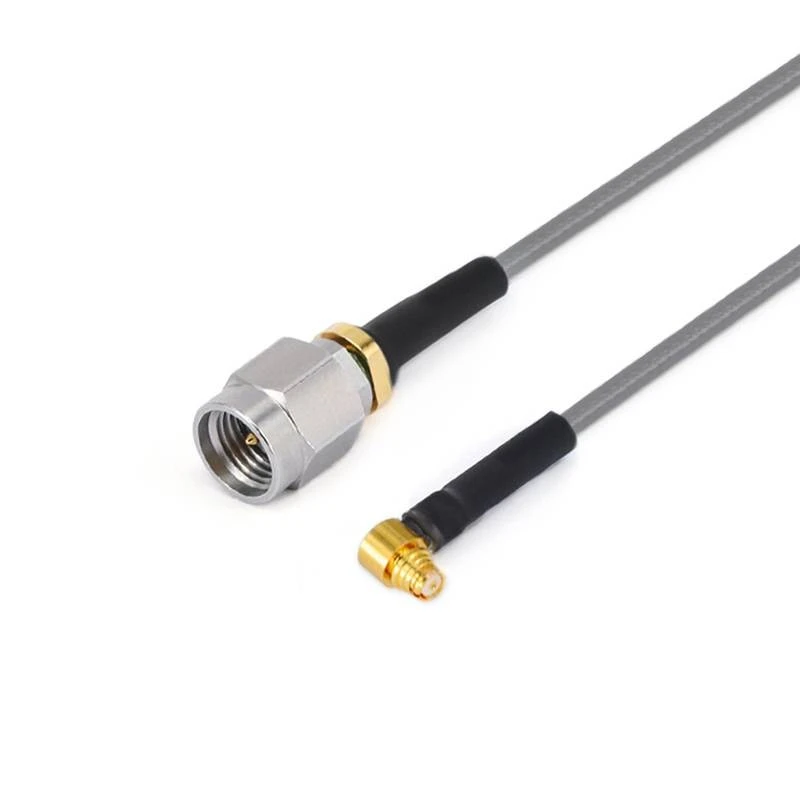

gau2-292mgpwf-xxx-1

Стабільна серія фази низької втрати

У сучасних полях різання - такі як зв'язок, електронне тестування та вимірювання, стабільність передачі сигналу та низькі характеристики втрат стали основними факторами, що визначають продуктивність систем, а відповідні вимоги стають все більш суворими.

Послати повідомлення

Опис

Введення продукту

У сьогоднішніх полях різання - такі як зв'язок, електронне тестування та вимірювання, стабільність передачі сигналу та низькі характеристики втрат стали основними факторами, що визначають продуктивність систем, а відповідні вимоги стають все більш суворими. Низька амплітуда втрат - і - фаза - стабільні кабельні збори виділяються з їх надзвичайними показниками, відіграючи вирішальну роль у численних сценаріях застосування та закладаючи суцільну основу для досягнення точної та ефективної передачі сигналу.

Особливості структури продукту

Відмінні низькі характеристики втрат:

Вони демонструють надзвичайно видатні низькі показники втрат у різних частотних умовах. Входячи з моделі FRU1/GT147A (40 ГГц) як приклад, навіть у високочастотному середовищі до 40 ГГц, його ослаблення становить лише 2,85 дБ на метр.

Чудова стабільність фази:

Вони володіють високо стабільними фазовими характеристиками. Наприклад, коли FRU1/GT147A працює з частотою 10 ГГц, його стабільність механічної фази може досягати 10 ГГц/3 градусів; Коли частота становить 18 ГГц, вона може досягати 18 ГГц/5 градусів. Така стабільна фаза може ефективно придушити коливання фаз під час передачі сигналу, значною мірою уникаючи спотворення сигналу та перешкод, спричинених нестабільними фазами. Для систем зв'язку та обладнання для тестування з надзвичайно високими вимогами до точності фази ця характеристика є ключовим фактором для забезпечення стабільної роботи та високої ефективності систем.

Широке покриття частот:

Продукти мають широкий діапазон покриття частот, що охоплює прямий струм (постійний струм) до 110 ГГц. Різні моделі кабельних зборів можуть бути точно пристосовані до різних діапазонів частот для задоволення різноманітних вимог до застосування.

Застосування продукту

У тестуванні анехогенних камер мікрохвильова піч вони з'єднують випробувальне обладнання та пристрої, а їх стабільні характеристики передачі сигналу забезпечують точність та надійність результатів випробувань. Як ключові компоненти, що підключують в таких інструментах, таких як мережеві аналізатори та аналізатори спектру, вони гарантують точне вимірювання слабких сигналів інструментами, що забезпечує сильну підтримку досліджень та розробки електронних продуктів та перевірки якості.

Важливі примітки

1. Для кабельних вузлів на замовлення, будь ласка, не забудьте залишити свою інформацію про довжину на сторінці оформлення замовлення;
2. Усі кабельні збори можуть бути забезпечені фазовими парами або групами; Якщо вам потрібні кабелі, щоб відповідати фазі, надішліть нам електронний лист: sales@flexirf.com

Дані специфікації продукту

Конфігурація

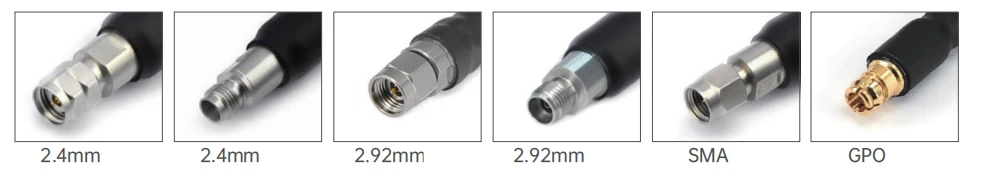

Тип з'єднувача 1	1,85 мм/2,4 мм/2,92 мм/sma/g3po/gppo/n/tnc
Роз'єм 1 імпеданс	50 Ом
Роз'єм 1 полярність	Стандартний
Тип з'єднувача 2	1,85 мм/2,4 мм/2,92 мм/sma/g3po/gppo/n/tnc
Роз'єм 2	50 Ом
Роз'єм 2 Полярність	Стандартний
Метод кріплення з'єднувача	Ні
Стиль кузова з'єднувача	Прямий і прямий кут
Інформація про матеріали
Центральний контакт	Латунне золото, покладене на мідне золото
Зовнішній контакт	Латунне золото, покладене на мідне золото
Тіло	Латунне золото, берилієве мідне золото, нержавіюча сталь пасивується
Діелектрик	PEI/PTFE
Дані про навколишнє середовище
Діапазон температури	-40 ступінь до +165
2011/65/ЄС (ROHS)	Сумісний

Тип товару

FRU1/GT147A Низька збірка кабельного кабелю (40 ГГц)
	Структурний діаметр матеріалу (мм)
	1	Внутрішній диригент	Срібна мідна сталь	0.91±0.05
	2	Ізолятор	Суцільний PTFE	2.69±0.05
	3	Внутрішнє екранування	Срібна мідна смуга	2.86±0.05
	4	Зовнішнє екранування	Срібне мідне дротяне плетіння	3.28±0.05
	5	куртка	Феп	3.73±0.13

Ослаблення, потужність (тестовий стан на рівні моря 20 градусів)
Частота (ГГц)	1	10	18	26.5	40
Ослаблення (дБ/м)	0.39	1.31	1.81	2.23	2.85
Влада (w)	380	120	90	75	65

Електричні та механічні властивості
Частота (ГГц)	Опір (Ω)	Швидкість передачі	Ємність	Екранування	Робоча температура діапазон	Мінімальний радіус згинання	Механічний стабільність фази
40	50	77%	86 pf/m	>100 дБ	-65 ступінь ~ +165	6,35 мм	10 ГГц/3 градусів 18 ГГц/5 градусів
Загальні моделі та технічні показники

Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати/VSWR

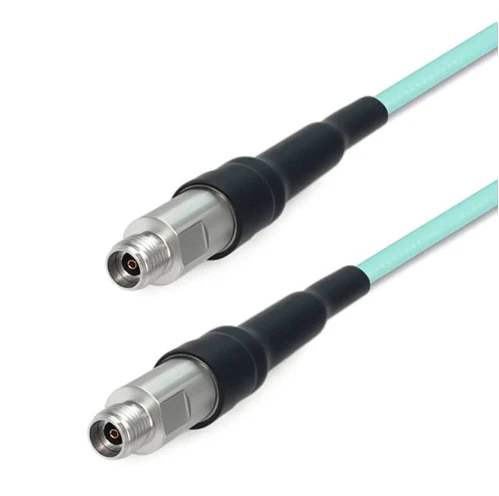

	Fru 1-292 f292f-xxx	2,92 мм самка	2,92 мм самка	DC -40 ГГц	1.44

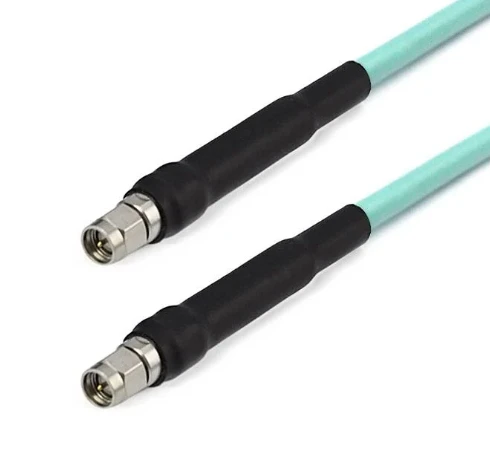

	Fru 1-292 M292M-XXX	2,92 мм чоловік	2,92 мм чоловік	DC -40 ГГц	1.44
	Fru 1-292 M292F-xxx	2,92 мм чоловік	2,92 мм самка	DC -40 ГГц	1.44

FRU2/GT3506 Стабільна фазова кабельна збірка (65 ГГц)
	Структурний діаметр матеріалу (мм)
	1	Внутрішній диригент	Срібна мідна сталь	0.51±0.05
	2	Ізолятор	Суцільний PTFE	1.38±0.05
	3	Внутрішнє екранування	Срібна мідна смуга	1.58±0.05
	4	Зовнішнє екранування	Срібне мідне дротяне плетіння	1.90±0.05
	5	куртка	Феп	2.20±0.13

Ослаблення, потужність (тестовий стан на рівні моря 20 градусів)
Частота (ГГц)	1	3	6	10	12	16	18	26.5	40	67
Ослаблення (дБ/м)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Влада (w)	55	32	22	17	15	13	12	10	8	6

Електричні та механічні властивості
Частота (ГГц	Імпеданс (ω)	Швидкість передачі	Ємність	Екранування	Робоча температура діапазон	Мінімальний радіус згинання	Діелектрик витримує напругу
67 ГГц	50Ω	82%	94pf/м	>90 дб	-55 ступінь ~ +125	11 мм	800V@DC
Загальні моделі та технічні показники

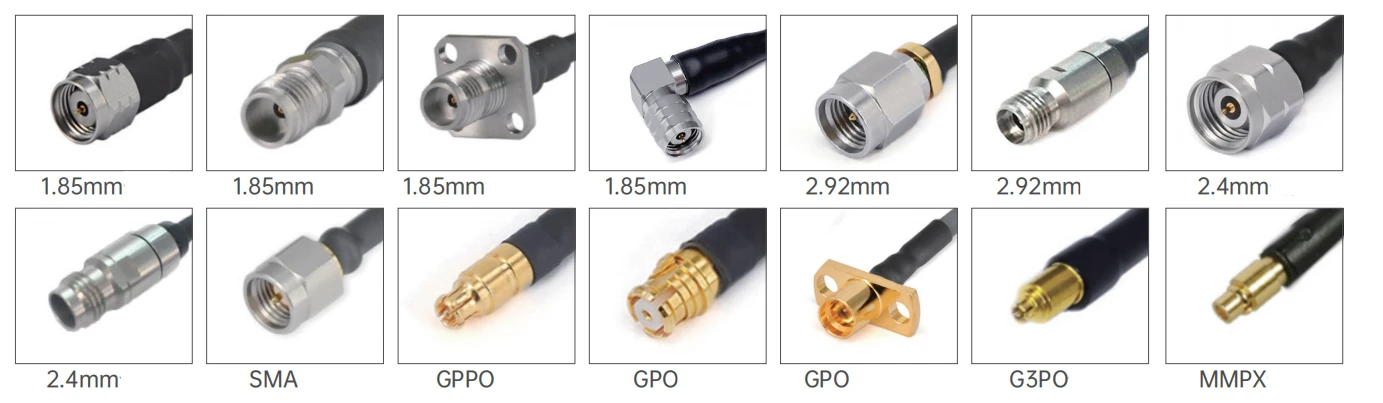

Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати/VSWR
	Fru 2- smmsmm-xxx	SMA самець	SMA самець	Dc -26. 5 ГГц	1.30
	Fru 2- smmgpf-xxx	SMA самець	GPO (SMP) самка	Dc -26. 5 ГГц	1.35
	Fru 2- smmgpwf-xxx	SMA самець	GPO (SMP) самка з прямим кутом	Dc -26. 5 ГГц	12 дб
	Fru 2- smmgppf-xxx	SMA самець	Gppo (mini-smp) самка	Dc -26. 5 ГГц	13 дб
	Fru 2- smmgppwf-xxx	SMA самець	GPPO (Mini-SMP) самка з прямим кутом	Dc -26. 5 ГГц	12 дб
	Fru 2- smffgpf-xxx	СМА самка з фланцем 4 отвору	GPO (SMP) самка	DC -18 ГГц	1.30
	Fru 2- smffgppf-xxx	СМА самка з 4 -х фланцем	Gppo (mini-smp) самка	DC -18 ГГц	16 дБ
	Fru 2-292 M292M-XXX	2,92 мм чоловік	2,92 мм чоловік	DC -40 ГГц	1.35
	Fru 2-292 mgpf-xxx	2,92 мм чоловік	GPO (SMP) самка	DC -40 ГГц	14 дБ
	Fru 2-292 mgpwf-xxx	2,92 мм чоловік	GPO (SMP) самка з прямим кутом	DC -40 ГГц	12 дб
	Fru 2-292 mmmpxm-xxx	2,92 мм чоловік	Mmpx самець	DC -40 ГГц	14 дБ
	Fru 2-292 mmmpxf-xxx	2,92 мм чоловік	Mmpx самка	DC -40 ГГц	14 дБ
	Fru 2-292 mg3pf-xxx	2,92 мм чоловік	G3po (smps) самка	DC -40 ГГц	14 дБ
	Fru 2-292 mgppwf-xxx	2,92 мм чоловік	GPPO (Mini-SMP) самка з прямим кутом	DC -40 ГГц	12 дб
	Fru 2-292 M24M-xxx	2,92 мм чоловік	2,4 мм самець	DC -40 ГГц	1.35
	Fru 2-292 mgppf-xxx	2,92 мм чоловік	Gppo (mini-smp) самка	DC -40 ГГц	14 дБ
	Fru 2-292 fg3pf-xxx	2,92 мм самка	G3po (smps) самка	DC -40 ГГц	14 дБ
	Fru 2-292 ffg3pf-xxx	2,92 мм самка з фланцем 4 отвору	G3po (smps) самка	DC -40 ГГц	14 дБ
	Fru 2-292 fmmpxm-xxx	2,92 мм самка	Mmpx самець	DC -40 ГГц	14 дБ
	Fru 2-292 ffmmpxm-xxx	2,92 мм самка з фланцем 4 отвору	Mmpx самець	DC -40 ГГц	14 дБ
	Fru 2-292 ffgpf-xxx	2,92 мм самка з фланцем 4 отвору	GPO (SMP) самка	DC -40 ГГц	14 дБ
	Fru 2-24 M24M-xxx	2,4 мм самець	2,4 мм самець	DC -50 ГГц	1.44
	Fru 2-24 mgpf-xxx	2,4 мм самець	GPO (SMP) самка	DC -40 ГГц	14 дБ
	Fru 2-24 mgpwf-xxx	2,4 мм самець	GPO (SMP) самка з прямим кутом	DC -40 ГГц	12 дб
	Fru 2-24 mmmpxm-xxx	2,4 мм самець	Mmpx самець	DC -50 ГГц	10 дБ
	Fru 2-24 mmmpxm-xxx	2,4 мм самець	Mmpx самець	DC -50 ГГц	10 дБ
	Fru 2-24 mgppf-xxx	2,4 мм самець	Gppo (mini-smp) самка	DC -50 ГГц	10 дБ
	Fru 2-24 mgppwf-xxx	2,4 мм самець	GPPO (Mini-SMP) самка з прямим кутом	DC -50 ГГц	10 дБ
	Fru 2-24 ffgpf-xxx	2,4 мм самка з фланцем 4 отвору	GPO (SMP) самка	DC -50 ГГц	10 дБ
	Fru 2-24 ffgppf-xxx	2,4 мм самка з фланцем 4 отвору	Gppo (mini-smp) самка	DC -50 ГГц	10 дБ
	Fru 2-185 mgppf-xxx	1,85 мм чоловік	Gppo (mini-smp) самка	DC -67 ГГц	10 дБ
	Fru 2-185 wmgppf-xxx	1,85 мм самець з прямим кутом	Gppo (mini-smp) самка	DC -67 ГГц	10 дБ
	Fru 2-185 mg3pf-xxx	1,85 мм чоловік	G3po (smps) самка	DC -67 ГГц	10 дБ
	Fru 2-185 mmmpxm-xxx	1,85 мм чоловік	Mmpx самець	DC -67 ГГц	10 дБ
	Fru 2-185 mmmpxf-xxx	1,85 мм чоловік	Mmpx самка	DC -67 ГГц	10 дБ
	Fru 2-185 fgppf-xxx	1,85 мм самка	Gppo (mini-smp) самка	DC -67 ГГц	10 дБ
	Fru 2-185 ffgppf-xxx	1,85 мм самка з фланцем 4 отвору	Gppo (mini-smp) самка	DC -67 ГГц	10 дБ
	Fru 2-185 fg3pf-xxx	1,85 мм самка	G3po (smps) самка	DC -67 ГГц	10 дБ
	Fru 2-185 ffg3pf-xxx	1,85 мм самка з фланцем 4 отвору	Gppo (mini-smp) самка	DC -67 ГГц	10 дБ
	Fru 2-185 fmmpxm-xxx	1,85 мм самка	Mmpx самець	DC -67 ГГц	10 дБ
	Fru 2-185 fmmpxf-xxx	1,85 мм самка	Mmpx самка	DC -67 ГГц	10 дБ

FRU3/GT3507 Стабільна фазова кабельна збірка (40 ГГц)
	Структурний діаметр матеріалу (мм)
	1	Внутрішній диригент	Срібна мідна сталь	0.91±0.05
	2	Ізолятор	Суцільний PTFE	2.69±0.05
	3	Внутрішнє екранування	Срібна мідна смуга	2.86±0.05
	4	Зовнішнє екранування	Срібне мідне дротяне плетіння	3.28±0.05
	5	куртка	Феп	3.73±0.13

Ослаблення, потужність (тестовий стан на рівні моря 20 градусів)
Частота (ГГц)	1	10	18	26.5	40
Ослаблення (дБ/м)	0.39	1.31	1.81	2.23	2.85
Влада (w)	380	120	90	75	65

Електричні та механічні властивості
Частота (ГГц)	Імпеданс (ω)	Швидкість передачі	Ємність	Екранування	Робоча температура діапазон	Мінімальний радіус згинання	Механічний стабільність фази
40	50	85%	86 pf/m	>90 дб	-65 ступінь ~ +165	11 мм	10 ГГц/3 градусів 18 ГГц/5 градусів
Загальні моделі та технічні показники

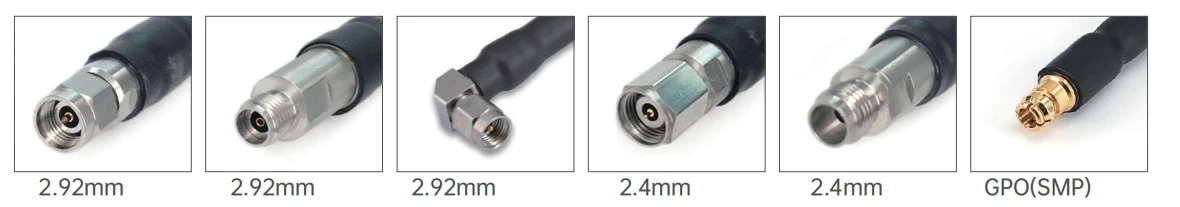

Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати/VSWR
	Fru 3-292 M292M-XXX	2,92 мм чоловік	2,92 мм чоловік	DC -40 ГГц	1.44
	Fru 3-292 M24M-xxx	2,92 мм чоловік	2,4 мм самець	DC -40 ГГц	1.35
	Fru 3-24 M24M-xxx	2,4 мм самець	2,4 мм самець	DC -40 ГГц	1.35

FRA3/GT2501 Стабільна фазова кабельна збірка (26,5 ГГц)
	Структурний діаметр матеріалу (мм)
	1	Внутрішній диригент	Срібна мідна сталь	1.45±0.05
	2	Ізолятор	Суцільний PTFE	3.99±0.05
	3	Внутрішнє екранування	Срібна мідна смуга	4.19±0.05
	4	Зовнішнє екранування	Срібне мідне дротяне плетіння	4.42±0.05
	5	куртка	Феп	5.21±0.13

Ослаблення, потужність (тестовий стан на рівні моря 20 градусів)
Частота (ГГц)	1	5	10	18	26.5
Ослаблення (дБ/м)	0.26	0.52	0.76	1.05	1.28
Влада (w)	800	350	---	100	---

Електричні та механічні властивості
Частота (ГГц)	Імпеданс (ω)	Швидкість передачі	Ємність	Екранування	Робоча температура діапазон	Мінімальний радіус згинання	Механічний стабільність фази
26.5	50	80.4%	86 pf/m	>100 дБ	-65 ступінь ~ +165	6,35 мм	10 ГГц/3 градусів 18 ГГц/5 градусів
Загальні моделі та технічні показники

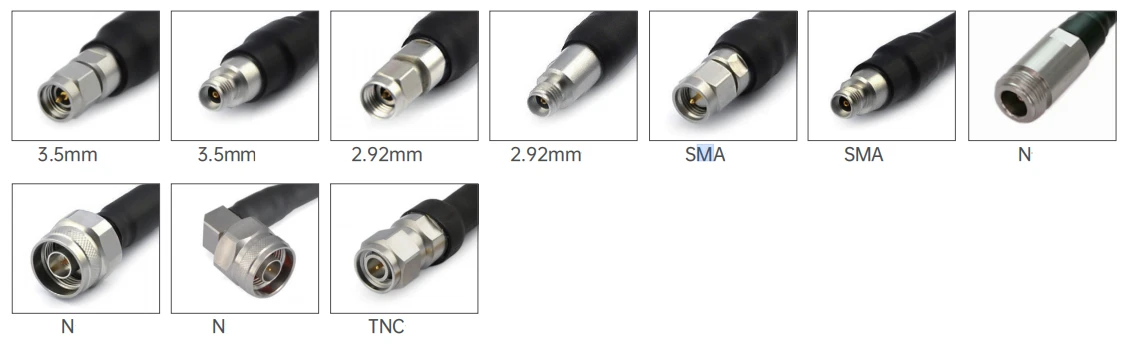

Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати/VSWR
	Fra 3- nmnm-xxx	N самець	N самець	DC -18 ГГц	1.25

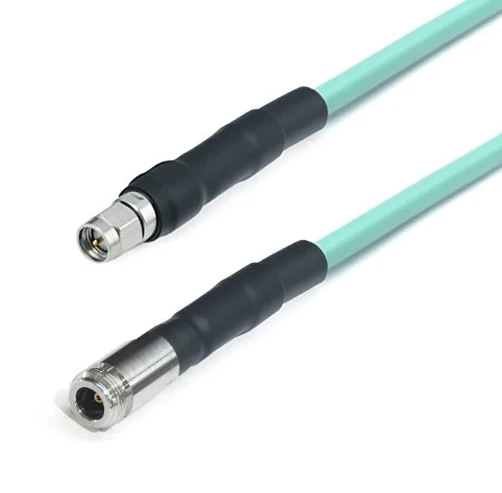

	Fra 3- nfsmm-xxx	N самка	SMA самець	DC -18 ГГц	1.25

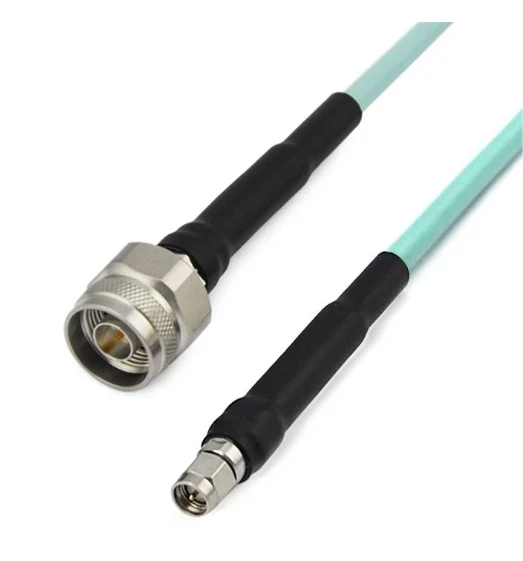

	Fra 3- nmsmm-xxx	N самець	SMA самець	DC -18 ГГц	1.25
	Fra 3- smmsmm-xxx	SMA самець	SMA самець	DC -18 ГГц	1.25
	Fra 3- tncmtncm-xxx	TNC самець	TNC самець	DC -18 ГГц	1.30
