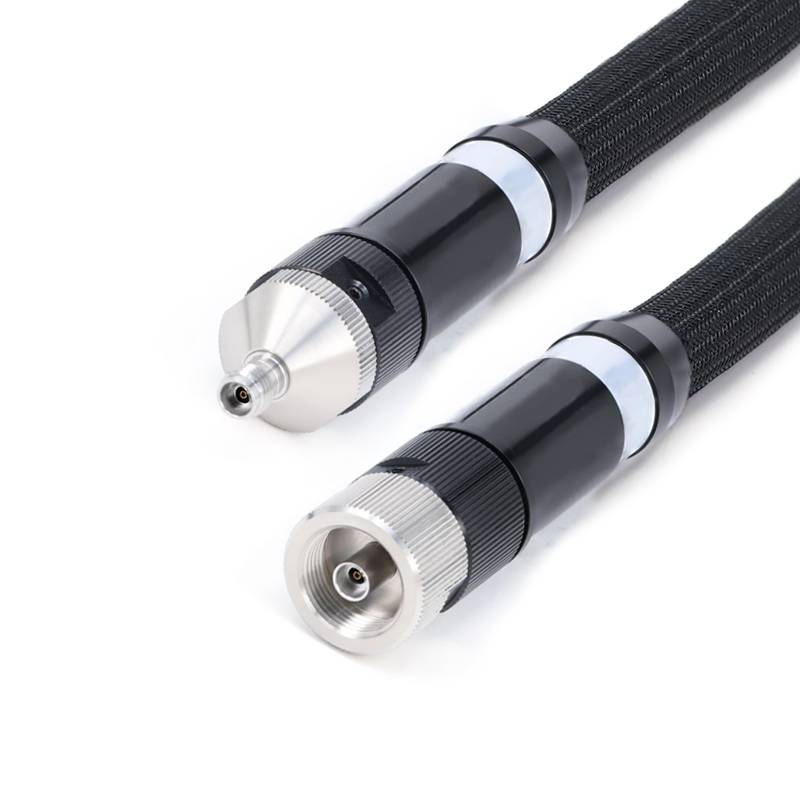

Тестові кабелі VNA

Серія складання тестових кабелів FlexIRF розроблена для того, щоб забезпечити клієнтам повторювані та точні значення вимірювань векторного мережевого аналізатора (VNA).

У сценаріях тестування векторних мережевих аналізаторів (VNAS) вразливість точних коаксіальних інтерфейсів вже давно є проблемою галузевої. Коли традиційні тестові кабелі піддаються частим підключенню\/відключенню, згину або механічному напрузі, внутрішні структури їх інтерфейсів-це як внутрішні провідники та діелектрик, схильні до зносу, деформації або деградації електричних показників за рахунок концентрації стресу. Це безпосередньо впливає на точність тестування і може навіть спричинити невдачі обладнання.

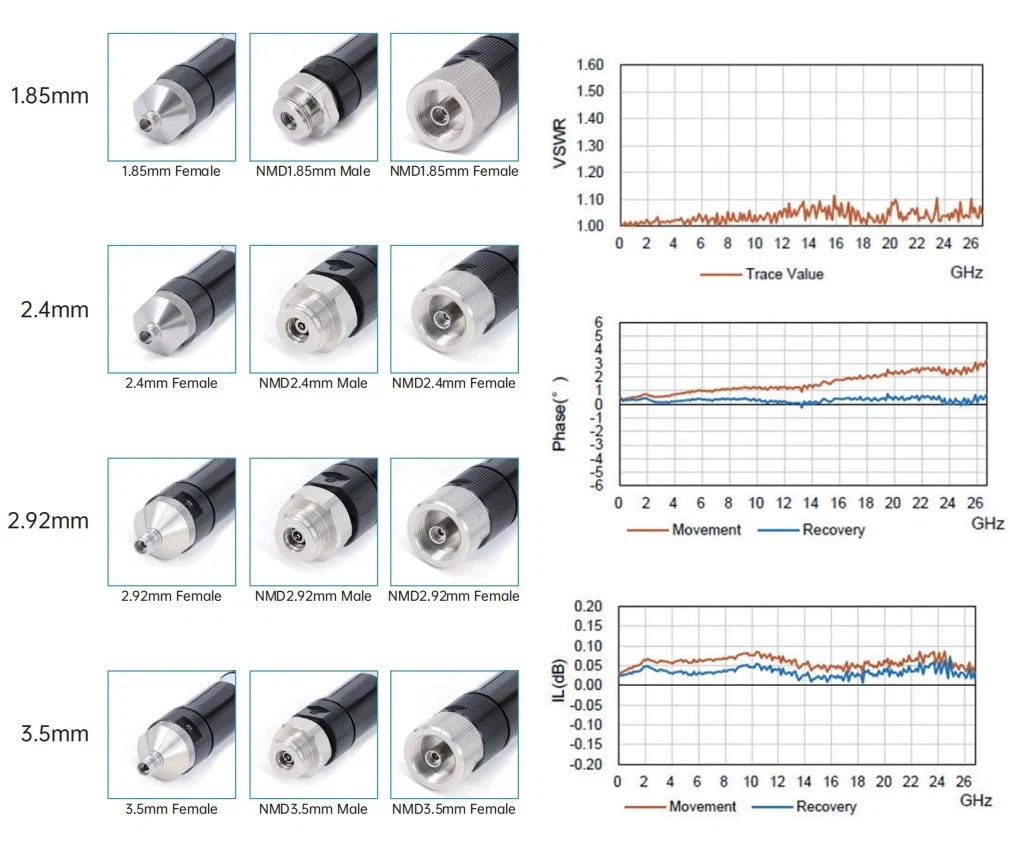

На основі класифікації частот є:

26,5 ГГц 3,5 -мм вузли кабелю інтерфейсу, 2,4 мм кабелі 2,4 мм, 67 ГГц 1,85 мм кабелі NMD.

Так звані кабельні збори NMD оснащені підсиленими посиленими з'єднувачами для інтерфейсів. Ця конструкція гарантує, що механічне напруження під час використання в основному поглинається зовнішніми армованими структурними компонентами, запобігаючи пошкодженню точних коаксіальних інтерфейсів.

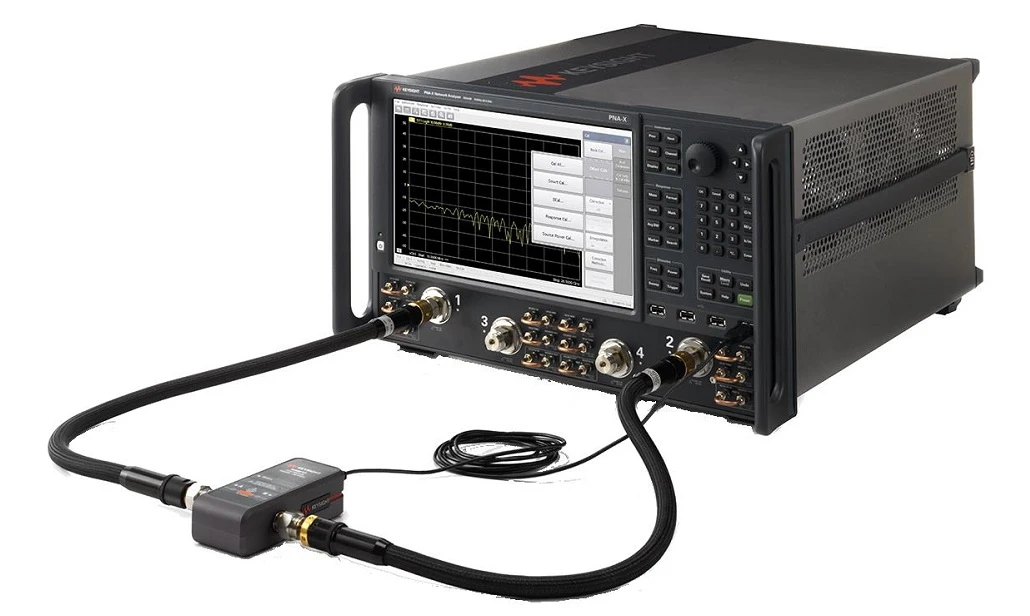

Збірники тестових кабелів VNA-це високоефективні тестові кабелі з амплітудними та фазовими фазами, в основному використовуються в векторних мережевих аналізаторах (VNA), що охоплює діапазон робочої частоти постійного струму ~ 67 ГГц. Вони мають стійкі та дуже повторювані характеристики згинання, що дозволяє точно вимірювати мікрохвильові електричні параметри в лабораторіях, виробничих лініях, системах тестування та інших сценаріїв.

1. Для кабельних вузлів на замовлення, будь ласка, не забудьте залишити свою інформацію про довжину на сторінці оформлення замовлення;
2. Усі кабельні збори можуть бути забезпечені фазовими парами або групами; Якщо вам потрібні кабелі, щоб відповідати фазі, надішліть нам електронний лист: sales@flexirf.com

Тип товару



Тестові кабелі VNA
Загальні моделі та технічні показники
Малюнок	Ску	З'єднувач 1	Роз'єм 2	Фірма	Повернення втрати\/VSWR
	Vna -35 f35f -630	3,5 мм NMD самка	3,5 мм самка	Dc -26. 5 ГГц	1.30
	Vna -35 m35f -630	3,5 мм NMD самка	3,5 мм NMD самець	Dc -26. 5 ГГц	1.30

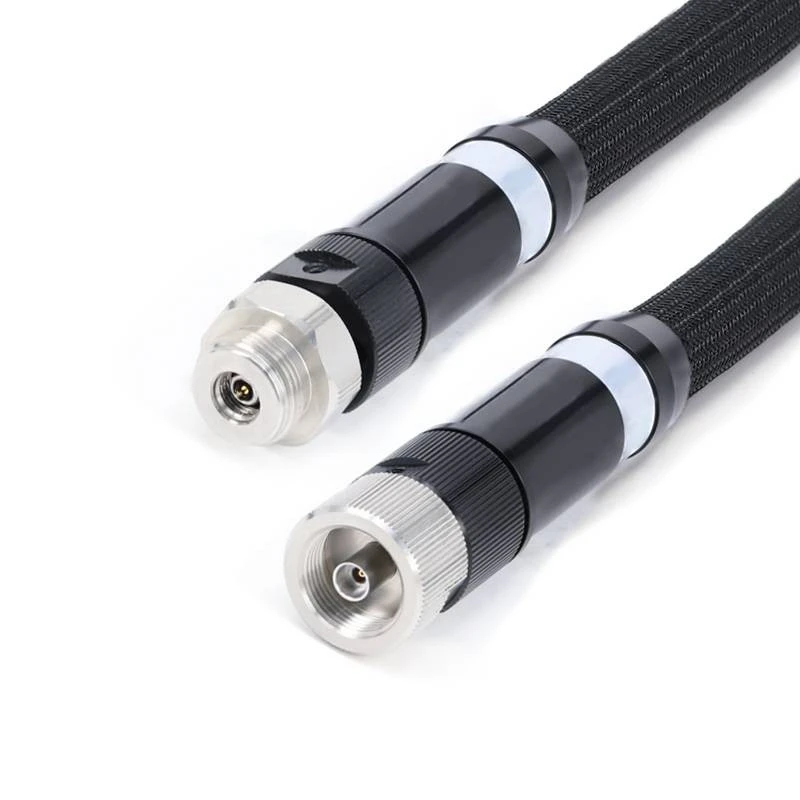

	Vna -292 f292f -630	2,92 мм НМД самка	2,92 мм самка	DC -40 ГГц	1.30
	Vna -292 m292f -630	2,92 мм НМД самка	2,92 мм НМД самка	DC -40 ГГц	1.30
	Vna -24 f24f -630	2,4 мм НМД самка	2,4 мм самка	DC -40 ГГц	1.35
	Vna -24 m24f -630	2,4 мм НМД самка	2,4 мм NMD самець	DC -50 ГГц	1.35

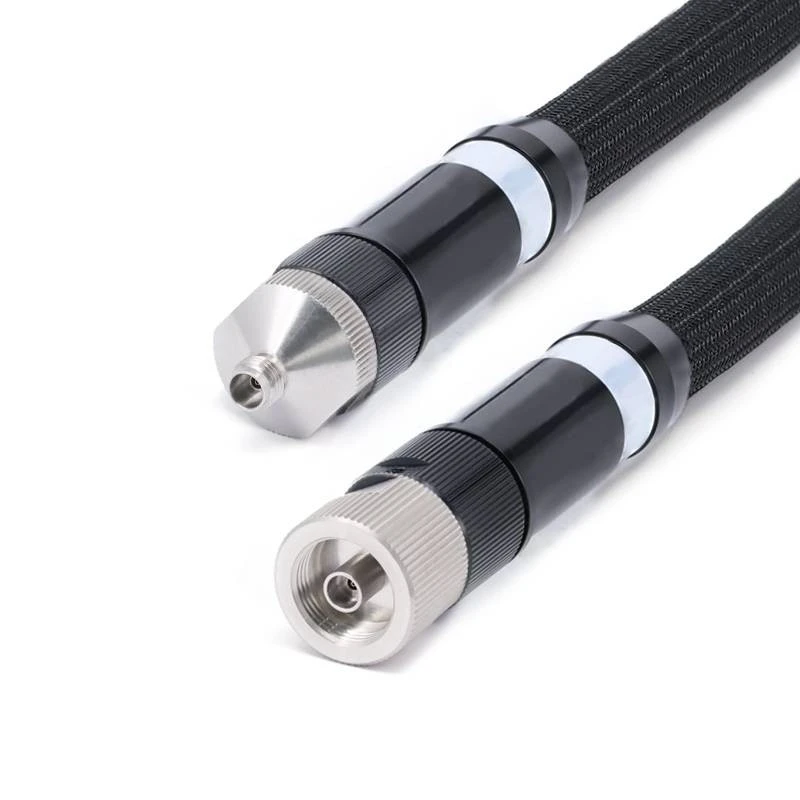

	Vna -185 f185f -630	1,85 мм НМД самка	1,85 мм самка	DC -67 ГГц	1.50

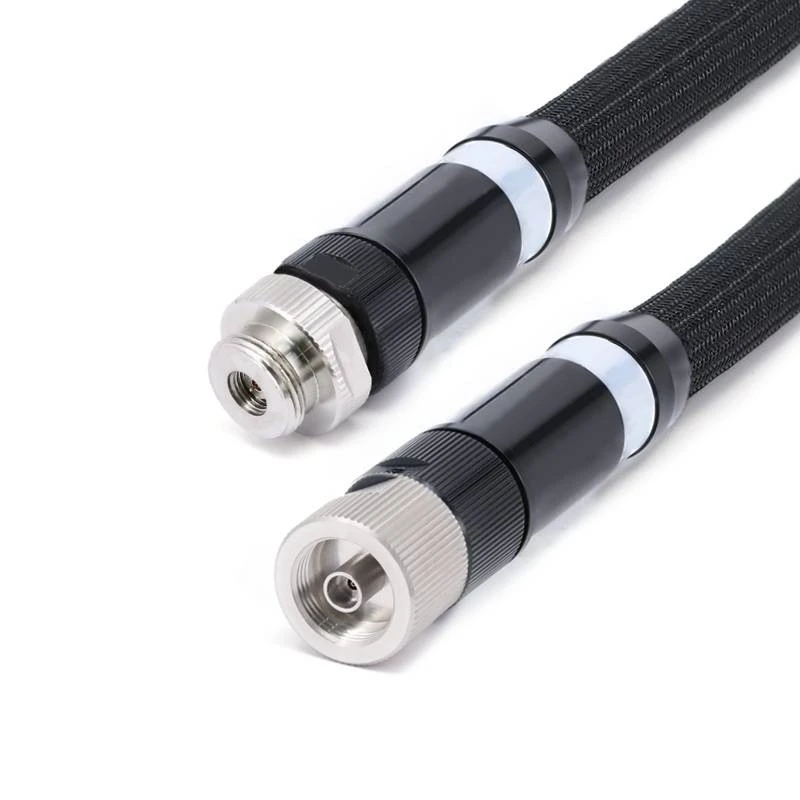

	Vna -185 f185m -630	1,85 мм НМД самка	1,85 мм NMD самець	DC -67 ГГц	1.50
