Термінальні роз'єми

Цей термінальний роз'єм має видатні продуктивність . Він може ефективно передавати сигнали через ультра -широку частотну діапазон RF від постійного струму ~ 110 ГГц, захист сигналу, що значною Легка . Більше того, вона може витримати численні вставки та видалення, забезпечуючи високі з'єднання надійності .

Він переважає зручність технічного обслуговування, що забезпечує пряму заміну та легку демонтаж та ремонт . із загально використовуваним відповідним імпедансом 50 Ом, він має низьку вставку, ефективно мінімізуючи втрату енергії сигналу ., він пропонує різноманітний спектр типів портів, включаючи Sma, 2. 92mm, 2, {{} 4,}}}} 92mmm, 2 GPO (SMP), GPPO (Mini-SMP) тощо, що дозволяє гнучку адаптацію до вимог різних пристроїв та систем RF.

Термінальні роз'єми в основному мають прямий через дизайн ., проте, підмножина цих роз'ємів поставляється в кутовому конфігурації на 90 градусів, пропонуючи гнучкість для задоволення різних вимог до встановлення .

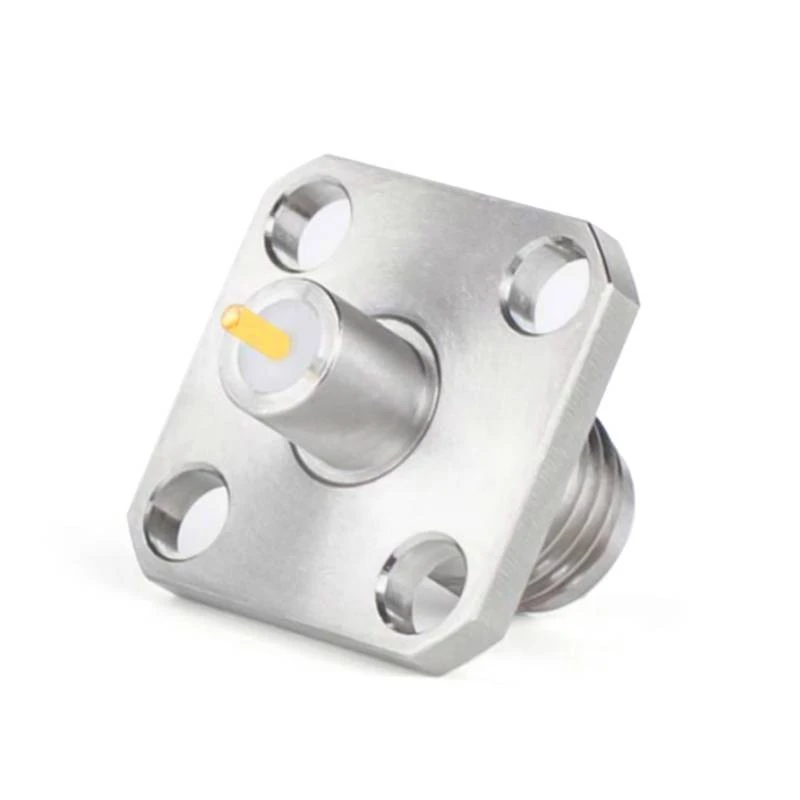

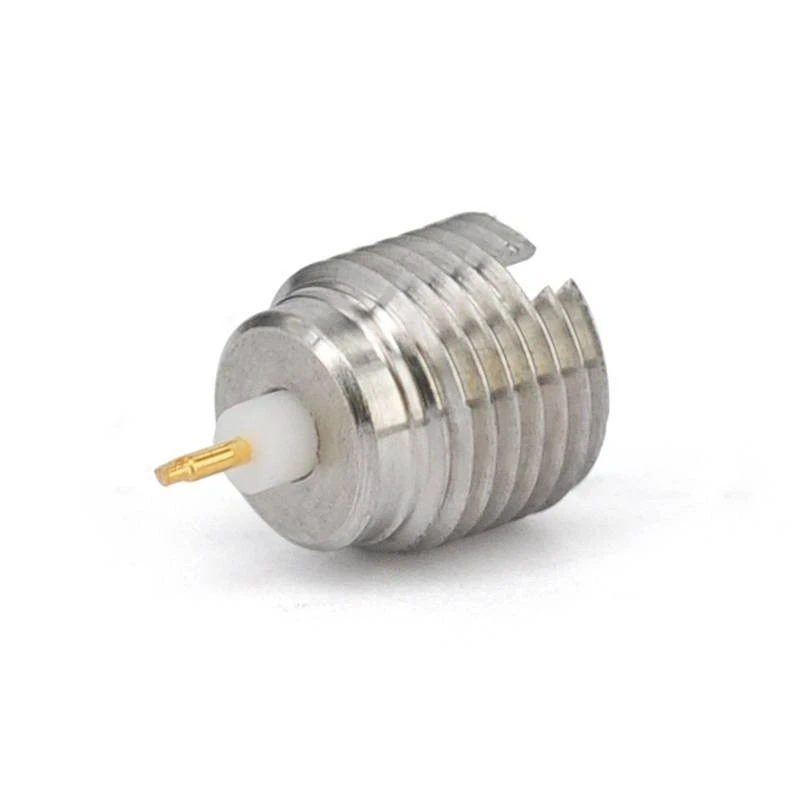

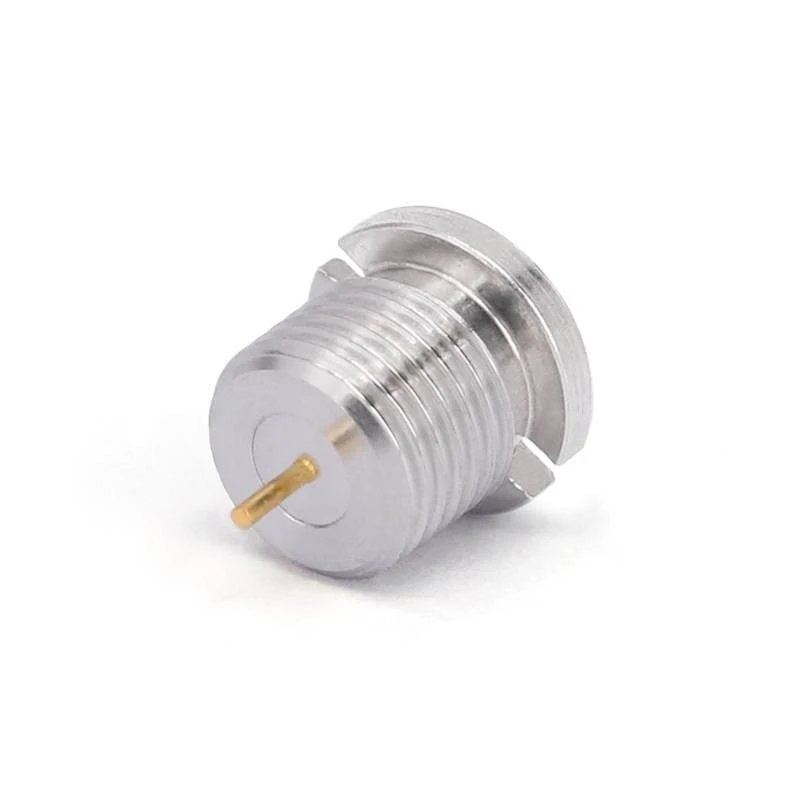

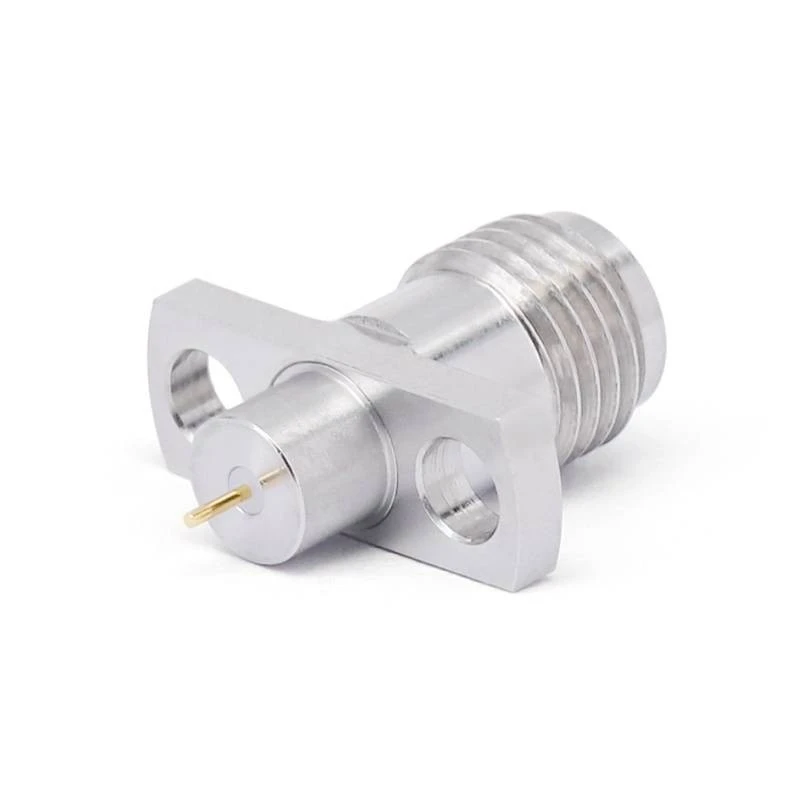

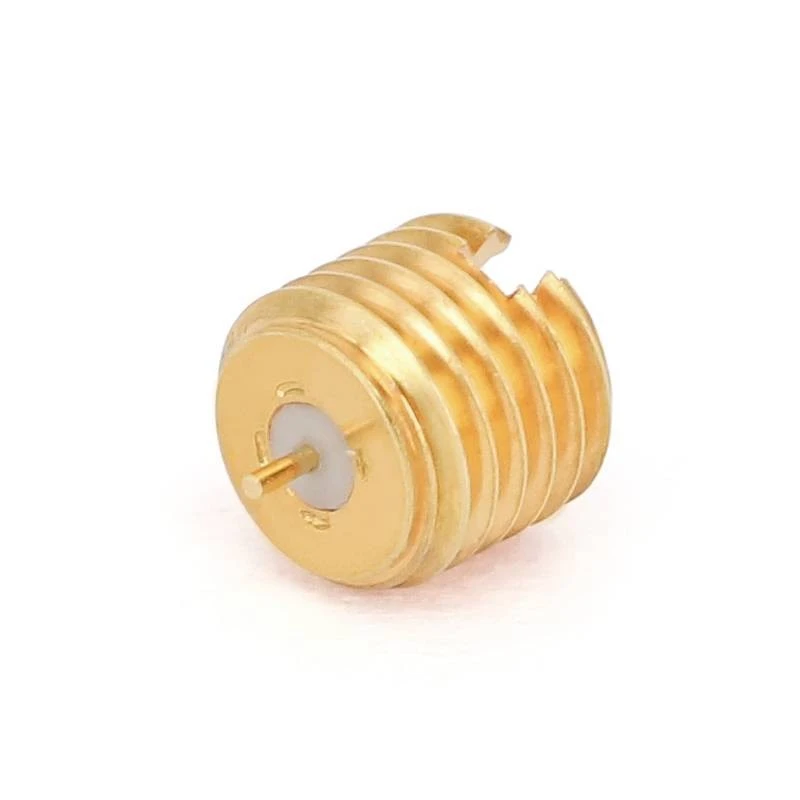

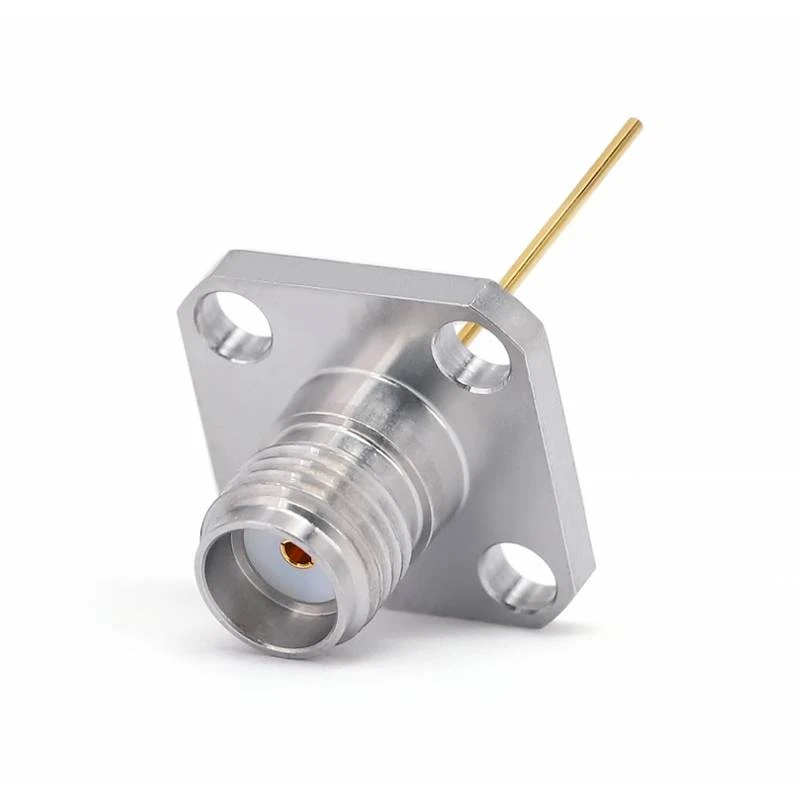

In terms of installation, a variety of options are available. The mounting flanges include both 4 - hole and 2 - hole configurations, enabling secure attachment in different setups. Additionally, terminal connectors with external - threaded interfaces provide reliable connections and easy installation.

Якщо мова йде про інтерфейс з корпусами або порожнинами, термінальні роз'єми підтримують три чіткі методи переходу . Метод повітря - Діелектрична стінка - забезпечує ефективну передачу сигналу з мінімальною перешкодою . ізоляції - діелектричної стінки - проникнення пропонує розширену електричну ізоляцію, що підходить для застосування, що вимагає строку, що вимагає, {}}}}}} # Метод проникнення стіни забезпечує чудове екранування та механічну стійкість, ідеально підходить для високих продуктивності та міцних середовищ .

With their outstanding performance, these terminal connectors are widely used in the field of communication infrastructure and are indispensable key components of base stations, satellite communication equipment, and wireless local area network (WLAN) systems. In the transceiver systems of various devices, they can efficiently match with RF components such as antennas and various transceiver modules, ensuring the accurate input and output of RF Сигнали та сприяють стабільній та ефективній операції всього зв'язку .

Роз'єми терміналів SMA

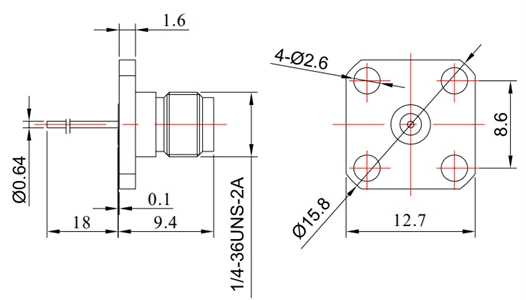

Ску	Частота	Штифт л	Штифт D	VSWR	Встановлення
Fr 2- sma-kfd0110	DC - 26.5 ГГц	18 мм	0,64 мм	1.15	Гвинт замикання

Ску	Частота	Штифт л	Штифт D	Контакт D	VSWR	Встановлення
Fr 2- sma-kfd0101	DC - 26.5 ГГц	2 мм	0,8 мм	4 мм	1.15	Гвинт замикання
Ску	Частота	Штифт л	Штифт D	Діелектрик D	VSWR	Встановлення
Fr 2- sma-kfd0405a	DC - 26.5 ГГц	1,3 мм	0,4 мм	3,2 мм	1.15	Гвинт замикання

Роз'єми терміналів SMA

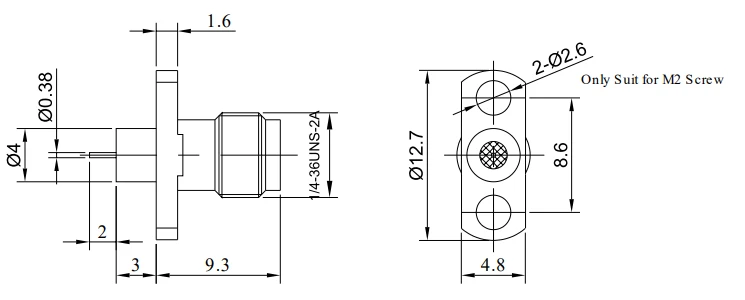

Ску	Частота	Штифт л	Штифт D	VSWR	Встановлення
Fr 2- sma-kfd0702	DC - 26.5 ГГц	2 мм	0,38 мм	1.15	Гвинт замикання

2,92 мм клемні роз'єми
Ску	Частота	Штифт л	Штифт D	Діелектрик D	VSWR	Встановлення
Fr 2-2.92- KFD0705	DC - 26.5 ГГц	1,5 мм	0,30 мм	1,67 мм	1.15	Гвинт замикання
Ску	Частота	Штифт л	Штифт D	Контакт D	VSWR	Встановлення
Fr 2-2.92- kfd0402	DC - 26.5 ГГц	1,5 мм	0,3 мм	4 мм	1.15	Гвинт замикання

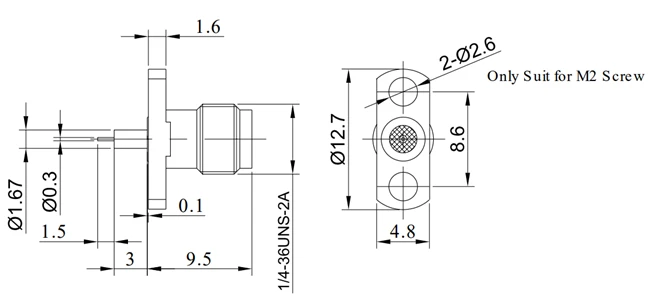

Ску	Частота	Штифт л	Штифт D	Діелектрик D	VSWR	Встановлення
Fr 2-2.92- kfd0405	DC - 26.5 ГГц	1,5 мм	0,3 мм	1,67 мм	1.15	Гвинт замикання

GPO (SMP) та GPPO (Mini-SMP) з'єднувачі
Ску	Частота	Штифт л	Штифт D	Контакт D	VSWR	Встановлення
Fr 2- gppo (m) -jd 1- f	DC - 65 ГГц	1,8 мм	0,30 мм	2,18 мм	1.32@18ghz	Пайка

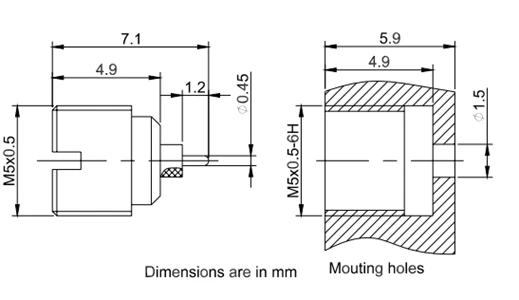

Ску	Частота	Штифт л	Штифт D	Гвинт	VSWR	Встановлення
Fr 2- gpo-jyd12g	DC - 26.5 ГГц	1,2 мм	0,45 мм	M5*0.5	1.40	Гвинтова нитка
Ску	Частота	Штифт л	Штифт D	Гвинт	VSWR	Встановлення
Fr 2- gppo-jyd 2- f	DC - 40 ГГц	1 мм	0,3 мм	M4*0.5_6g	1.22	Гвинтова нитка

Клемні роз'єми GPO (SMP)
Ску	Частота	Штифт л	Штифт D	Гвинт	VSWR	Встановлення
Fr 2- gpo-jyd26ag-l	DC - 26.5 ГГц	2 мм	0,45 мм	M5*0.5	1.40	Гвинтова нитка
Ску	Частота	Штифт л	Штифт D	Гвинт	VSWR	Встановлення
Fr 2- gpo-jyd26g-l	DC - 40 ГГц	2 мм	0,7 мм	M5*0.5	1.43	Гвинтова нитка
