Відмінності між використанням PIN-діода для управління напругою та використанням інтерфейсу PIN D-SUB 9- для управління механічним перемикачем RF

Відмінності між використанням штифтового діода для управління напругою та використанням інтерфейсу PIN-коду D-SUB 9- для управління механічним перемикачем RF відображаються в декількох аспектах, включаючи принципи роботи, індикатори ефективності та практичні програми . Тут детальний аналіз:



1. Принципи роботи

Контроль діодних діодів:
Пін -діод - це напівпровідниковий пристрій з структурою штифта . він модулює передачу сигналів RF, змінюючи провідність внутрішнього (i) шару через напругу від зміщення постійного струму .

Упередженість вперед: Зменшує опір шару I, що дозволяє проходити сигналів RF з мінімальними втратами .

Зворотна упередженість: Розширює область виснаження, блокуючи RF -сигнали .
Цей електронний перемикач-це твердий стан пристрою, що досягає швидкості перемикання від наносекунд до мікросекунд залежно від рівнів напруги .

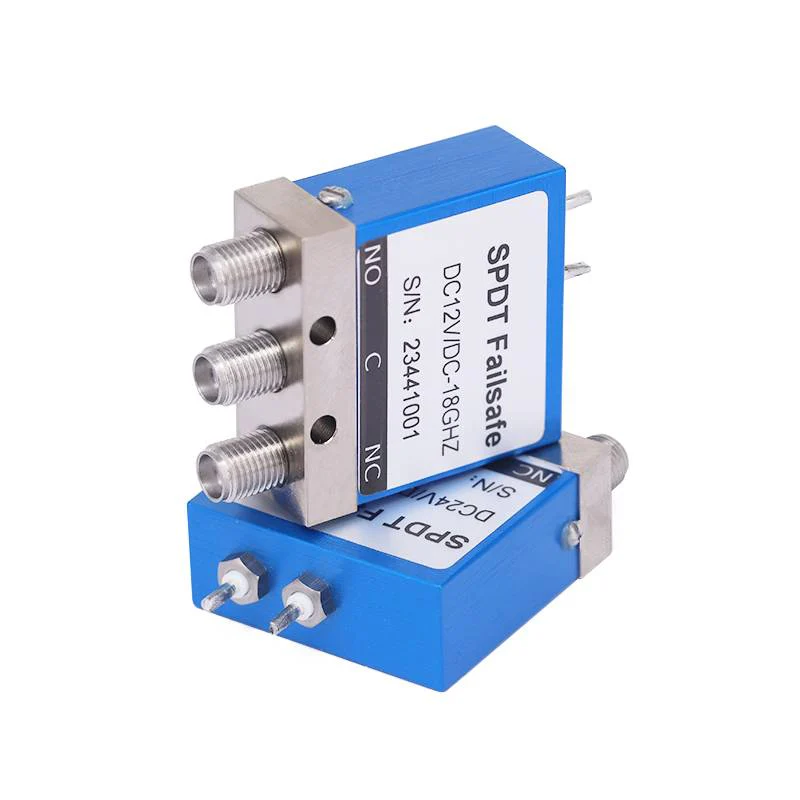

D-sub 9- pin + механічний перемикач:
The D-Sub 9-pin interface (such as the DE-9 connector) typically transmits digital control signals (e.g., TTL logic) to drive the RF mechanical switch. The switch switches RF signal paths by physically moving contacts. It requires an external drive circuit (наприклад, реле або транзистор) для перетворення логічних сигналів низької потужності в механічний рух .



2. Індикатори продуктивності

Швидкість перемикання
Діоди PIN мають швидкість перемикання наносекунд до мікросекунд, придатні для високочастотних застосувань, таких як 5G та радар;
Завдяки фізичному руху механічні комутатори працюють зі швидкістю мілісекунд і не підходять для швидкого перемикання сигналу .

Втрата вставки та ізоляція

Закріпляти діоди: Втрата вставки зазвичай 0 . 5–2 дБ у державі, залежно від частоти та зміщення ., ізоляція становить 20–60 дБ у зворотному зміщення, але зменшується на високих частотах . нелінійність шпильок Diodes може генерувати гармоніки, вимагаючи ретельної конструкції.

D-sub 9- pin + механічні комутатори: Втрата вставки надзвичайно низька (0 . 1–1 . 5 дБ) через широку діапазон частот . ізоляція відмінна (60–100 дБ), що має вирішальне значення для високопотужних або чутливих приймачів. Немає гармонічних спотворень через суто механічну роботу.



3. Потужність потужності

Діоди PIN можуть обробляти до кіловат потужності в імпульсних додатках (наприклад, радіолокатор) з правильним тепловим управлінням, але їх потужність безперервної хвилі (CW) обмежена самогріванням .
Механічні комутатори добре працюють у силі безперервної хвилі (наприклад, передавачами трансляції) з номінальною потужністю до десятків кіловаттс .



4. надійність та тривалість життя

Закріпляти діоди:
Вони не мають рухомих частин, можуть досягти більш ніж 10^9 операцій і мати сильну стійкість до вібрації .
Вони сприйнятливі до теплового стресу, і їх тривалість життя залежить від робочого циклу та умов охолодження .

Механічні вимикачі:
Їх тривалість життя обмежена (10^5–10^6 операцій) за рахунок контактного зносу .
Вони чутливі до фізичних потрясінь та вібрацій, що знижує їх надійність у суворих умовах .
