Відмінності та з'єднання між RF Circulators та RF ізоляторами

Принцип операції:

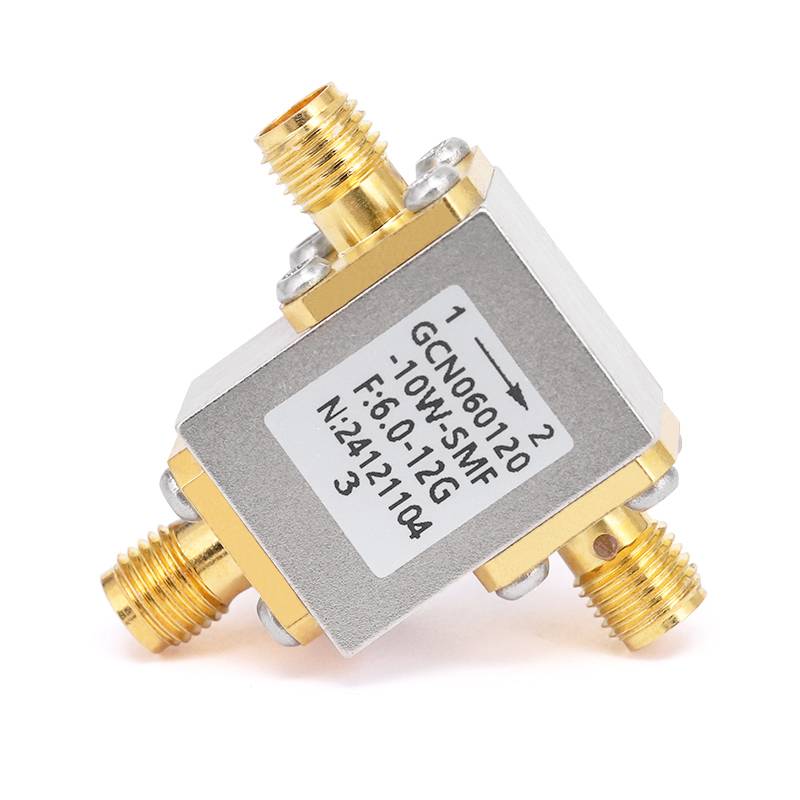

RF Циркулятор:

Циркулятор-це трипортовий (або більше) пристрій, який спрямовує RF-сигнали в певному напрямку між портами . Це забезпечує, що сигнали протікають з одного порту до наступного у визначеному напрямку .

Циркулятор працює на основі нелінійних ефектів магнітних матеріалів ., як правило, складається з обертового нелінійного матеріалу, з'єднаного з магнітним полем . У трипортовому циркуляторі, сигнал від порту 1 переходить до порту 2, переходить до порту 3, а сигнал порту 3 переходить назад до порту1.}}}}

Ізолятор РФ:

Ізолятор-це, як правило, двопортовий пристрій, який дозволяє сигналу протікати з одного порту до іншого, блокуючи будь-який сигнал від повернення до початкового джерела .

Подібно до циркулятора, ізолятор використовує магнітні матеріали для своєї роботи, але він має лише два порти . ізолятор запобігає потоку зворотного сигналу, виділяючи джерело з будь -яких відбитого сигналів, які можуть спричинити пошкодження або перешкоди .



Ключовий принцип роботи: магнітні матеріали

Обидва пристрої використовуютьФерромагнітні матеріали(e . g ., ферит) під статичним магнітним полем . Магнітне поле індукуєНереспрокальне розповсюдженняЗ сигналів RF, значення сигналу відрізняється при русі вперед vs . назад . Ця нереципрокація дозволяє:

Циркулятори для маршруту сигналів послідовно між портами .

Ізолятори для придушення зворотних сигналів (високе ослаблення у зворотному напрямку, низька втрата в напрямку вперед) .



Практичні програми: випадки використання реального світу

Циркулятори:

У радіолокаційних системах вони відокремлюють передані та отримані сигнали (передавач → антена → приймач без перешкод) .

У мережах зв'язку вони дозволяють двонаправленому потоку сигналу через один канал (e . g ., розділення сигналів uplink/downlink) .

Ізолятори:

Захисті підсилювачів RF шляхом блокування відбитої потужності від невідповідних навантажень (e . g ., антени з різним опором) .

Стабілізуйте генератори, запобігаючи витягування частоти, спричиненого відбиттям навантаження .



.
