Як вибрати низький підсилювач шуму (LNA)



Вибір підсилювача з низьким рівнем шуму (LNA) є критичним кроком у проектуванні радіочастотних (RF)\/мікрохвильових систем, таких як приймачі зв'язку, радари, супутникові посилання або датчики IoT. Ці системи повинні посилити слабкі сигнали, мінімізуючи шум. Основна мета - досягти балансу між ключовими показниками ефективності та конкретними вимогами системи. Нижче наведено покрокове керівництво щодо вибору LNA, що охоплює ключові параметри, міркування щодо застосування та практичні оперативні кроки.

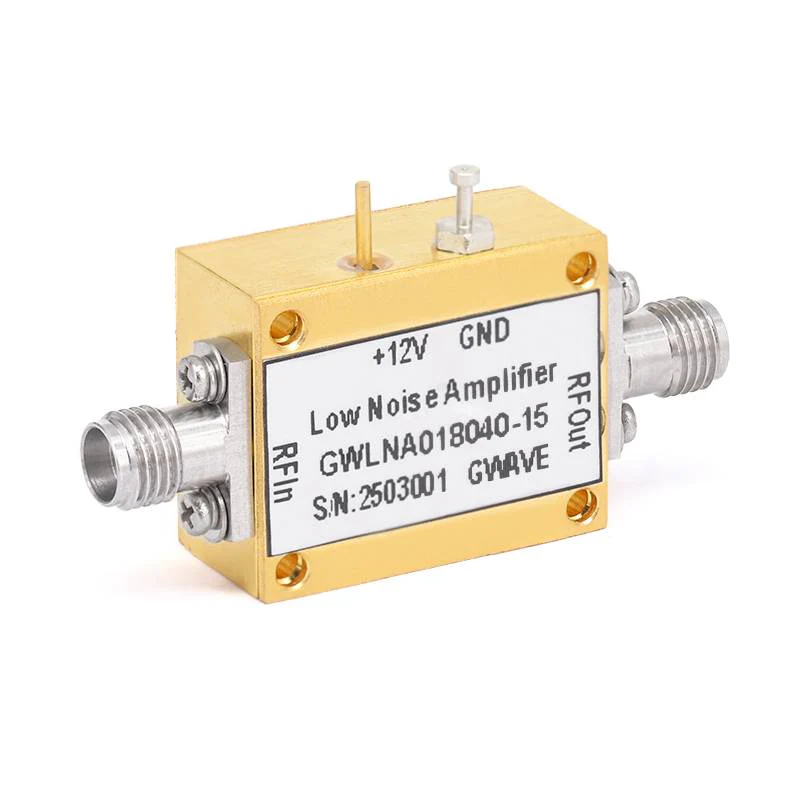

1. Основні принципи LNA

LNA - це перший активний компонент у ланцюзі приймача, відповідальний за посилення слабких вхідних сигналів (наприклад, з антени), вводячи найменшу кількість шуму. Його продуктивність безпосередньо впливає на загальну чутливість системи. Вибір невідповідного ЛНК може зменшити співвідношення сигнал-шум (SNR) і обмежити здатність приймача виявляти невеликі сигнали.



2. Ключові показники параметрів

a) Рисунок шуму (NF): Вимірює ступінь, в якій LNA вводить шум у сигнал, при цьому одиниця є децибелами (дБ). Формула розрахунку-це відношення відношення вхідного сигналу-шумів до відношення вихідного сигналу-шумів. Це найважливіший параметр LNA. Нижча цифра шуму означає, що вводиться менше шуму, що має вирішальне значення для приймачів високої чутливості (наприклад, супутникове зв'язок та обладнання радіострономії).



b) Виграш: Визначення: відношення вихідної потужності до вхідної потужності, в дБ. Він посилює слабкі сигнали до рівня, придатного до наступних етапів (таких як змішувачі та АЦП). Достатньо посилення гарантує, що сили сигналу достатньо для подолання шуму компонентів нижче за течією. Однак надмірно високий приріст може спричинити насичення наступних етапів.



c) Діапазон частот: Інтервал частоти, в якому LNA працює в межах визначених продуктивності (рисунка шуму, посилення, лінійність) діапазони. LNA повинна охоплювати діапазон робочої частоти системи.



d) Лінійність: Вимірює здатність протистояти спотворенню інтермодуляції (IMD), спричиненим сильними перешкодами. Чим вище IP3 (у DBM), тим краще лінійність.



Точка стиснення 1 дБ (P1DB): вхідна потужність, коли посилення LNA падає на 1 дБ, що відображає здатність LNA обробляти великі сигнали без спотворення. Це має вирішальне значення для середовищ із сильними перешкодами (наприклад, міськими РЧ -середовищами). Погана лінійність може призвести до спотворення інтермодуляції, що маскує слабкі цільові сигнали.



e) Споживання електроенергії: Потужність постійного струму, необхідна для роботи LNA (в МВт або W), зазвичай виражена напругою живлення (VCC) та струмом (ICC). Це має вирішальне значення для акумуляторних пристроїв (таких як датчики IoT та носячі пристрої). Потрібно вразити баланс між вимогами щодо енергоспоживання та енергоспоживання, щоб уникнути занадто великих або занадто малих.



3. Поширені помилки, яких слід уникати при виборі LNA

Ігнорування відповідності імпедансу: Погане узгодження може компенсувати переваги фігури з низьким рівнем шуму - переконайтеся, що LNA призначена для 50 Ом або додайте зовнішню мережу відповідності.

Нехтування лінійністю у сильних інтерференційних умовах: LNA з низьким рівнем шуму, але поганий IP3 вийде з ладу при сильних перешкодах.

Пріоритетний приріст над шумом: високий приріст, якщо не збігається з низьким шумом, посилить шум, введений самим LNA, що є марною силою.



Оцінюючи ці параметри по всій системі та узгоджуючи їх із системними вимогами, ви можете вибрати LNA, яка є оптимальною з точки зору чутливості, надійності та витрат.
