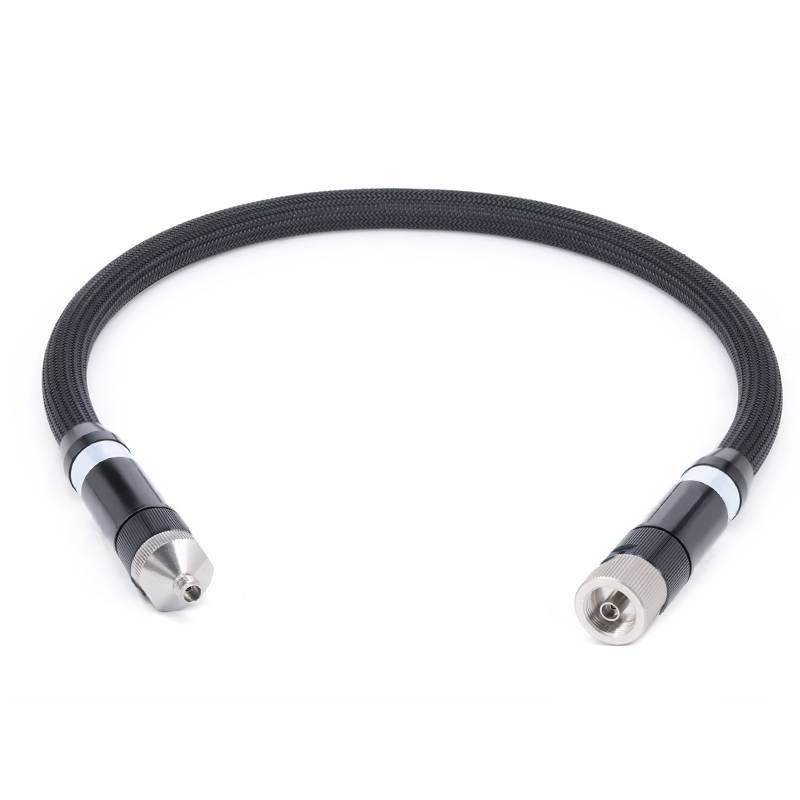

Чому тестові кабелі Vector Network Analyzer (VNA) часто дорогі



Висока вартість тестових кабелів векторної мережі (VNA) випливає з їх суворих вимог до продуктивності, спеціалізованих матеріалів, точних виробничих процесів та суворого контролю якості, серед інших факторів . Ось детальний аналіз ключових факторів, що сприяють їх високій вартості:

1. Надзвичайні вимоги до індексу продуктивності

Тестові кабелі VNA працюють у високочастотних діапазонах (як правило, від МГц до сотень ГГц) і повинні підтримувати надзвичайно високу цілісність сигналу, щоб забезпечити точне вимірювання параметрів, таких як S-параметри, втрата вставки, втрата повернення та стабільність фази .}

Ключові вимоги до продуктивності включають:

Низька втрата вставки: У діапазонах високої частоти (e . g .,> 18 ГГц), навіть незначні резистивні або діелектричні втрати можуть заважати результатам вимірювання {. кабелів повинні використовувати провідники з низькою стійкою

Висока втрата повернення (відповідність імпедансу): Вимірювання vna надзвичайно чутливі до відбиття сигналу . кабелі повинні підтримувати точний характер характеру (як правило, 50 опер) з мінімальною варіацією по всій довжині та частотному діапазоні . будь -якою невідповідністю імпедансу введе помилки, тому розмірні допуски провідників та дорів дюйми).

Фазова стабільність: Фазові зрушення, спричинені рухом кабелю (наприклад, згинання) або змінами температури, повинні бути незначними . Це вимагає спеціальних конструкцій (таких як герметично ранові внутрішні провідники) для стабілізації фази, тим самим збільшуючи складність .

Електромагнітні інтерференції (EMI)/радіочастотна інтерференція (RFI) екранування: Щоб запобігти зовнішньому втручанням та витоком сигналу, кабелі використовують багатошарове екранування (наприклад, мідна коса + алюмінієва фольга + провідний полімер), що збільшує витрати на матеріальні та трудові витрати .



2. Спеціалізовані матеріали

Матеріали, що використовуються у кабелях VNA, ретельно вибираються для задоволення високочастотних продуктивності та вимог до стабільності:

Провідники: Мідь з високою чистотою мідь з сріблом/золотим покладеним сріблом використовується для зменшення втрати ефектів шкіри на високих частотах . золото-покриття (дорогого, але високостійкі корозії) часто використовується для роз'ємів та внутрішніх провідників .}}}

Діелектрики: Необхідні високо стабільні діелектрики, такі як розширений PTFE, необхідні . Ці матеріали мають низьку і стабільну діелектричну константу (εR), які можуть підтримувати стійкість імпедансу зі змінами температури та частоти, але вони дорогі і важкі для обробки .

Обшивка: Довговічні, але гнучкі матеріали (такі як фторополімери, поліуретан або нейлонові коси) використовуються для протистояння механічному напрузі (згинання, стирання) та екстремальних температур (-55 ступінь до +150 ступінь) {{2}



3. Проектування точності та процесів Precision

Конструкція та виробництво кабелів VNA потребують точності на рівні мікрометра:

Розмірні допуски: Геометрії внутрішніх провідників, діелектриків та зовнішніх щитів повинні бути рівномірними, щоб уникнути змін імпедансу ., наприклад, концентрація внутрішніх та зовнішніх провідників (для запобігання відбитків, спричинених ексцентриситетом), повинна керуватися в межах діапазону мікрометра .}}

Складні структури: Багато високочастотних кабелів приймають вдосконалені конструкції, такі як 塑形 структури стабільності фази та PTFE з низькою щільністю для зменшення ваги та втрат .

Високоточні посібники: Критичні компоненти ультра-високочастотних кабелів (наприклад, роз'ємів) можуть вимагати ручної збірки та налагодження для задоволення специфікацій, що збільшує витрати на оплату праці .



4. Високопродуктивні роз'єми

Роз'єми є критичною частиною кабелів VNA, і погано виконані роз'єми можуть бути головним джерелом помилок вимірювання . вони потребують:

Точна обробка: Роз'єми (наприклад, SMA, 3 . 5 мм, 2,4 мм, 1,85 мм) обробляються з міді з високоякісним або берилієм (яка має пружинні властивості) з допусками, що контролюються в межах ± 0,0001 дюйма.

Обробка лікування: Золото або родієве покриття (товщиною 5–50 мікроінчей) забезпечує низьку контактну опір, корозійну стійкість та повторювані спаровування (вирішальне значення для калібрування) .}}}

Тестування та перевірка: Кожен роз'єм потрібно перевірити на співвідношення хвилі стоячої напруги (VSWR), втрати вставки та механічну довговічність (тисячі циклів вставки/вилучення), що збільшує час виробництва .



5. Екологічна довговічність

Кабелі VNA повинні протистояти суворими умовами в лабораторному, заводському чи польовому тестуванні:

Гнучкість та надійність: Вони повинні витримати повторне згинання, скручування та стирання без деградації в продуктивності . Це вимагає вдосконалених конструкцій внутрішньої підтримки та міцної обшивки .

Температура та погода: Матеріали повинні залишатися стабільними в широкому температурному діапазоні, вологому середовищі та впливу хімікатів (таких як масла та розчинники) ., отже, використовуються дорогі інженерні пластмаси та еластомери
