Калібрувальні набори зонду: Детальний посібник від підготовки до технічного обслуговування

Калібрувальні набори зонду є критичними інструментами у високочастотних електронних тестуваннях (наприклад, RF, мікрохвильова піч, міліметрові хвилі та додатки Terahertz). Вони усувають систематичні помилки, введені тестовими зондами, кабелями та роз'ємами. Правильне використання цих наборів забезпечує точні вимірювання параметрів пристрою-тесту (DUT), включаючи імпеданс, S-параметри та втрати вставки. Нижче наведено вичерпний посібник, що охоплює все - від підготовки до технічного обслуговування.

1. Розуміння ролі калібрувальних наборів зонду

Калібрувальні набори зонду складаються з точних інженерних стандартів (наприклад, коротких, відкритих, навантаження, через стандарти лінії передачі), розроблені для характеристики та виправлення помилок у тестових системах на основі зондів. Ці помилки включають:



Помилки відбиття: Викликано невідповідністю імпедансу в зондах, кабелях або роз'ємах.

Помилки передачі: Ослаблення або фазові зрушення в сигнальному шляху.

Помилки, пов’язані з контактами: Поганий електричний контакт між зондами та DUTS або стандартами калібрування.



Вимірюючи ці відомі стандарти, тестові системи (наприклад, векторні мережеві аналізатори, VNA) обчислюють модель помилки, яка потім використовується для виправлення подальших вимірювань DUT.

2. Покладання фундаменту для точної калібрування

2.1 Контроль тестового середовища

Температура та вологість: Виконайте калібрування в стабільному середовищі (як правило, 23 градусів ± 2 градусів з 45–55% відносною вологістю). Коливання температури викликають розширення матеріалу або скорочення, змінюючи електричні властивості зондів та стандартів.

Чистота: Робота в без пилу. Забруднення (пил, масла, флюс залишки) на підказки зонда або стандарти калібрування погіршують якість електричної контакту та вводять шум вимірювання.

2.2 Огляд обладнання

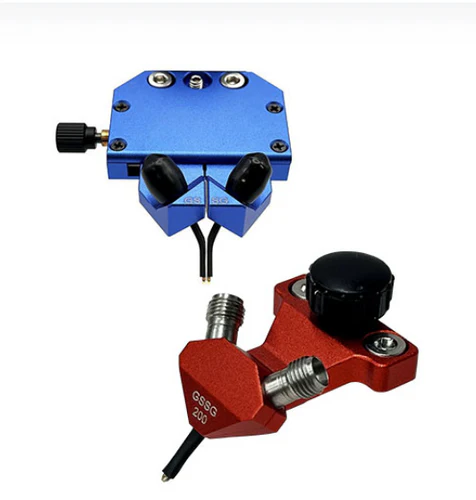

Зонди: Перевірте наявність фізичних пошкоджень (наприклад, зігнуті поради, зношені контакти) або забруднення. Очистіть кінчики обережно за допомогою стисненого повітря або без ворсувань, змочених ізопропіловим спиртом.

Кабелі та роз'єми: Перевірте коаксіальні кабелі на наявність перегинів або пошкоджень; Переконайтесь, що роз'єми чисті та належним чином пов'язані для запобігання втрати сигналу.

Калібрувальні набори: Перевірте, що стандарти пошкоджені (наприклад, без подряпин на навантажувальних поверхнях, без зігнутого штифта в стандартах).

2.3 Налаштування системи

Потужність на систему VNA та тестування не менше за 30 хвилин до калібрування, щоб компоненти могли досягти термічної стабільності.

Підключіть зонди до VNA за допомогою кабелів, забезпечуючи щільні (але не надто обтяжені) з'єднання для запобігання витоку сигналу.

3. Вибір відповідного методу калібрування

Калібрувальні набори зонду підтримують декілька методів, вибрані на основі діапазону частот, типу зонду (наприклад, GSG, SG) та геометрії DUT:



Метод	Ключові стандарти	Діапазон частот	Ідеальні програми
Солт	Короткий, відкритий, навантаження, через	DC - 18 ГГц	Коаксіальні зонди, плоскі структури (PCB)
TRL	Через, відобразити, лінію	10 ГГц - 110 ГГц	Високочастотні, некоаксіальні структури (наприклад, хвилеводи, мікросмури)
LRM	Лінія, відображення, відповідність	1 ГГц - 40 ГГц	Збалансовані зонди, асиметричні структури

4. Детальні етапи калібрування

4.1 Стандарти калібрування кріплення

Закріпіть підкладку калібрувального набору (наприклад, глинозем, кварц) до стабільного робочого столу та узгоджуйте його з позиціонер зонда. Переконайтесь, що підкладка є плоскою, щоб уникнути нерівності наконечника зонду.

4.2 Правильно позиціонування зондів

Використовуйте мікроскоп для вирівнювання наконечників зонда з накладками стандартів калібрування (наприклад, короткі прокладки, відкриті прокладки).

Нанесіть легкий, рівномірний тиск, щоб забезпечити хороший електричний контакт без пошкодження стандартів або зондів. Надмірний тиск деформує прокладки, тоді як недостатній тиск викликає переривчасті з'єднання.

4.3 Виконання калібрування через ВНК

Запустіть програмне забезпечення для калібрування VNA та виберіть обраний метод (наприклад, Solt).

Дотримуйтесь підказок для вимірювання кожного стандарту послідовно:

Короткий: Теоретично ідеальний короткий (0 ω) для характеристики відбиття на кінчику зонда.

ВІДЧИНЕНО: Структура з нескінченним опором (наприклад, повітряний зазор) для вимірювання обмертних полів.

Навантаження: Навантаження на 50 Ом для калібрування для втрати сигналу.

Через: Пряме з'єднання між парами зонда для калібрування шляхів передачі.

VNA обчислює терміни помилки (наприклад, відстеження відбиття, відстеження передачі, ізоляцію) та зберігає їх для виправлення в режимі реального часу.

5. Поширені помилки, яких слід уникати

Нехтування факторами навколишнього середовища: Калібрування в погано вентильованих або високотемпературних середовищах викликає тепловий дрейф.

Брудні стандарти або зонди: Забруднення діють як паразитарні резистори/конденсатори, спотворюючи результати.

Надмірний тиск зонду: Пошкоджує поради зонду та стандартні прокладки, що призводять до постійних помилок.

Висновок

Правильне використання наборів калібрування зонда є основним для надійного електронного тестування. Дотримуючись суворих протоколів підготовки, вибираючи відповідні методи, виконуючи точні етапи калібрування та підтримання стандартів, інженери забезпечують вимірювання точно відображають характерні характеристики DUT для проектування високоефективних пристроїв РФ, мікрохвильової та міліметрової хвилі.
