Структура плати PCB

Структура плати друкованої плати в основному включає різні структури шару платі, такі як одношарові дошки, двошарові дошки та багатошарові дошки . Докладно-це детальний структурний аналіз:

1. одношарова плата
Структурна композиція: Є мідна фольга лише на одній стороні, і з іншого боку не розміщується мідна фольга . компоненти без мідної фольги, а сторона мідною фольгою в основному використовується для проводки та паяльної пайки .
Сценарії додатків: підходить для простих схем, таких як електронні годинники, іграшки тощо . його виробничий процес простий, а вартість низька, але його функції відносно один .

2. Двошарова плата
Матеріал підкладки: Загально використовується fr -4, що є сумішшю скляного волокна та епоксидної смоли ., вона має хорошу механічну міцність, ізоляцію та тепловідповідач, і може забезпечити стабільну підтримку для ланцюгової плати .}}}}}}
Пробній провідний шар: тобто мідна фольга, яка розподіляється на верхніх та нижніх сторонах підкладки . різних схем утворюється через процес травлення для поточної передачі . Товщина мідної фольги може бути вибрана відповідно до вимог ., наприклад, 1 унція (Oz), а також у.е. Мідна фольга підходить для звичайних схем .
Ізоляційний матеріал: PP (Prepreg) використовується як ізоляційний матеріал посередині двошарової плати . Це суміш напіввиробленої смоли та скляного волокна, яка може міцно зв’язати два шари разом і переконатися, що між двома шарами не було короткого замикання .}}
Матеріал захисту від поверхні: включаючи маску для паянок та шар шовковиписного екрану . Маска припою, як правило, зелена, червона або чорна чорнила, яка використовується для захисту мідної фольги від окислення та іржі, і запобігання протікання припою до небажаних місць під час паяльної пайки, а лише накладки піддають міді; Шовковий шар, як правило, білий чорнило, що використовується для друку тексту або символів, таких як положення компонентів та моделі на платі друкованої плати, полегшуючи збірку та технічне обслуговування .
Application scenarios: The production process is relatively simpler than that of multi-layer boards. It is suitable for medium-complexity circuits, such as audio equipment, TV sets, etc. Components can be arranged on both sides of the board, and the wiring space is relatively more abundant than that of single-layer boards.

3. Багатошарова плата
Шар сигналу: Використовується для розміщення компонентів та проводки, це основний шар, що з'єднує різні компоненти, включаючи верхній шар (верхній шар), нижній шар (нижній шар) та багаторазовий проміжний шар проводки сигналу . його конструкція проводки безпосередньо впливає на продуктивність та надійність протягом усієї PCB .
Шар живлення та наземний шар: Зазвичай розташований у середньому шарі, використовується для забезпечення стабільного джерела живлення та заземлення для всієї плати кола .}, наприклад, у чотирьохшаровій платі, середній шар 1 може слугувати "спеціальним каналом живлення", наприклад, +5 v лінії для живлення, а також на протягуючій частині, а також на протягуючому шарі, що знаходиться в шарі, 2-го шару. або служити шаром електропроводки для іншої групи сигнальних ліній .
Ізоляційний шар: FR -4 або інші ізоляційні матеріали використовуються для розділення різних провідних шарів, запобігання коротких схем та забезпечення незалежності та стабільності сигналів .

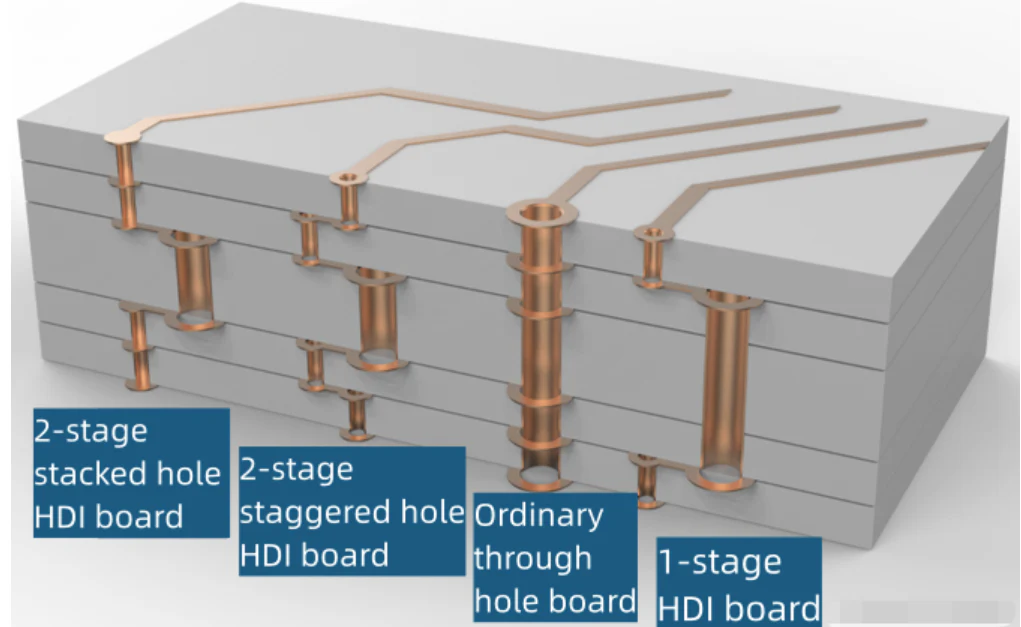

Віас: включаючи отвори, сліпі отвори та закопані отвори . через отвори, що проходять через всю дошку, і використовуються для з'єднання ланцюгів різних шарів і встановлення традиційних компонентів; Сліпих отворів використовуються для підключення верхнього шару та внутрішніх шарів, як правило, для високочастотної передачі сигналу, що може зменшити довжину шляху і зробити передачу сигналу швидше; Поховані отвори відповідають за електричні з'єднання між внутрішніми шарами . у дошках високої щільності, комбінація сліпих отворів та закопаних отворів може вмістити більше ліній, уникаючи занадто товстої дошки .
Шар обробки поверхні: Подібно до двошарової дошки, він має маску для припою та шовко екрану, які відіграють ролі захисту та ідентифікації ., крім того, деякі висококласні багатошарові дошки також пройдуть поверхневі золоті та інші обробки для поліпшення провідності та стійкості до коробки .
Сценарії додатків: Підходить для високочастотних, високошвидкісних та високочастотних складних схем, таких як комп'ютерні материнські дошки, материнські дошки для мобільних телефонів тощо . Кількість шарів можна збільшити, щоб відповідати вимогам продуктивності ланцюга .
