Все про з'єднувачі SMA



Роз'єм SMA-широко використовуваний RF коаксіальний роз'єм, відомий своєю високою продуктивністю та універсальністю ., він був розроблений Bendix Scintilla у 1950-х роках, а назва "SMA" означає як субмініатура версії A . її дизайн має намір працювати в різних умовах, що займається різними працівниками, що включає в себе ефективно в р. Сигнали .



1. Основні функції роз'ємів SMA

Розмір: Роз'єми SMA мають компактну структуру із зовнішнім діаметром провідника 0 . 141 дюйм, що робить їх придатними для додатків з обмеженим простором.

Діапазон частот: вони зазвичай працюють до 18 ГГц, хоча деякі високоефективні версії можуть досягти 26 . 5 ГГц або навіть вище.

Імпеданс: Більшість роз'ємів SMA - це 50 Ом, що є стандартною конфігурацією для RF та мікрохвильових систем .

Механізм з’єднання: приймає різьбову конструкцію зчеплення з 1/4 дюйма, 36 ниток на дюйм UN UNC.

Матеріали SMA та процеси обробки поверхні

Оболонка зазвичай виготовляється з латунної та нержавіючої сталі, і її можна покласти (наприклад, нікель, золото) для підвищення стійкості до корозії та провідності .

Центральним провідником може бути мідь мідь, латунь або мідь з берилієм, із золотою поверхнею для досягнення оптимальної передачі сигналу .}

Співвідношення хвилі напруги (VSWR): високоякісні роз'єми SMA мають низький VSWR (як правило, нижче 1 . 2: 1 нижче 12 ГГц), що означає ефективну передачу сигналу з мінімальним відображенням.



2. Типи з'єднувачів SMA

Роз'єми SMA поставляються в різних конфігураціях відповідно до різних програм:

Відповідно до типів портів, їх можна розділити на: Standard Port SMA, Sma-Connect SMA та зворотна полярність SMA .}

Згідно з структурними стилями, їх можна розділити на прямі та праві кутні типи . прямі роз'єми використовуються для з'єднань серії, тоді

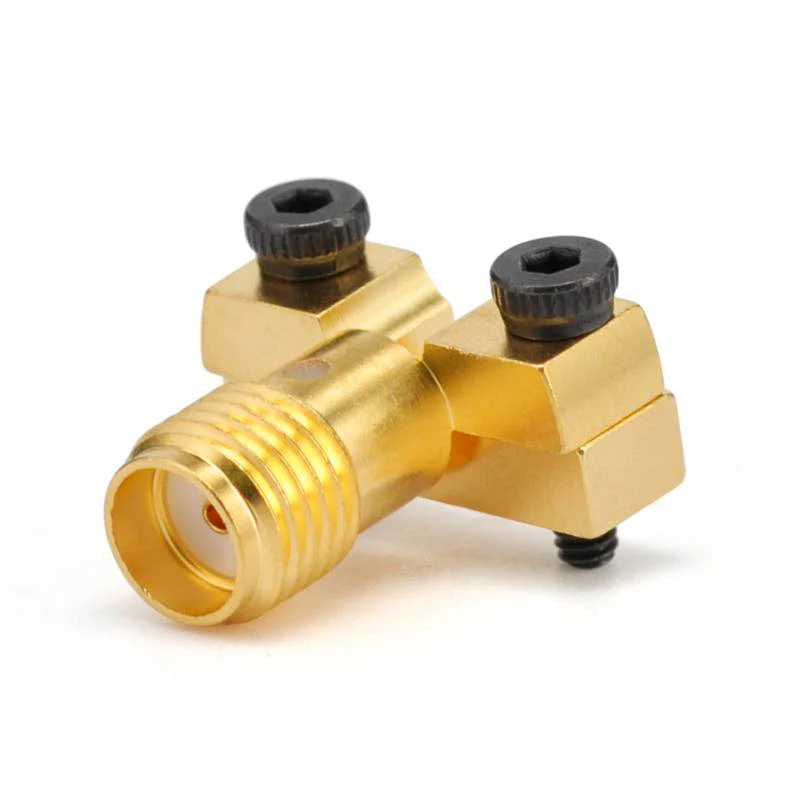

Згідно з методами встановлення, їх можна розділити на регулярні та панельні типи кріплення . роз'єми панелі кріплення панелі призначені для встановлення на панелях або корпусах, з різними типами, такими як фланці отвору {}} та круглі фланці .



3. Загальне використання SMA

У полі телекомунікацій роз'єми SMA широко використовуються на станціях мобільних телефонів, супутникових системах та обладнанням бездротового зв'язку .}}

У тестовій техніці вони використовуються в тестувальних пристроях, таких як осцилоскопи, мережеві аналізатори та генератори сигналів .

У антенних системах роз'єми SMA часто використовуються для підключення антен у бездротових системах .

У RF -схемах вони знаходяться в багатьох РФ, таких як підсилювачі, фільтри та змішувачі .

Нотатки



4. Потужність потужності:

Хоча роз'єми SMA підходять для RF-систем з низькою потужністю та середньою потужністю, вони можуть бути не підходящими для додатків з високою потужністю . для вищих сценаріїв потужності, інші роз'єми, такі як N-тип або 7/16- тип можуть бути більш доречними .

Механічна довговічність: Порівняно з деякими більшими роз'ємами, роз'єми SMA відносно крихкі, особливо з точки зору вирівнювання PIN та витримки механічного напруження ., отже, слід подбати про обробку та встановлення .



Сумісність: Вибираючи роз'єми SMA, переконайтеся, що чоловічі та жіночі роз'єми збігаються з точки зору розміру та опору потоку, щоб забезпечити гарне з'єднання ., вони також можуть бути взаємопов'язані з 2 . 92 мм та 3,5 мм портів.
