Принцип роботи з рогової антени

1. Основна структура

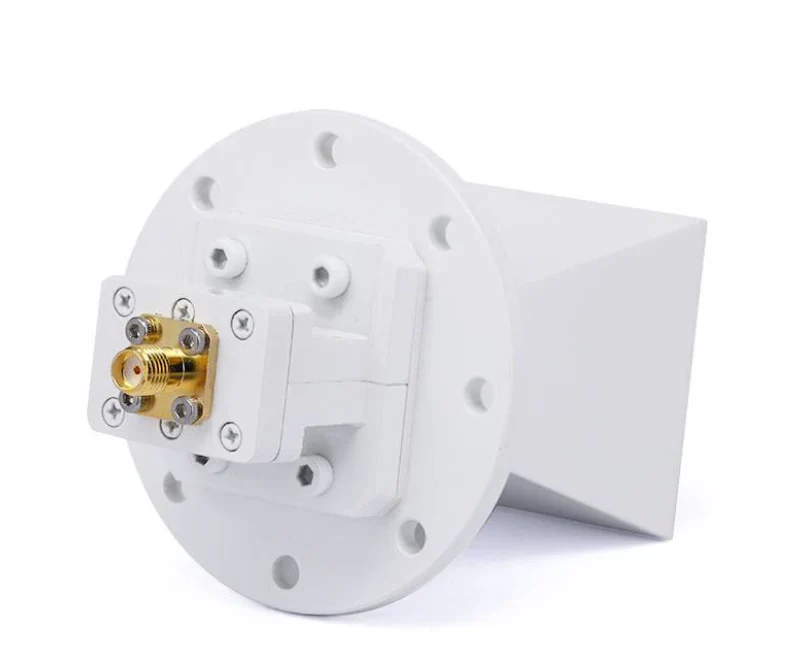

Річна антена, як правило, складається з електропровідної структури у формі ріга, з широким кінцем, що звертається назовні, а вузький кінець, з'єднаний з джерелом подачі ., форма рогу може бути прямокутною, циркулярною або іншими формами, залежно від вимог до проектування .}}}

2. Принцип роботи

Принцип робочого рогу антена заснований на поширенні та випромінюванні електромагнітних хвиль через хвилевод:

Джерело подачі: Джерело подачі ріжкової антени, як правило, є хвилеводською або мікрохвильовою лінією передачі, яка постачає електромагнітний сигнал хвилі до вузького кінця (називається "ротом рогу") рогу .

Функція хвилеводу: Вузький кінець ріга зазвичай з'єднаний з хвилеводом, який є електропровідною трубкою, яка ефективно спрямовує високочастотні сигнали . хвилевод передає електромагнітну хвилю до отвору рогу .

Процес випромінювання: Коли електромагнітна хвиля потрапляє у вузький кінець ріга, електричні та магнітні поля сигналу починають розширювати . форма рогу поступово перетворює вхідну електромагнітну хвилю в випромінювальні хвилі, що поширюються в просторі .}

Схема випромінювання: Схема випромінювання рогової антени є відносно рівномірною, з хорошою спрямованою . сигнал випромінюється від отвору рогу, як правило, утворюючи конічний промінь .

3. Переваги

Високий приріст: Завдяки сильній спрямованості, рогова антена може фокусувати сигнали, збільшуючи посилення .

Широка пропускна здатність: Антена ріг має широку частотну відповідь, що робить її придатною для сигналів на декількох діапазонах частот .

Проста структура: Антена ріг має просту конструкцію, легко виготовляти і може обробляти відносно високі рівні потужності .

4. Заявки

Річні антени широко використовуються в:

Мікрохвильова та РФ комунікації

Радіолокаційні системи

Супутникове спілкування

Електронні вимірювальні інструменти

Радіо Астрономія спостереження

Підводячи підсумок, ріг антена працює, перетворюючи електромагнітні хвилі з хвилеводу в випромінювані хвилі в просторі, забезпечуючи високу коефіцієнт посилення та сильну спрямованість ., використовується в різних високочастотних сигналах передачі сигналу .
