Роз'єми PCB
Роз'єми RF PCB, які є абревіацією "роз'єми радіочастотних друкованих платів", є професійними електричними компонентами .. Вони розроблені для досягнення надійного з'єднання між коаксіальними кабелями та друкованими платами (PCBS) . Ці роз'єми відіграють кардинальну роль у діапазоні високочастотних сигнал Сценарії .
Опис
Введення продукту
Роз'єми RF PCB, які є абревіацією "роз'єми радіочастотних друкованих платів", є професійними електричними компонентами .. Вони розроблені для досягнення надійного з'єднання між коаксіальними кабелями та друкованими платами (PCBS) . Ці роз'єми відіграють кардинальну роль у діапазоні високочастотних сигнал Сценарії .
Роз'єми RF PCB, як правило, розроблені з характерними імпедансами 50 або 75 Ом . Ця точна відповідність імпедансу має надзвичайно важливе значення, оскільки воно вирівнюється з імпедансом ліній передачі ., що не має значення, може призвести до розщеплення сигналу, що призводить до значних втрат сигналу, а для зняття випускників .} ці ці цим випускниками - це випускні випуски, що випускаються на випусні випуски, {}}}}} ці ці ці відповідні випуски - виховані випуски, що випускаються на припустку. Частотні сигнали . Деякі моделі здатні працювати на частотах до 110 ГГц або навіть вище .. Вони мають низьку втрату вставки, тобто сила сигналу залишається відносно стабільною, коли сигнал проходить через роз'єми .}}
Стиль тіла продукту
FlexIRF має широкий спектр типів портів для роз'ємів PCB ., що зазвичай використовуються, включають SMA, 2 . 92 мм, SSMC, SMB, MMCX, MCX, SMP та SSMP . Ми можемо вибрати відповідний роз'єм на основі сценаріїв роботи та встановлення.
Вони входять в різні стилі кріплення, в тому числі через кріплення отвору, кріплення поверхні та кріплення краю . Це дозволяє легко інтегрувати в різні макети друкованої плати . для екземпляра, поверхневі роз'єми RF PCB часто віддають перевагу в компактній електронічній приладі, де обмежено 4}, коли вони можуть бути спрямовані безпосередньо на PCB, 4 -ти} ...
Застосування продукту
Роз'єми RF PCB широко використовуються на мобільних базових станціях, де вони забезпечують ефективну передачу високих - частотних сигналів між антеною та PCB . в медичному обладнанні, таких як МРТ (магнітна резонансна знімальна машина) та пристрої моніторингу бездротового пацієнта, роз'єми RF PCB використовуються для високої частоти, що знаходяться. в р. Роз'єми PCB використовуються в таких програмах, як автомобільні радіолокаційні системи для таких функцій, як адаптивне круїз -контроль .
Поширені запитання про закупівлю
Дані специфікації продукту
|
Конфігурація |
|
|
Тип з'єднувача |
SMA/2,92 мм/2,4 мм/1,85 мм/GPO |
|
Опір з'єднувачів |
50 Ом |
|
Полярність з'єднувача |
Стандартний |
|
Метод кріплення з'єднувача |
Прямий/ 2 фланець отвору/ 4 фланець отвору |
|
Метод вкладення |
Контакт |
|
Інформація про матеріали |
|
|
Центральний контакт |
Кубик з золотим покладеним |
|
Зовнішній контакт |
Латунне золото покрите |
|
Тіло |
Латунна золото та нержавіюча сталь |
|
Діелектрик |
PEI/PTFE |
|
Дані про навколишнє середовище |
|
|
Діапазон температури |
-55 ступінь до +165 |
|
2011/65/ЄС (ROHS) |
Сумісний |
Тип товару

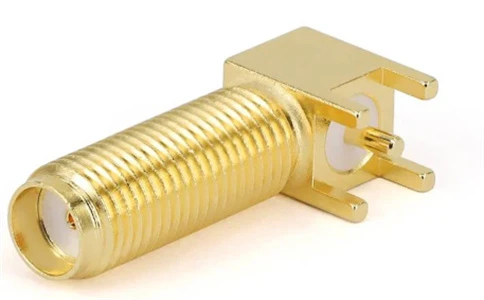

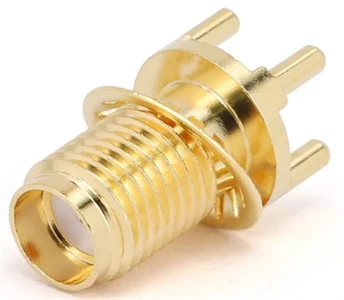

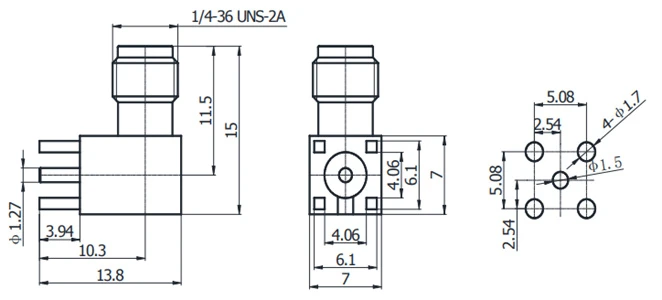

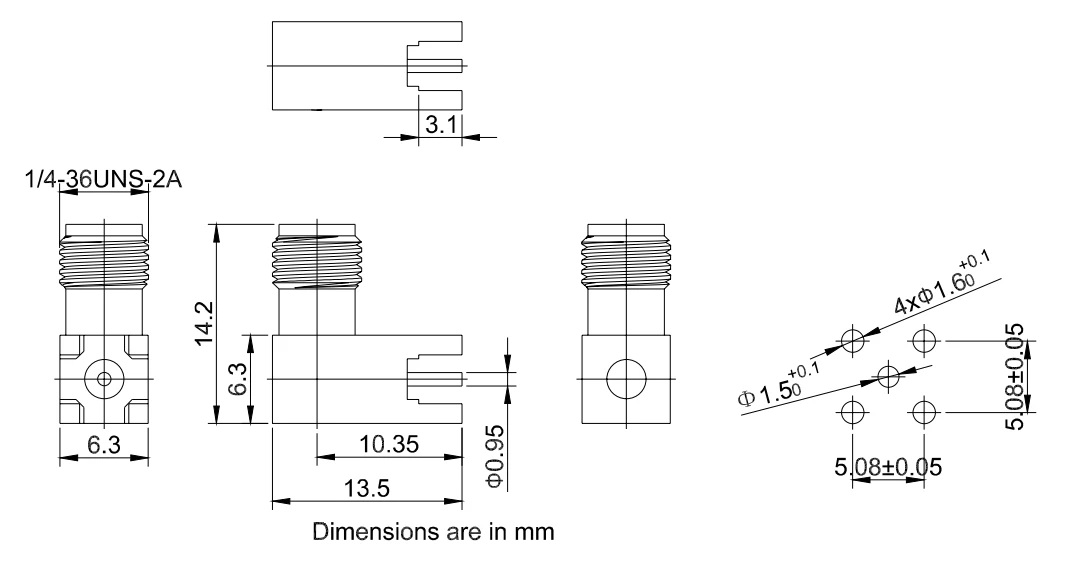

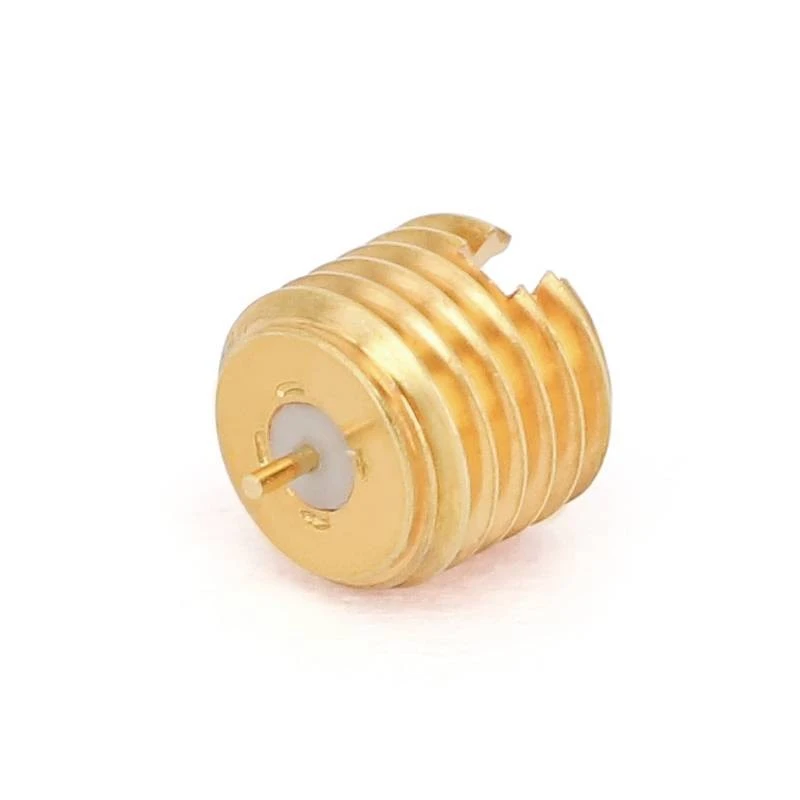

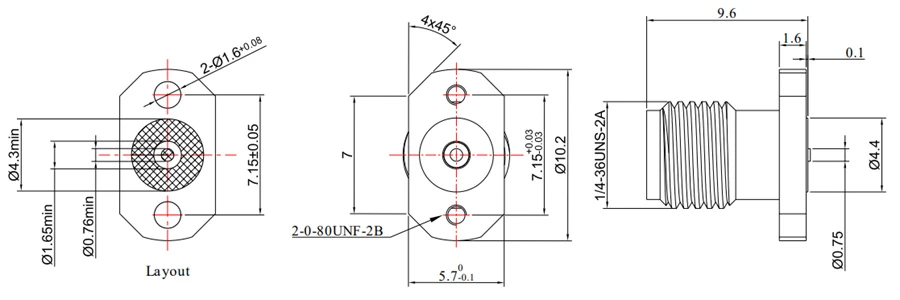

| Роз'єми SMA PCB | |||||
 |
 |
||||
|

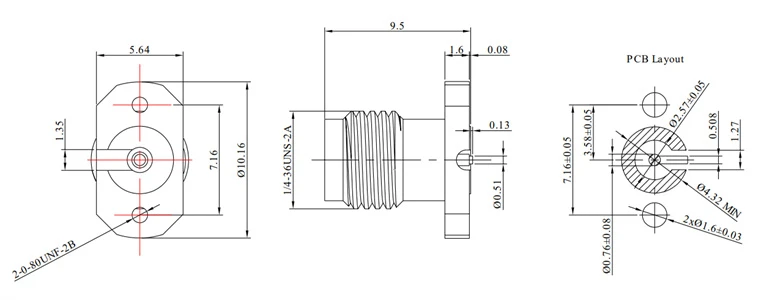

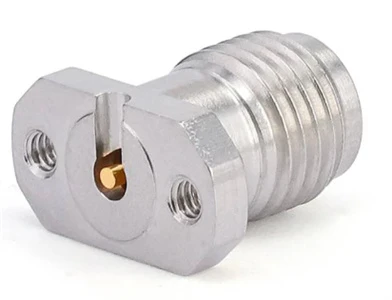

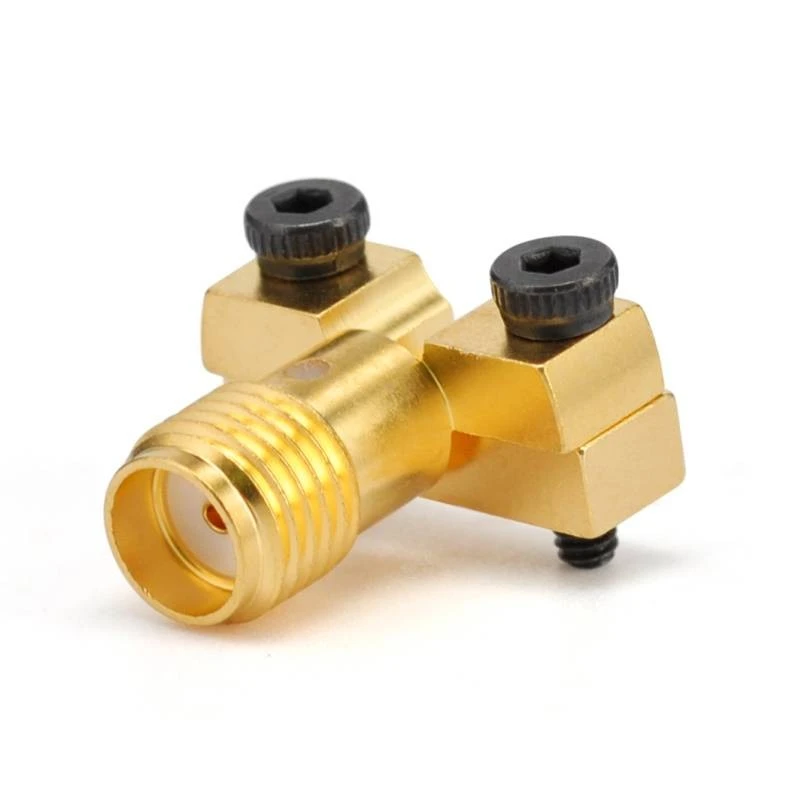

Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

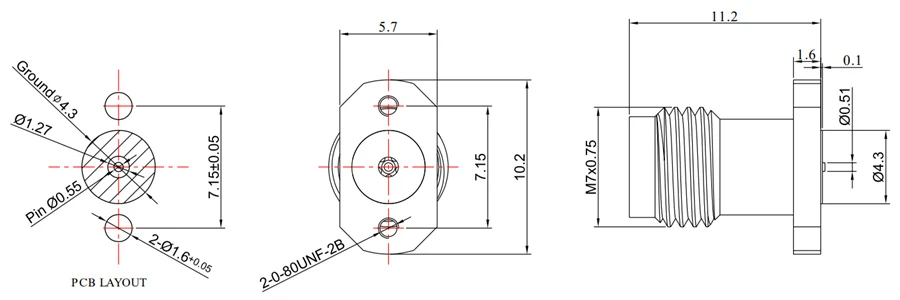

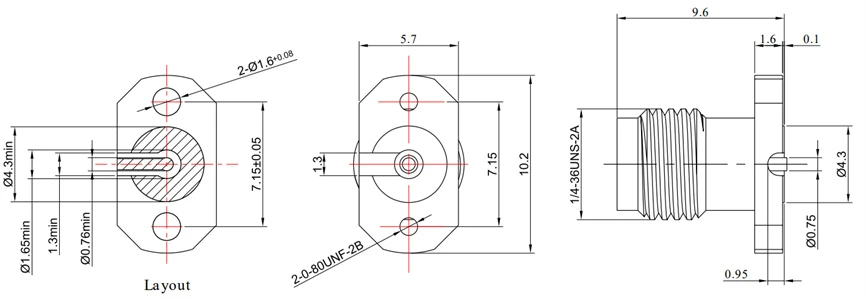

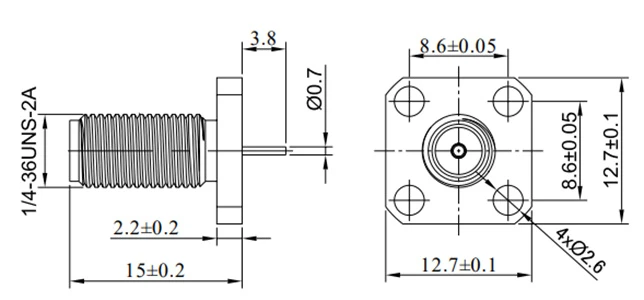

Fr 2- sma-kfd 216-4 |
DC - 26.5 ГГц |
1.20 |
Гвинт кріплення |
Нержавіюча сталь |
Поверхневий сигнал |
|
|
|
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

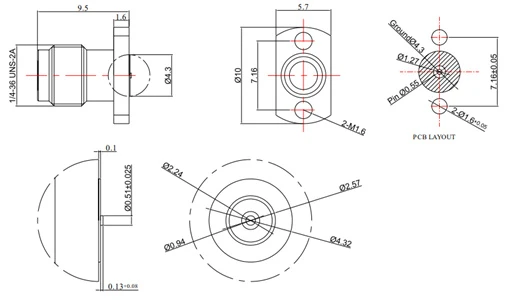

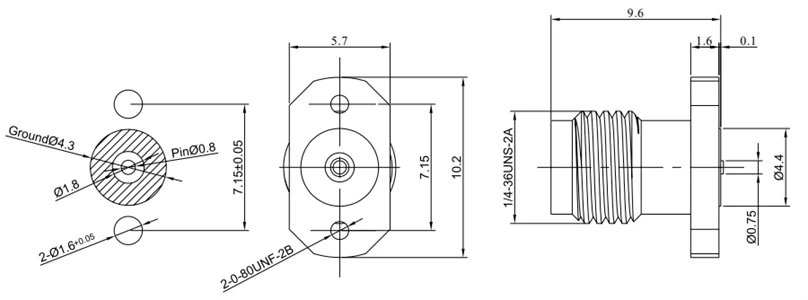

Fr 2- sma-kfd216 |
DC - 26.5 ГГц |
1.20 |
Гвинт кріплення |
Нержавіюча сталь |
Середні та нижчі сигнали |
|
|
|
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- sma-khd 104-1 |
DC - 12.4 ГГц |
1.20 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|

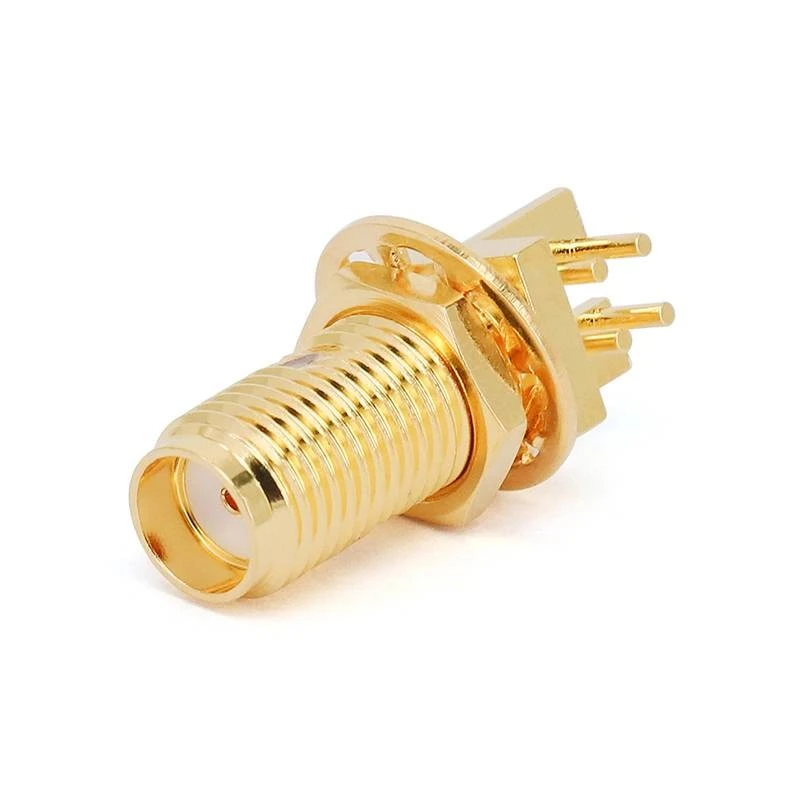

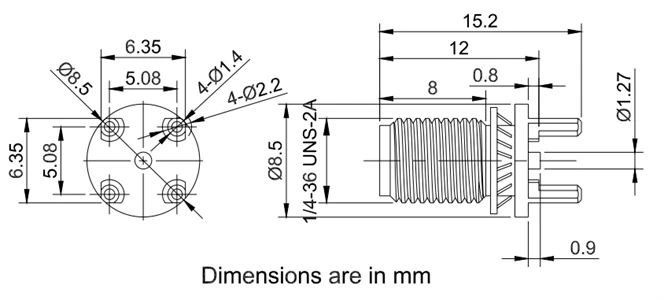

Роз'єми SMA PCB |
|||||
|
|
|
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- sma-Khd100 |
DC - 18 ГГц |
1.25 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
|
|
||||
|

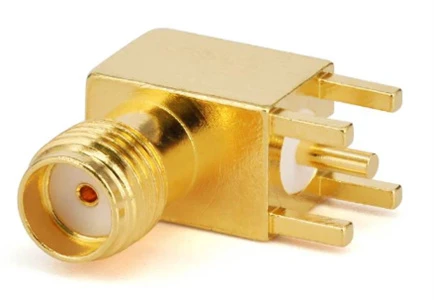

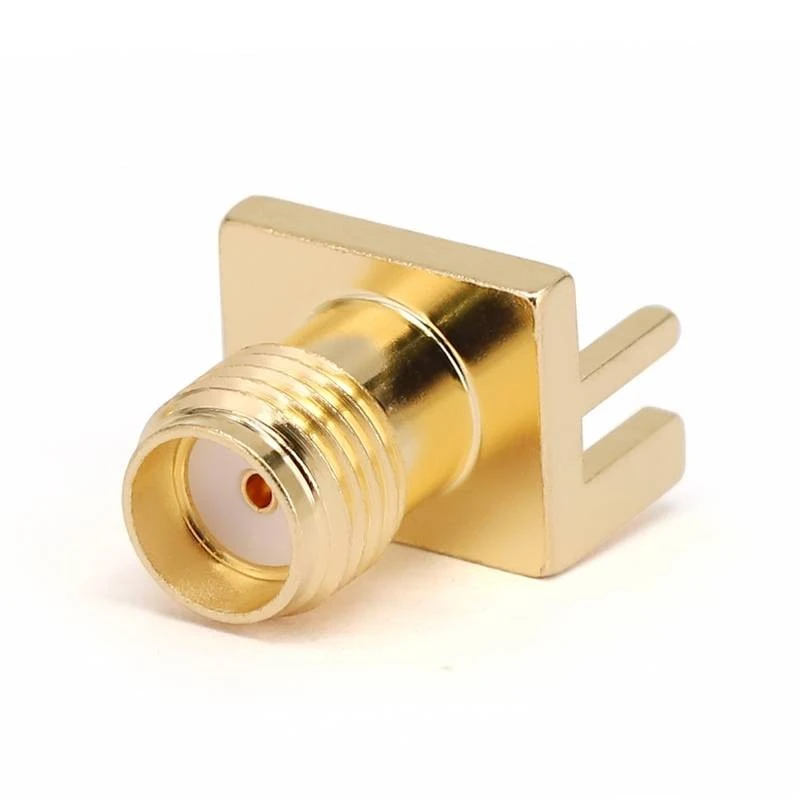

Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

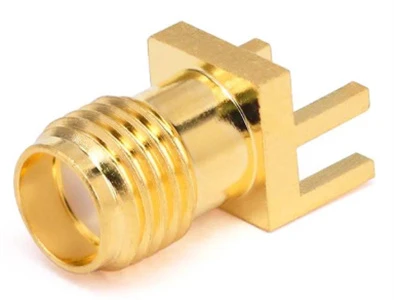

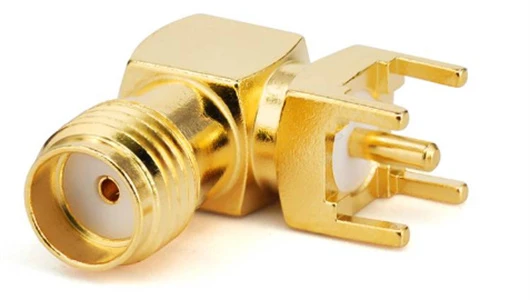

Fr 2- sma-kwhd |
DC - 6 ГГц |
1.25 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
Роз'єми SMA PCB |
|||||
|
|
|
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

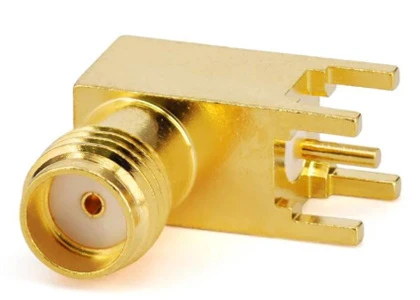

Fr 2- sma-kwhd10 |
DC - 6 ГГц |
1.25 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
|
|
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- sma-kwhd17 |
DC - 6 ГГц |
1.25 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- sma-kwhd11 |
DC - 6 ГГц |
1.25 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|

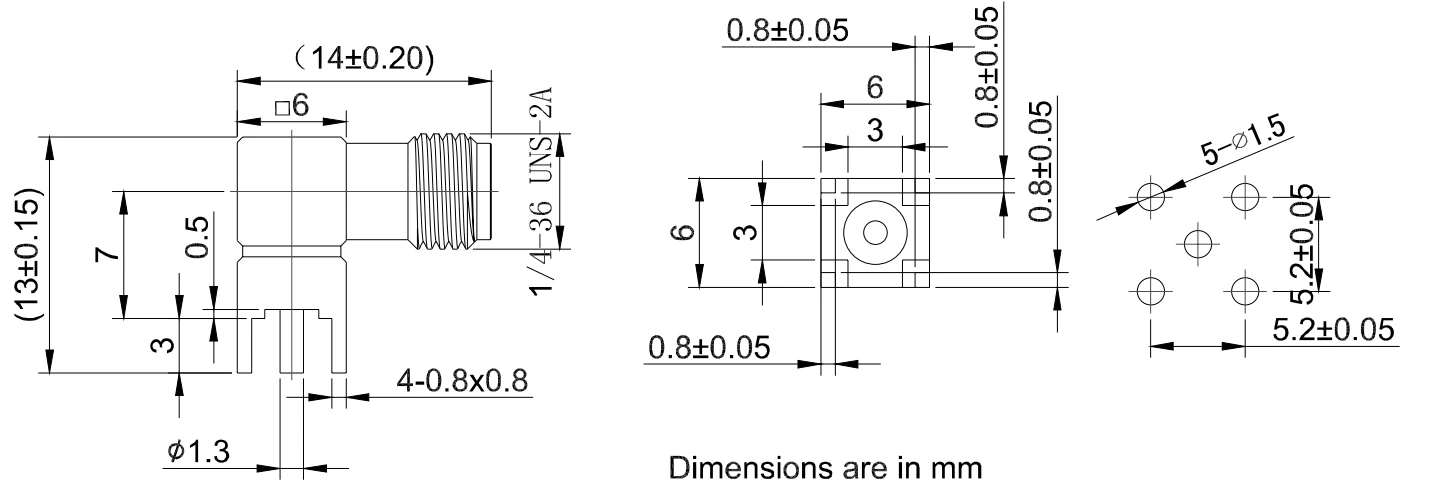

Роз'єми SMA PCB |
|||||
|
|
|
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- sma-Khd201a |
DC - 6 ГГц |
1.25 |
Горизонтальна пайка картриджа |
Латунне золото покрите |
Народ |
|
|
|
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- sma-kwhd17 |
DC - 6 ГГц |
1.25 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- sma-kyfd0101 |
DC - 6 ГГц |
1.25 |
Гвинт кріплення |
Латунне золото покрите |
Народ |
|

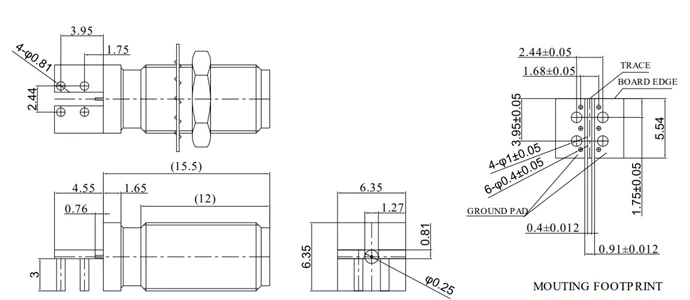

Роз'єми SMA PCB |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

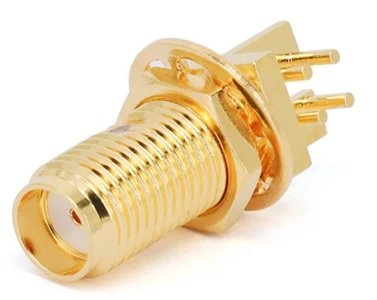

Fr 2- sma-kyhhd321 |
DC - 26.5 ГГц |
1.30 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
|
 |
||||
|

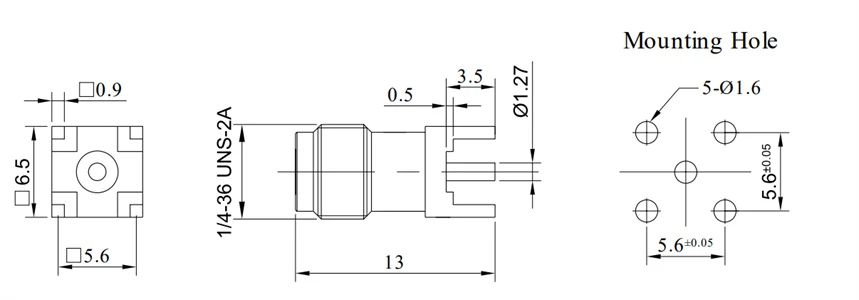

Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- sma-Khd |
DC - 6 ГГц |
1.25 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|

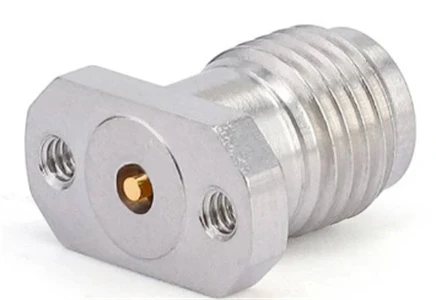

2,92 мм роз'єми друкованої плати |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2-2.92- kfd216 |
DC - 40 ГГц |
1.25 |
Гвинт кріплення |
Нержавіюча сталь |
Поверхневий сигнал |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

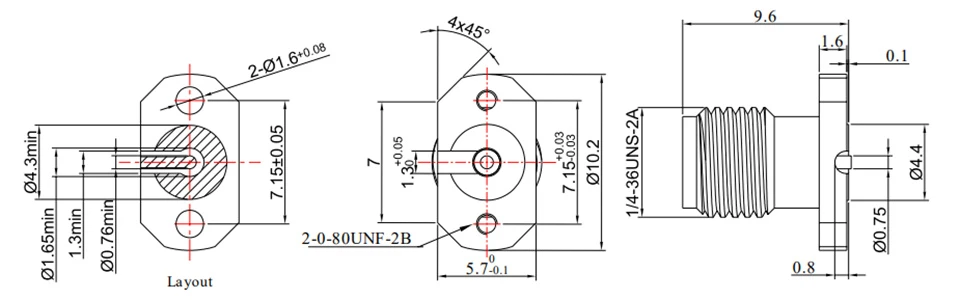

Fr 2-2.92- kfd 216-1 |
DC - 40 ГГц |
1.25 |
Гвинт кріплення |
Нержавіюча сталь |
Середні та нижчі сигнали |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

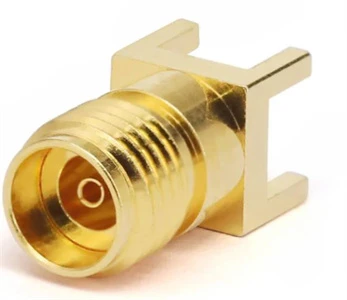

Fr 2-2.92- KHD100 |
DC - 40 ГГц |
1.25 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
3,5 мм роз'єми друкованої плати |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2-3.5- kfd216 |
DC - 26.5 ГГц |
1.25 |
Гвинт кріплення |
Нержавіюча сталь |
Поверхневий сигнал |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2-3.5- kfd 216-1 |
DC - 26.5 ГГц |
1.25 |
Гвинт кріплення |
Нержавіюча сталь |
Середні та нижчі сигнали |
|

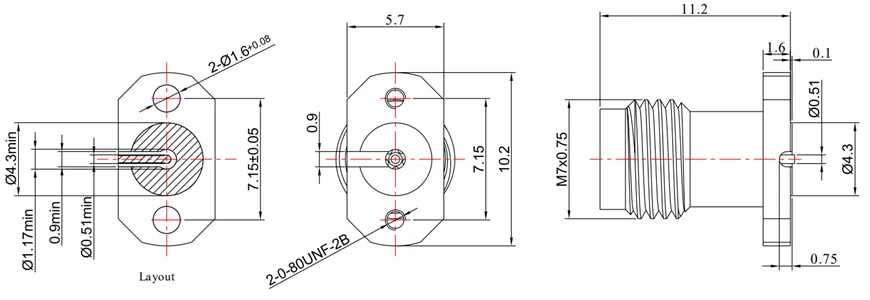

2,4 мм роз'єми друкованої плати |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

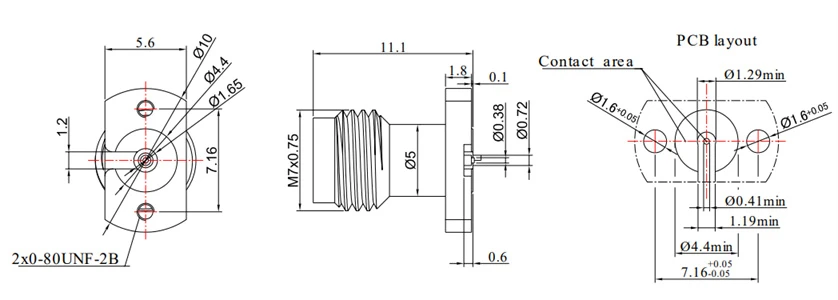

Fr 2-2.4- kfd216 |
Dc - 50 hz |
1.25 |
Гвинт кріплення |
Нержавіюча сталь |
Поверхневий сигнал |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 hz |
1.25 |
Гвинт кріплення |
Нержавіюча сталь |
Середні та нижчі сигнали |
|
1,85 мм роз'єми друкованої плати |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

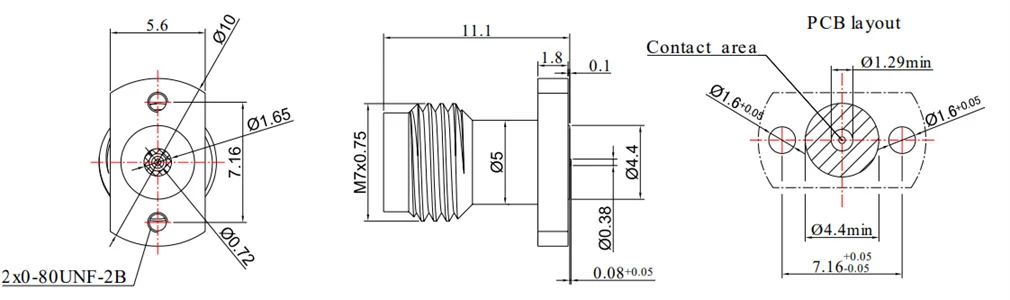

Fr 2-1.85- kfd216 |
Dc - 67 hz |
1.30 |
Гвинт кріплення |
Нержавіюча сталь |
Поверхневий сигнал |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 hz |
1.30 |
Гвинт кріплення |
Нержавіюча сталь |
Середні та нижчі сигнали |
|

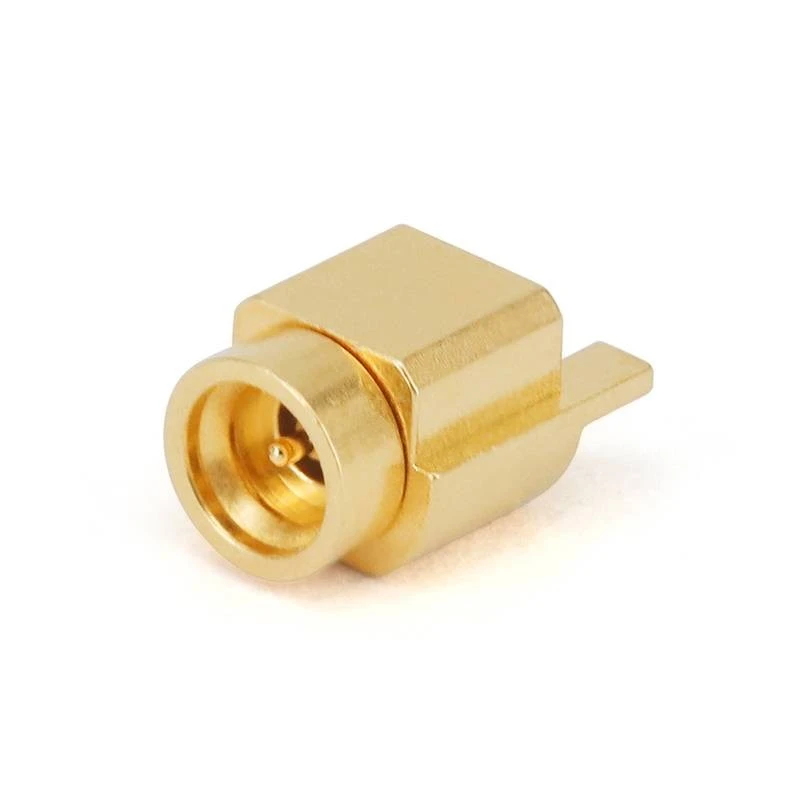

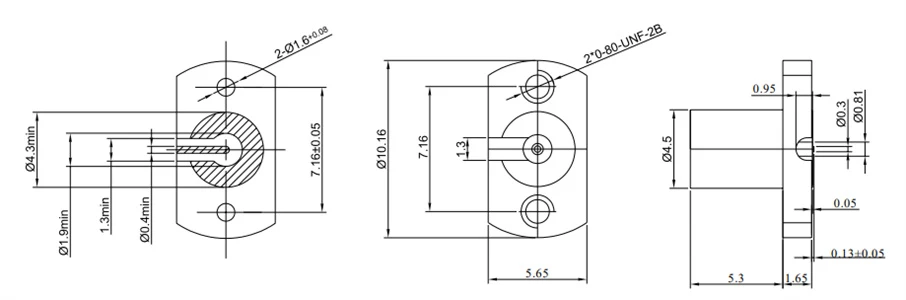

Роз'єми PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

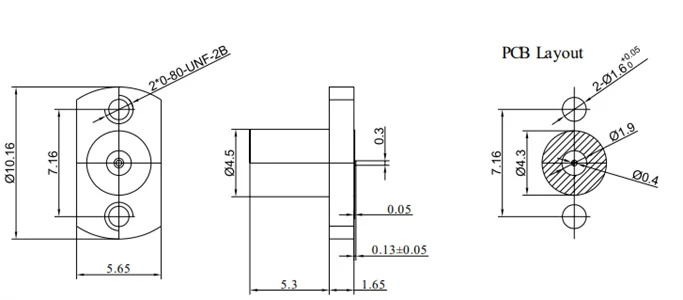

Fr 2- gpo-jfd216 |
DC - 40 ГГц |
1.50 |
Гвинт кріплення |
Нержавіюча сталь |
Поверхневий сигнал |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 ГГц |
1.50 |
Гвинт кріплення |
Нержавіюча сталь |
Середні та нижчі сигнали |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- gpo-Khd |
Dc - 18 hz |
1.25 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
Роз'єми PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|

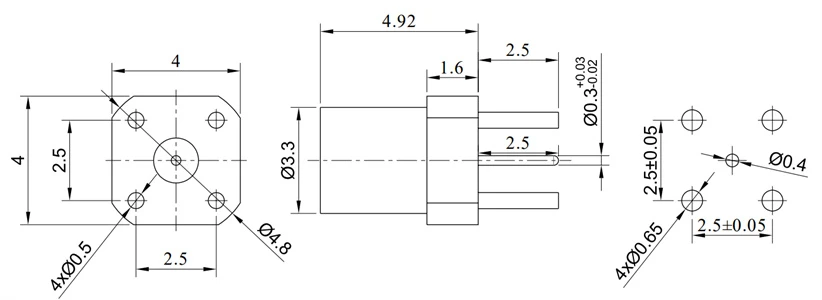

Fr 2- gpo-jhd15 |
DC - 40 ГГц |
1.50 |
Картриджа пайки |
Латунне золото покрите |
Обмежене затримання |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|
Fr 2- gpo-jfd 246- f |
DC - 26.5 ГГц |
1.45 |
Гвинт кріплення |
Латунне золото покрите |
Повне затримання |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|
Fr 2- gpo-jhd 23- f |
DC - 26.5 ГГц |
1.45 |
Картридж та поверхнева пайка |
Латунне золото покрите |
Повне затримання |
|
Роз'єми PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|
Fr 2- gpo-jhd 23- l |
DC - 26.5 ГГц |
1.45 |
Картридж та поверхнева пайка |
Латунне золото покрите |
Обмежене затримання |
|
|
|
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|
Fr 2- gpo-jhd 23- s |
DC - 26.5 ГГц |
1.45 |
Картридж та поверхнева пайка |
Латунне золото покрите |
Гладкий |
|
|
 |
||||
|

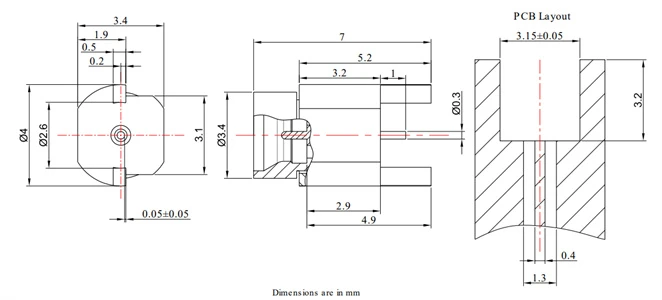

Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|
Fr 2- gpo-jhd 2- s |
DC - 26.5 ГГц |
1.45 |
Картриджа пайки |
Латунне золото покрите |
Гладкий |
|

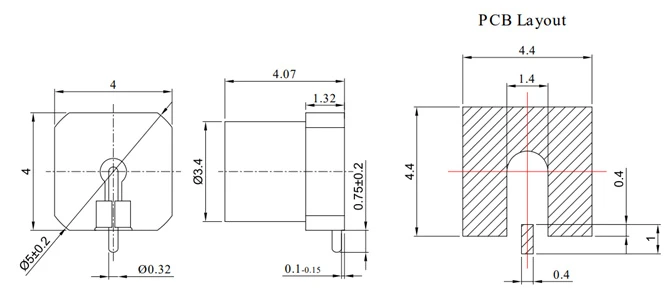

Роз'єми PCB (Mini-SMP) GPPO (Mini-SMP) |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|

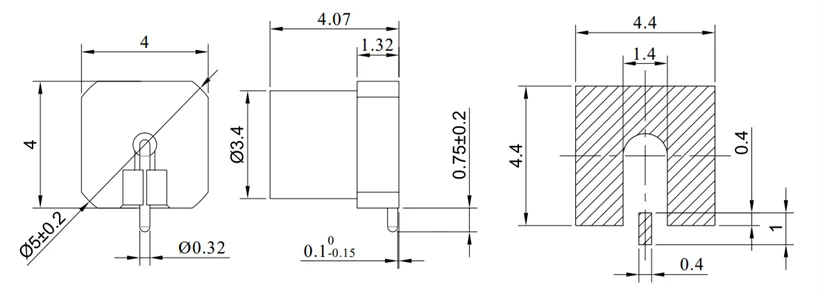

Fr 2- gppo-jhd 1- s |
DC - 65 ГГц |
1.57@40G |
Поверхнева пайка |
Латунне золото покрите |
Гладкий |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|
Fr 2- gppo-jhd1 |
DC - 65 ГГц |
1.57@40G |
Поверхнева пайка |
Латунне золото покрите |
Повне затримання |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|
Fr 2- gppo-jhd20r |
DC - 40 ГГц |
1.25 |
Горизонтальна поверхнева пайка |
Латунне золото покрите |
Гладкий |
|
GPPO (Mini-SMP) та G3PO (SMP) роз'єми PCB |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|
Fr 2- gppo-jhd-s |
DC - 40 ГГц |
1.50 |
Картриджа пайки |
Латунне золото покрите |
Гладкий |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Тип інтерфейсу |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 ГГц |
1.70 |
Горизонтальна поверхнева пайка |
Латунне золото покрите |
Гладкий |
|

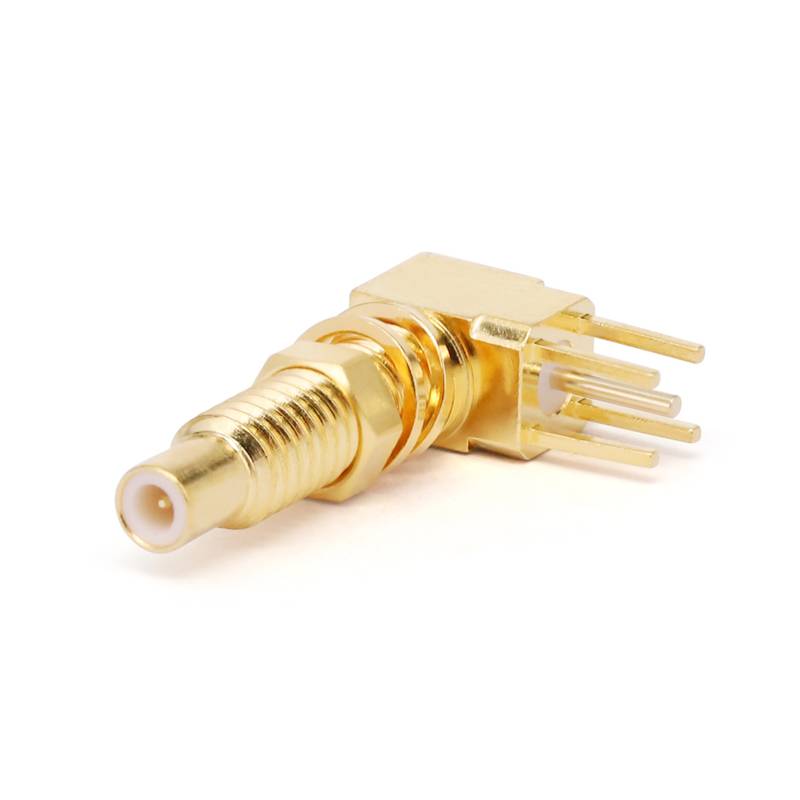

Роз'єми PCB SSMC |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

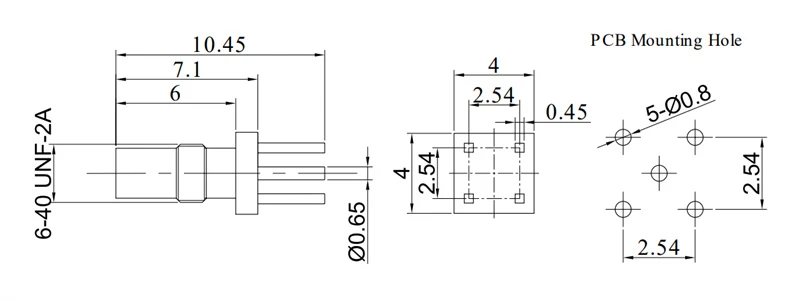

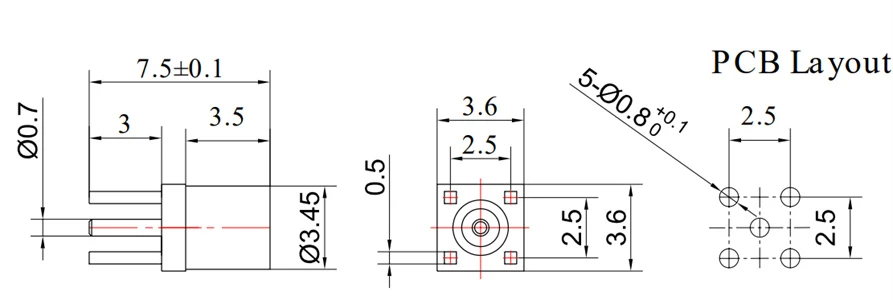

Fr 2- ssmc-jwhd1 |
DC - 6 ГГц |
1.35 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- ssmc-jywhd5 |
DC - 6 ГГц |
1.35 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- ssmc-jhd2 |
DC - 6 ГГц |
1.35 |
Картриджа пайки |
Латунне золото покрите |
Гладкий |
|

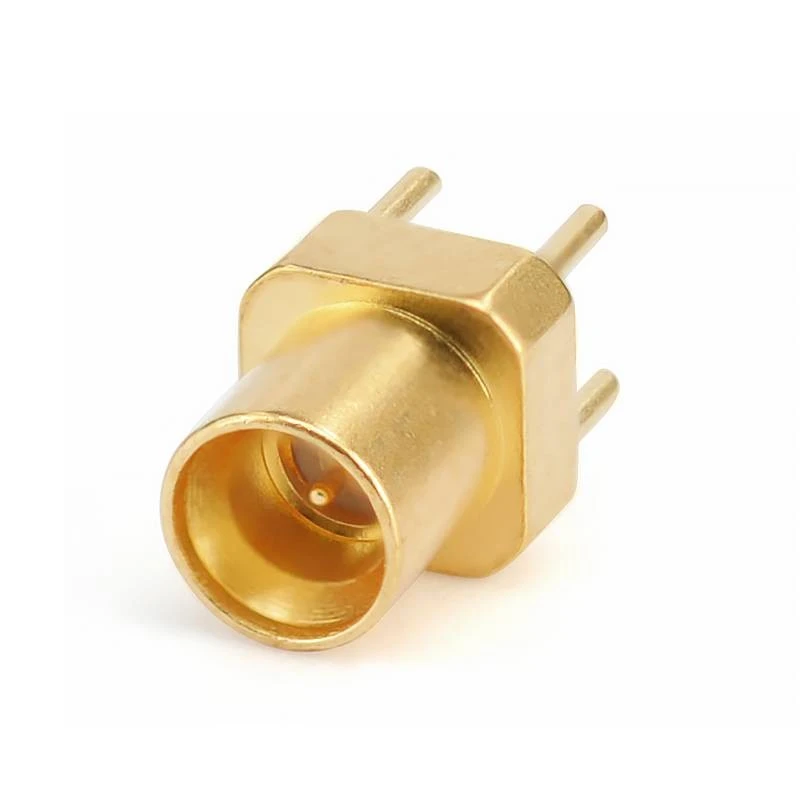

Роз'єми PCB MMCX & MCX |
|||||
|
|
 |
||||
|

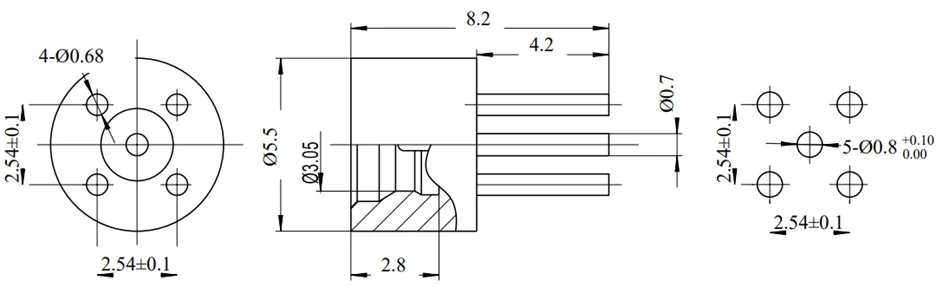

Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

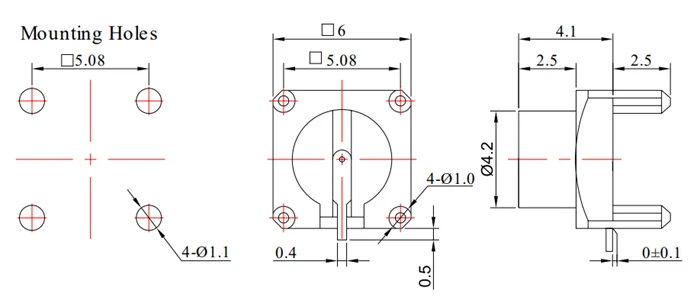

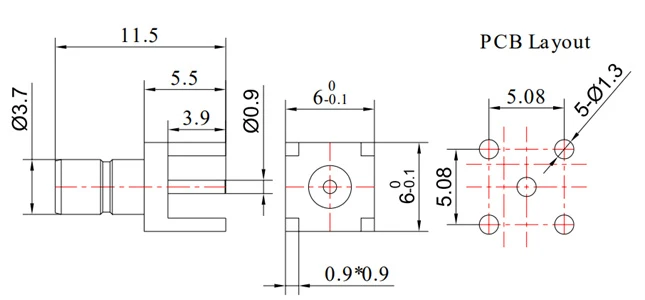

Fr 2- MCX-KHD101E |
DC - 6 ГГц |
1.30 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

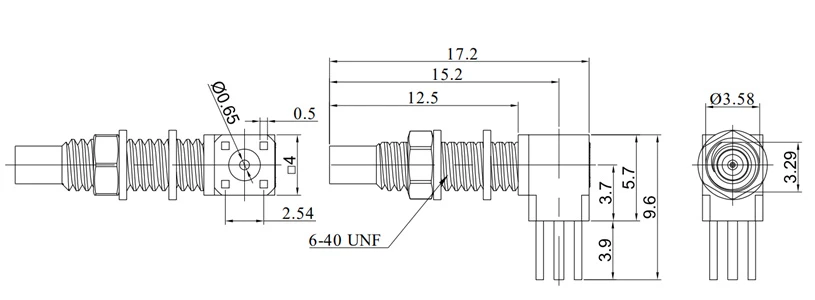

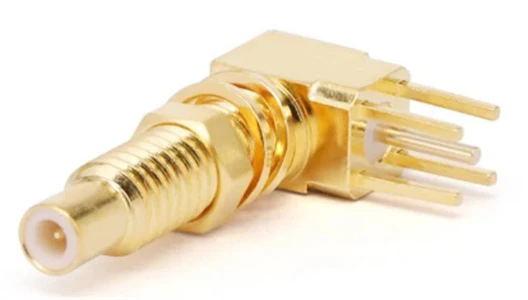

Fr 2- mcx-kyd1e |
DC - 6 ГГц |
1.20 |
Перегородка |
Латунне золото покрите |
Народ |
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

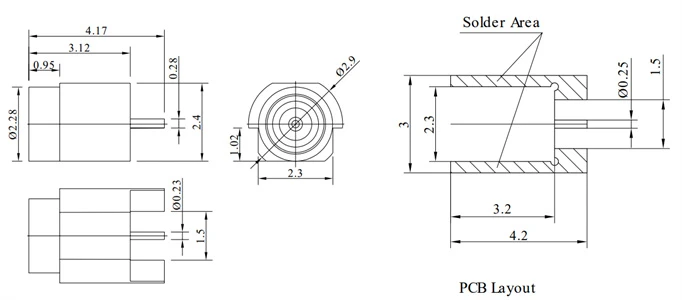

Fr 2- mmcx-khd1e |
DC - 6 ГГц |
1.20 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|

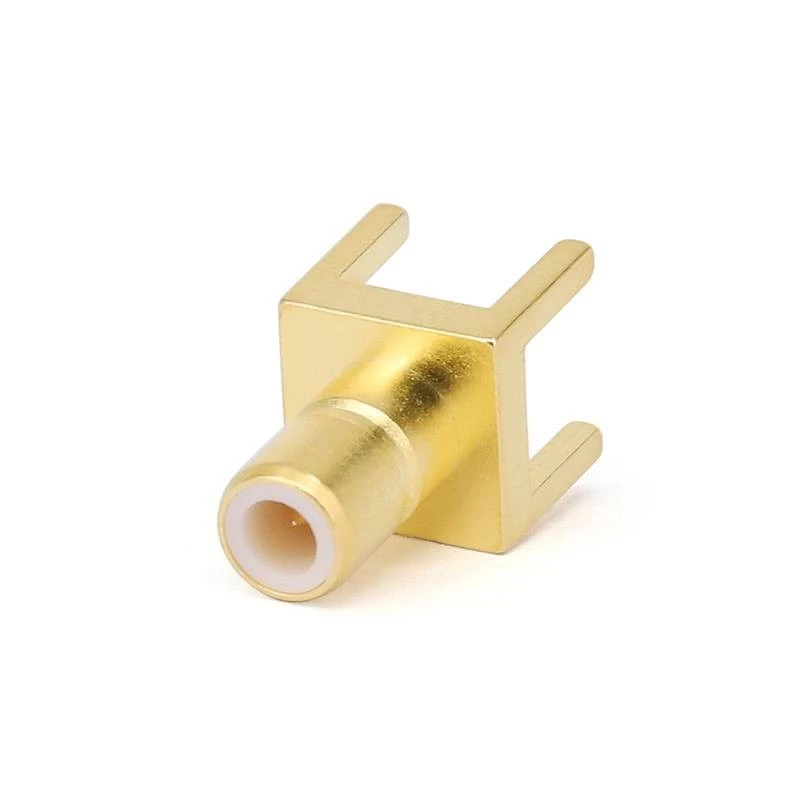

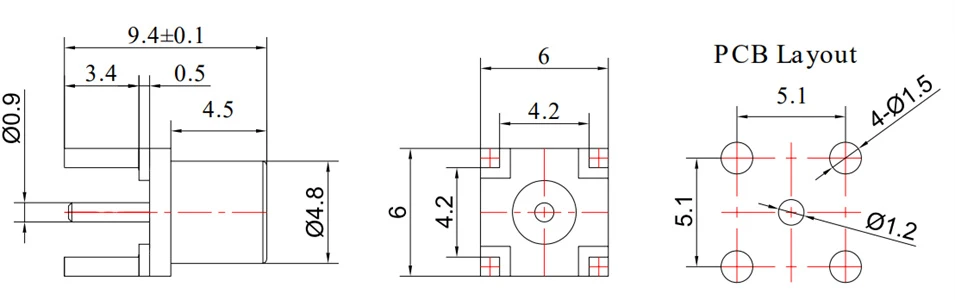

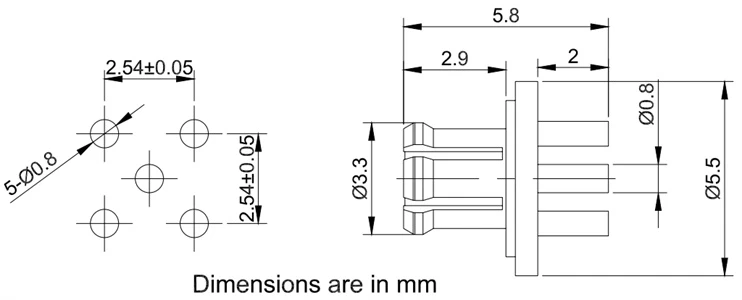

Роз'єми SMB PCB |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|

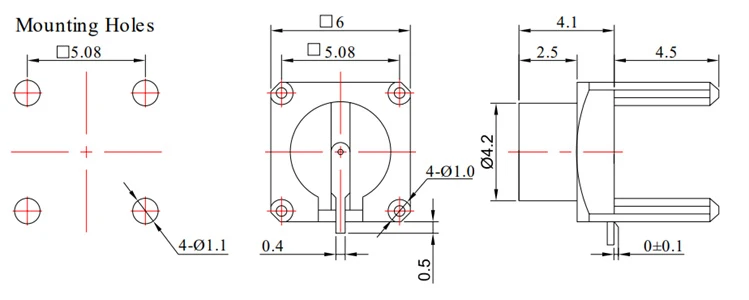

Fr 2- smb-jhd101e |
DC - 6 ГГц |
1.35 |
Картриджа пайки |
Латунне золото покрите |
Народ |
|
Роз'єми PCB BNC |
|||||
|
|
 |
||||
|
Ску |
Частота |
VSWR |
Встановлення |
Матеріал |
Сигнальний режим |
|
Fr 2- bnc-ky -3 |
DC - 4 ГГц |
1.30 |
Перегородка |
Латунна нід |
Народ |
