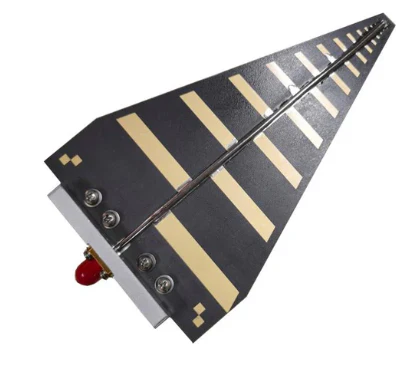

Як працюють логарифмічні періодичні антени

Конструкція та структура

1. **Element Configuration**: LPAs consist of multiple elements (usually dipole-like) arranged in a periodic fashion. The elements are spaced logarithmically, meaning the distance between elements increases in a specific ratio as you move along the antenna. This logarithmic spacing allows the antenna to resonate at different frequencies ефективно .

2. **Multiple Elements**: The antenna typically includes several pairs of elements, where each pair is designed to resonate at a specific frequency. The elements are usually tapered in size and arranged so that each one is a different length, corresponding to the wavelengths of the frequencies it is intended to receive or transmit.

3. ** Механізм годування **: Точка подачі зазвичай розташована на задній частині масиву, з лінією передачі, яка подає потужність елементам . Дизайн дозволяє ефективно схвильувати багаторазовими діапазонами .}}

Принцип роботи

1. ** Широкосмугова продуктивність **: LPA за своєю суттю широкосмугові через їх конструкцію . Кожен елемент може резонувати на різних частотах, що дозволяє антену ефективно працювати в широкому діапазоні без необхідності настройки .}}

2. ** Логарифмічне відстань **: Логарифмічний відстань елементів означає, що в міру збільшення частоти елементи також збільшуються в розмірі та відстань . Це дозволяє антену підтримувати послідовну продуктивність у всьому діапазоні частот .}}

3. ** Шаблон випромінювання **: LPA, як правило, мають режим спрямованого випромінювання, який може бути оптимізований для конкретних програм . Шаблон залишається відносно стабільним у діапазоні робочих частот, забезпечуючи передбачувану посилення та спрямованість .}}

4. ** Збіг імпедансу **: Конструкція LPA допомагає забезпечити хорошу відповідність опору в діапазоні частот, що мінімізує відображення та максимізує передачу живлення .

Заявки

Логарифмічні періодичні антени широко використовуються в різних програмах через їх універсальність, включаючи:

- ** Системи зв'язку **: Вони ідеально підходять для систем зв'язку, які потребують широкої пропускної здатності, таких як телевізійне мовлення та мобільні комунікації .
- ** Радарські системи **: Їх здатність працювати в широкому діапазоні частот робить їх придатними для радіолокаційних додатків .
- ** Тестування та вимірювання **: Вони часто використовуються в тестовому обладнанні, де необхідна широка частотна реакція .

Підсумовуючи, логарифмічні періодичні антени використовують свою унікальну структуру та розташування елементів для досягнення широкосмугової продуктивності, що робить їх цінними у багатьох телекомунікаціях та електронних додатках .
