Які відмінності між напівжорсткою та напівгнусливими кабелями?



Порівняння між напівтриджливими та напівклюбними кабелями

І напівжорсткі, і напівгнускіші кабелі широко використовуються у сценаріях високої та низькочастотної комунікації, але вони суттєво відрізняються за структурою, гнучкістю, продуктивністю та застосуванням . нижче-детальне порівняння:



1. Структурна конструкція

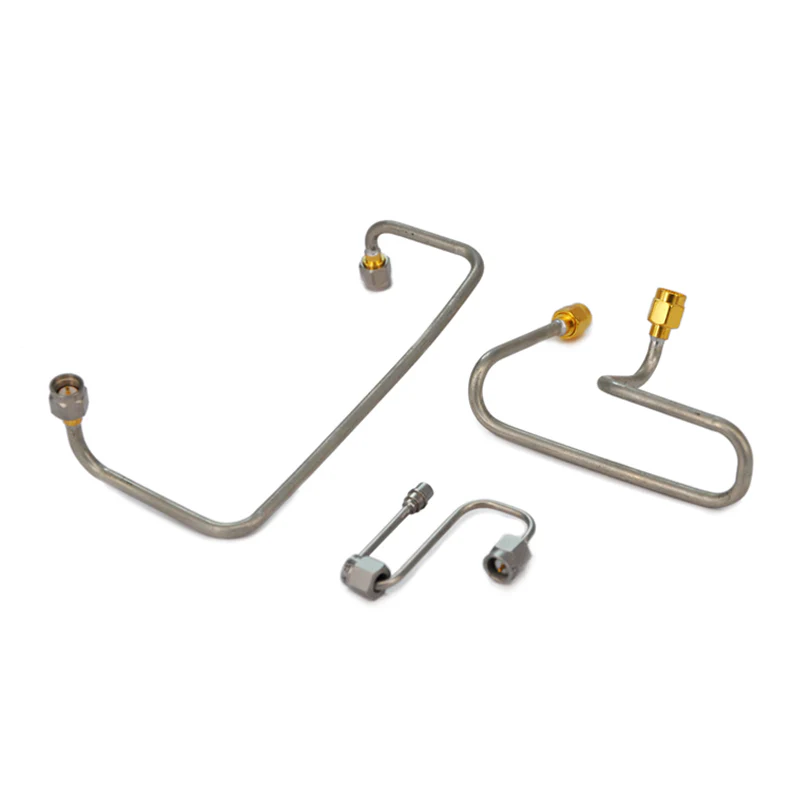

Напівжорсткі кабелі
Зовнішній провідник виготовляється з твердого, не згинального матеріалу (зазвичай міді) з фіксованим діаметром; Внутрішній диригент центрально підтримується діелектричним матеріалом (e . g ., ptfe) .
Після утворення він підтримує фіксовану форму і не може бути легко зігнутий або перероблений без спеціалізованих інструментів .

Напівгнусні кабелі
Зовнішній провідник оснащений плетеною структурою, з усім заплетеним шаром, що робить його більш деформованим, ніж твердий зовнішній провідник напівжорстких кабелів . Внутрішній провідник також підтримується діелектричним матеріалом, але плетена структура дозволяє повторювати знущання та формувати руками або простими інструментами.}}



2. Порівняння гнучкості

Напівжорсткі кабелі
Вони мають високу жорсткість, зберігаючи свою форму після утворення та виявляючи сильну стійкість до згинання ., примушування згинання без професійних інструментів може пошкодити зовнішній провідник, що призводить до деградації продуктивності .

Напівгнусні кабелі
Вони пропонують помірну гнучкість, що дозволяє повторне згинання, згортання або маршрутизацію навколо перешкод без постійних пошкоджень . їх гнучкість лежить між жорсткими та повністю гнучкими кабелями .



3. Параметри електричної продуктивності

Параметр	Напівжорсткі кабелі	Напівгнусні кабелі
Стабільність опору	Відмінна - фіксована геометрія забезпечує постійний опір на всіх частотах .	Хороші, але поступаються напівтриджистам - плетені зовнішні провідники можуть спричинити незначні коливання імпедансу на надзвичайно високих частотах .
Втрата	Низька втрата вставки, особливо в мікрохвильових діапазонах (до 100+ ГГц), завдяки гладкій поверхні твердого зовнішнього провідника .	Вища втрата вставки, ніж напівжорсткі, особливо на високих частотах, через крихітні зазори та поверхневі нерівності в плетеному зовнішньому провіднику .
Ефективність екранування	Відмінно (як правило,> 100 дБ) . Суцільний зовнішній провідник ефективно блокує EMI та RFI .	Добре (як правило, 80 дБ), але нижче, ніж напів-Rigid . прогалини в плетеному провіднику можуть спричинити незначний витік EMI .
Потужність потужності	Вищі - суцільні провідники мають ефективне розсіювання тепла, підходяща для сценаріїв потужної потужності .	Нижня - погана теплопровідність плетених провідників обмежує потужність .



4. Сценарії програми

Напівжорсткі кабелі
Підходить для високочастотних, високоточних сценаріїв, що потребують суворої стабільності та низьких втрат, таких як:

Аерокосмічні та оборонні системи (радари, супутникове спілкування);

Мікрохвильова випробувальна техніка (векторні мережеві аналізатори, генератори сигналів);

Медичні пристрої (МРТ -машини, системи мікрохвильової терапії);

Постійні установки з фіксованою довжиною (e . g ., живильники базової станції) .

Напівгнусні кабелі
Підходить для сценаріїв, що потребують помірної гнучкості з хорошими показниками, наприклад:

Портативні налаштування тесту (e . g ., з'єднання між інструментами та DUTS);

Системи RF в приміщенні (маршрутизатори Wi -Fi, підсилювачі стільникового сигналу);

Сценарії, що вимагають періодичної реконфігурації (e . g ., розробка лабораторних прототипів);

Внутрішні з'єднання в матрицях RF Switch .

Резюме

Напівдисніжні кабелі Excel у високоефективних сценаріях фіксованого встановлення, що пропонують чудову стабільність та низьку втрату . Напівгнусні кабелі, з іншого боку, є більш вигідними у сценаріях, що потребують помірної гнучкості з хорошою продуктивністю, балансуючим функціональним можливостями та невиконаною .}}}}}



Додаткові примітки: відмінності вартості та обслуговування

Напівжорсткі кабелі:
Higher manufacturing costs due to the solid copper outer conductor and the need for specialized tools for formation. Installation and maintenance are more complex (requiring professional operators). However, their stable performance, resistance to aging, and wear result in lower long-term costs, making them suitable for scenarios with strict reliability requirements.

Напівгнусні кабелі:
Нижчі витрати через простіші виробничі процеси для заплетених зовнішніх провідників і не потребують спеціалізованих інструментів формування .} Крім того, їх ручне згинання зменшує витрати на технічне обслуговування та реконфігурацію, що робить їх ідеальними для сценаріїв, що потребують частого коригування або з бюджетними обмеженнями .



Розширення: Коротке порівняння з повністю гнучкими кабелями

Для кращого розуміння "напівфлексивного" позиціонування, корисне коротке порівняння з повністю гнучкими кабелями:
Fully flexible cables have outer conductors typically braided from fine copper strands (with little or no tinning), offering extreme flexibility for bending or even knotting. However, their electrical performance (e.g., impedance stability, shielding effectiveness) is lower than semi-flexible cables, suiting short-distance, low-frequency Програми з потребами з високою гнучкістю (e . g ., дроти для навушників, внутрішні з'єднання на невеликих пристроях) .
Напівсексні кабелі завдають балансу між гнучкістю та продуктивністю, заповнюючи розрив між напівдипідставною (високою продуктивністю, але не скоригованою) та повністю гнучким (високою гнучкістю, але слабкою продуктивністю) кабелів .
