Потужність і розподіл потужності пов'язані з функцією та застосуванням і часто використовуються взаємозамінно . суворо кажучи, однак, є тонкі відмінності, головним чином з точки зоруЦілі дизайну, функціональна спрямованість та прикладні сценарії. Конкретні відмінності такі:
1. Основні функції та цілі дизайну
Потужність
Його ядра полягає в"Двонаправленість". Він може не лише розділити одну вхідну потужність на декілька виводів (режим розподілу), але й поєднувати декілька потужностей введення в один вихід (комбінований режим), тому його також називають "подільником живлення-комп'ютер" .
Підкреслює дизайнузгодження портів, низька втрата та висока ізоляціяДля забезпечення ефективної роботи як під час розподілу вперед, так і зворотного комбінування, зменшення відображення сигналу та перешкоди між портами .
Силовий розщеплення
Його ядро є"Універсальність", зосередження уваги лише на розділенні однієї вхідної потужності на кілька виходів, не враховуючи зворотну функцію комбінування .
Дизайн робить більше акценту напрості співвідношення розподілу потужності, з меншими вимогами до зворотної ізоляції та узгодження, і структура може бути простішою (наприклад, використання лише резисторної мережі або простої лінії передачі) .
2. Відмінності в технічних показниках
| Індикатор | Потужність | Силовий розщеплення |
|---|---|---|
| Ізоляція | Високий (зазвичай ＞ 20 дБ), щоб уникнути перешкод між портами | Низький (може не бути суворо) |
| Двонаправленість | Підтримує двонаправлену роботу (розподіл/комбінування) | Тільки підтримує однонаправлений розподіл |
| Співвідношення хвилі напруги (VSWR) | Низький (зазвичай ＜ 1.2) для забезпечення хорошої двонаправленої відповідності | Вища (потрібна лише основна відповідність вхідного порту) |
| Втрата вставки | Низька (в основному втрата розподілу, наприклад 3DB для двостороннього розщеплення) | Може бути вищим (включаючи додаткові втрати, такі як втрата напруги резистора) |
3. Типові структури та сценарії застосування
Потужність
Типові структури: Вілкінсон Дільники, мости BranchLine тощо ., які покладаються на лінії передачі або сполучні структури для досягнення високоточного розподілу .
Сценарії додатків: системи, що вимагають двонаправленої роботи, такі як радіолокаційні модулі передачі/прийому (потребують як розподілу передавальних сигналів та комбінування прийому сигналів), масиви антени (розподіл сигналу та комбінування), комбінатори живлення радіочастот тощо .}}}}}}}}}}}}

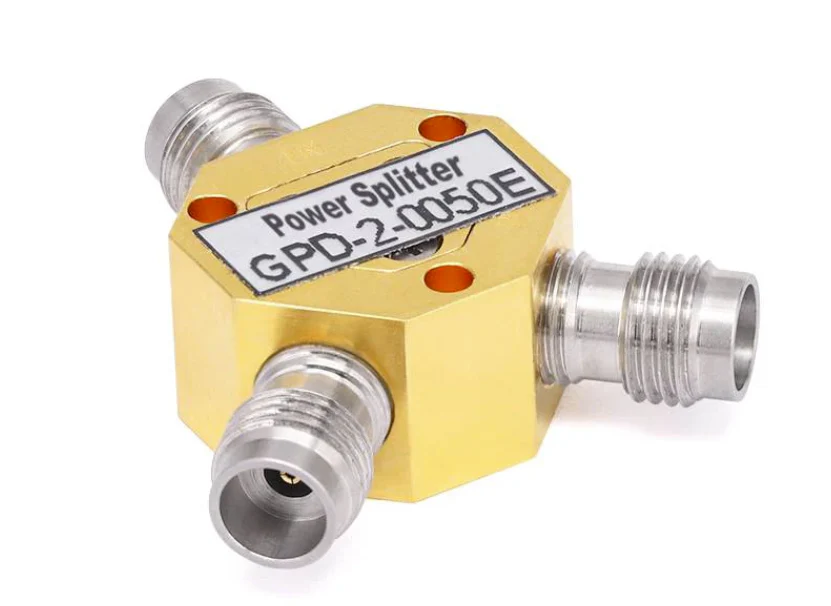

Силовий розщеплення
Типові структури: резисторні мережі, прості лінії передачі T-типу тощо ., з більш простою структурою .
Сценарії додатків: сценарії, що вимагають лише однонаправленого розподілу, наприклад, розподіл сигналів кабельного телебачення на кілька терміналів користувачів, багатоканальний паралельний вихід джерел сигналу в радіочастотному тестуванні, сигнал пристроїв з низькою потужністю тощо .}
