Фаза або затримка відповідність тестового кабелю для диференціального сингла

У диференціальному тестуванні сигналу вимога до фази або затримки відповідності тестових РФ кабелів визначається в першу чергу за характеристиками передачі диференціальних сигналів та вимогами до точності тестування . Це можна зрозуміти з наступних ключових перспектив:

1. Захист істотної характеристики диференціальних сигналів - основа для скасування перешкод

The core advantage of differential signals lies in their ability to cancel common-mode interference (such as electromagnetic interference and noise) through "difference calculation" at the receiver, relying on the fact that "signals on the two lines have equal amplitude and opposite polarity." If there is a mismatch in phase or delay between the two cables, it will cause aрізниця у часі або різниця фазМіж двома сигналами, що надходять до приймача, порушуючи синхронну взаємозв'язок "рівної амплітуди та протилежної полярності ." У таких випадках перешкоди не можуть бути ефективно скасовані і навіть можуть бути ампліфіковані, безпосередньо підриваючи здатність анти-інтерференції диференціальних сигналів .}}

2. Уникнення спотворення сигналу для забезпечення точності тестування

Передача диференціальних сигналів залежить від "симетрії" двох рядків:

Невідповідність затримки призведе до того, що два сигнали надійдуть до приймача асинхронно, що призведе до невпорядкованої форми хвилі (e . g ., нерівність між зростанням і падінням країв) і призведе доспотворення форми хвилі;

Невідповідність фази (особливо у високочастотних сценаріїв РФ) призведе до того, що фазова взаємозв'язок сигналів відхиляється від розроблених очікувань, порушуючи логіку часу сигналів .
Ці спотворення безпосередньо впливатимуть на справжність результатів тестів, що призведе до неправильних суддів щодо якості сигналу та продуктивності передачі .

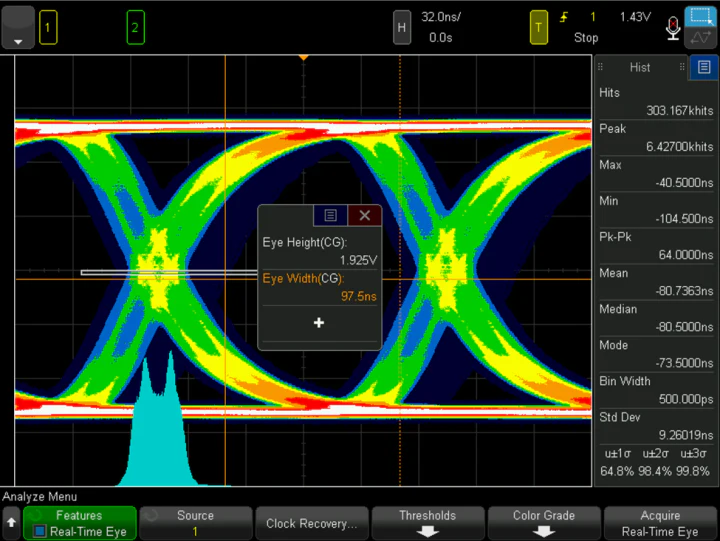

3. запобігання помилкам часу для адаптації до сценаріїв високошвидкісних сигналів

In high-speed differential signal transmission (such as USB, PCIe, HDMI, etc.), the signal period is extremely short (nanosecond or even picosecond level). Even a tiny delay or phase deviation (e.g., a delay difference of a few picoseconds) may exceed the "setup time" or "Час утримування" сигналу, викликаючиПомилки часу{{{0}} Це призведе до неправильного оцінювання логіки даних (плутанина між 0 і 1) на приймачі, збільшити швидкість помилок бітової помилки або навіть спричиняти несправність системи зв'язку . як "проміжне посилання" в передачі сигналу, відповідність ефективності тестових кабелів безпосередньо визначає, чи буде додаткова система, що впроваджується, що впливає на високу оцінку. продуктивність .

4. Підтримка цілісності сигналу та зменшення вторинних перешкод

Кабелі з невідповідною фазою або затримкою порушать безперервність опору лінії передачі, викликаючиВідбиття сигналуіперехрестя:

Відбиття призведе до суперпозиції та коливань сигналу, що призведе до спотворень форми хвиль, таких як переопрацька та підключення;

Перехрестя спричинить непотрібну електромагнітну зв'язок між двома сигнальними лініями, що ще більше перешкоджає сигналам .}
З іншого боку, відповідні кабелі можуть мінімізувати ці проблеми, забезпечуючи "цілісність" сигналу від передавача до приймача та роблячи результати тестів більш узгодженими з фактичним станом системи .

Підводячи підсумок, фаза або затримка відповідності є основною умовою для забезпечення точності та надійності диференціального тестування сигналу ., особливо у високочастотних та високошвидкісних сценаріях, його вплив безпосередньо пов'язаний з достовірністю тестових висновків та суттєвості оцінки продуктивності системи .}}
