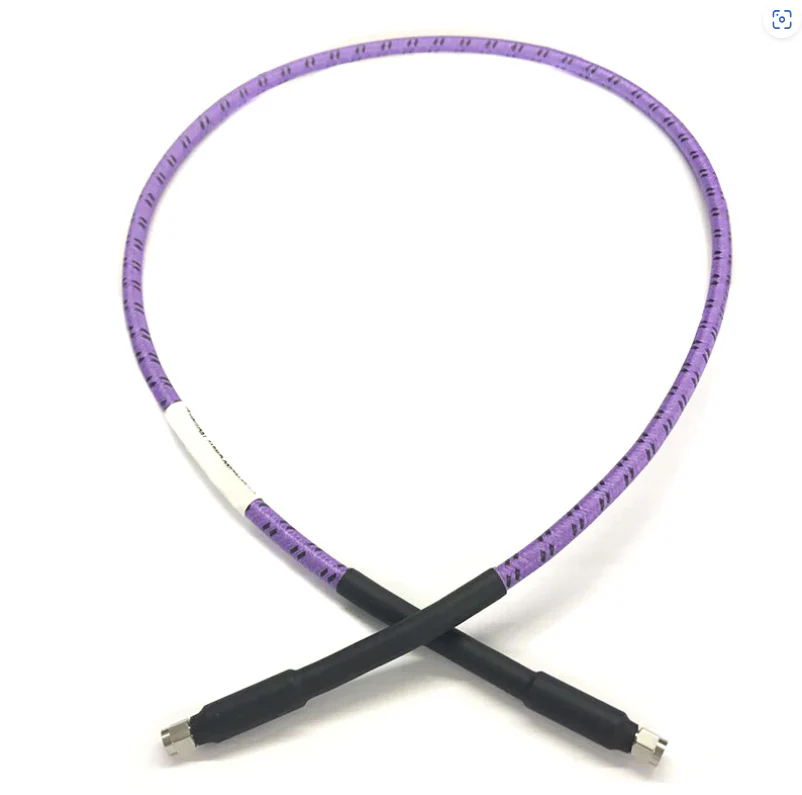

Як вибрати збірку кабелю RF



Вибір правильного складання кабелю RF має вирішальне значення для забезпечення надійної передачі сигналу в таких полях, як телекомунікації, радіолокатор, тест та вимірювання, аерокосмічні та промислові системи . Процес відбору вимагає балансування електричних характеристик, механічних характеристик, опору навколишнього середовища та конкретних вимог до застосування . тут-це крок, що не має довідки:



1. уточнити вимоги та сценарії

Тест і вимірювання: Часте згинання, повторні з'єднання та вимоги до високої точки зору (e . g ., лабораторне обладнання, осцилоскопи) .

Фіксована установка: Довгострокова стабільність та низькі потреби в обслуговуванні .

Суворі середовища: Експозиція до екстремальних температур, вологості, вібрації або хімічних речовин (e . g ., відкриті вежі, аерокосмічна, промислова машина) .

Системи високої мобільності: Гнучкість і довговічність у переміщених станах (e . g ., дрони, роботи, портативні пристрої) .



2. Оцініть ключові параметри електричної продуктивності

A . діапазон частот

Кабелі RF мають максимальну робочу частоту, за якою втрату сигналу (загасання) різко збільшується . Переконайтесь, що номінальна частота кабелю охоплює робочий діапазон вашої системи:

Низька частота (менше або дорівнює 6 ГГц): RG 58, RG316 (звичайна в споживчій електроніці) .

Середня частота (6–26 ГГц): .086, .141 напівклимні та напів-рідкі кабелі .

Висока частота (26–40 ГГц): Амплітуда ультра-низьких втрат та стабільні фазові коаксіальні кабелі (e . g ., для супутникових комунікацій, радіолокаторів) .

Ультра-висока частота (40–110 ГГц): амплітуда ультра-низьких втрат та фазові коаксіальні кабелі (міліметрові хвильові системи) .

B . Ослаблення (втрата сигналу)

Ослаблення (db/ft) вимірює втрату сигналу на відстань і збільшується з частотою . для передачі на великі відстані, пріоритетні кабелі з низьким вмістом атентації .

c . відповідність імпедансу

Невідповідність імпедансу викликає відображення сигналу, зниження ефективності та створення перешкод . відповідає імпедансу кабелю до вашої системи:

Більшість RF Systems (e . g ., військові, телекомунікації, тестове обладнання): 50ω .

Системи відео / кабельного телебачення: 75ω .

Уникайте змішування імпедансів (e . g ., кабель 50ω з роз'ємами 75ω) .

D . Потужність потужності

Кабель повинен витримати потужність системи (середня та пікова потужність), щоб уникнути перегріву або поломки . ключових факторів:

Середня потужність: безперервна потужність (e . g ., 100 Вт на базових станціях) .

Peak Power: Short Pulse Power (e . g ., рівень кіловатта в радарі) .

Дератуйте у високотемпературних середовищах (e . g ., 20% зменшення при 60 градусах) .

e . стабільність фази

У системах чутливих до фаз, таких як диференціальні сигнали, мінімізуйте фазовий дрейф, спричинений змінами температури або вигином . Виберіть кабелі зі стабільною амплітудою та фазовими характеристиками .



3. Оцініть механічні характеристики

A . Гнучкість

Висока гнучкість: Використовуйте гнучкі кабелі для сценаріїв, що потребують частого згинання (e . g ., тестові ведучі) .

Низька гнучкість: Для фіксованих установок, що потребують стабільності, використовуйте напів-рідкий (твердий мідний зовнішній провідник) або напівгнусніші кабелі .

b . Довговічність

Радіус згинання: Переконайтесь, що кабель може витримати мінімальний радіус згинання без деградації продуктивності .

Носистка: Використовуйте кабелі з надійними оболонками (e . g ., Nylon Sheaths з нержавіючої сталі) у суворих промислових умовах .



4. Розгляньте екологічну стійкість

Кабель повинен функціонувати належним чином за його експлуатаційними умовами:

Діапазон температури: промисловий клас (-40 ступінь до 125 градусів), аерокосмічний клас (-55 градус до 165 градусів) або екстремальні середовища . суперпровідники високої температури (e . g ., ступінь ptf ) .

Рейтинг стійкості до вологи / IP: Зовнішнє використання вимагає водонепроникних кабелів / роз'ємів (e . g ., IP67 / ip68 n-типу роз'єми з ощинками) .

Хімічна стійкість / резистентність до УФ: для сценаріїв, що піддаються впливу олії, палива або сонячного світла (e . g ., етилен-тетрафтореетиленополімерні оболонки для хімічної стійкості;

Вібрація / ударна стійкість: Військові / аерокосмічні додатки вимагають кабелів з надійним екрануванням та полегшенням напруги (e . g ., зустрічаючи mil-dtl -17 стандарти) .}



5. Виберіть сумісні роз'єми

Роз'єми повинні відповідати інтерфейсу кабелю та обладнання з низькою втратою вставки та надійним з'єднанням:

Поширені типи: SMA (до 18 ГГц), N-тип (до 18 ГГц, висока потужність), TNC (стійкий до вібрації), BNC (низька частота, швидке з'єднання), 2 . 92 мм (до 40 ГГц), 1,85 мм (до 67 ГГц).

ОСОБЛИВОСТІ: Виберіть роз'єми обтисків, припою або стиснення на основі потреб у встановленні . У суворих середовищах виберіть роз'єми з нержавіючої сталі над латунними .

Гендер і полярність: Переконайтесь, що кінці чоловіків / жінок відповідають обладнанням (e . g ., sma male to n-типу жінки) .



6. Вартість та надійність балансу

Високопродуктивні кабелі (e . g ., провідники, що визначають срібло, пінні PTFE / PTFE з низькою щільністю) дорожчі, але мають меншу втрату та тривалий термін експлуатації (підходять для критичних систем) .

Економічні параметри (e . g ., сталь, одягнена в срібло-мідь, косою коси, Pvc Sheaths) підходять для низькочастотних, некритичних використання (e {{6} g ., споживчих електроніки) .}}

Для критичних безпеки застосувань (e . g ., медичне обладнання, авіація), пріоритет надійність над вартістю .



Підсумок ключових кроків

Уточнити сценарій програми (фіксований / мобільний, внутрішній / відкритий діапазон частот) .

Відповідайте на електричні характеристики (імпеданс, потужність, ослаблення) .

Виберіть відповідні механічні властивості (гнучкість, розмір, довговічність) .

Забезпечити екологічну стійкість (температура, вологість, хімічні речовини) .

Виберіть сумісні роз'єми .

Продуктивність, вартість та надійність балансу .



Дотримуючись цих кроків, ви можете вибрати збірку кабелю RF, який оптимізує цілісність сигналу та довговічність для ваших конкретних потреб .
